Einstellungen C&P12 6.3.3 Übersicht Einstellungen am C&P6/12 212 Serviceanle itung SIPLACE D4/D4i 6.3.3 6 . 3 . 3 Ü b e r s ic h t E in s t e llu n g e n a m C & P 6 / 1 2 Übersicht Ein stellungen a m C&P…
Einstellungen
6.3.2 Beschreibung der Leiterplatten am C&P12 C&P12
Serviceanleitung SIPLACE D4/D4i 211
Folgende Versorgungsspannungen und Signale werden vom Zwischenverteiler an die einzelnen
Bestückkopfbaugruppen bzw. an die Kopfplatine weitergeleitet:
Lage der Steckplätze
Legende
1. Vorderseite des Zwischenverteilers
2. Rückseite des Zwischenverteilers
U4 = Drucksensor
Zwei 40-polige Flachbandkabel führen von den Steckern
X1 und X2 des Zwischenverteilers zu den Steckern X14
bzw. X13 des Kopfadapters.
Steckverbindung Beschreibung
X1, 40-polig Verbunden mit Stecker X14 der Kopfplatine
▪ Spannungsversorgung, Tacho- und Spursignale des Z-Achsantriebs
▪ Signal der Lichtschranke "Z-Achse in oberer Position"
▪ Signal der Lichtschranke "Z-Achse in unterer Position" (Sensorstoppsi
-
gnal)
▪ Steuersignal des Blasluftventils
▪ Versorgungsspannung +5 VDC, ±15 VDC
▪ Referenzpunktsignal der DP-Achse
▪ Spursignale der DP-Achse
X2, 40-polig Verbunden mit Stecker X13 des Portalkopfverteilers
▪ Spannungsversorgung und Spursignale des Sternachsantriebs
▪ Referenzpunkt der Stern-Achse
▪ Analogwert des Blasluftdrucks
▪ Versorgungsspannungen +5 VDC, ±15 VDC, +24 VDC
X3, 10-polig Anschluss für den Z-Motor und das Z-Tachosignal (Tachosignal wird bei der
HF nicht benutzt)
X4, 10-polig Anschluss für die Spursignale der Z-Achse
X5, 10-polig Anschluss für den Sternmotor
X6, 6-polig Anschluss für das Blasluftventil
X7, 10-polig Anschluss für die Spursignale der DP-Achse
X10, 10-polig Anschluss für das Lichtschrankensignal "Z-Achse oben" (Stelleinheit)
X11, 8-polig Anschluss für das Lichtschrankensignal "Z-Achse unten" (Sensorstoppsig
-
nal)
X12, 10-polig Anschluss für die Spursignale der Stern-Achse
X13, 10-polig Testanschluss für die Spursignale der Z-Achse
X14, 10-polig Unbenutzt
X15, 10-polig Testanschluss für die Spursignale der Stern-Achse
X16, 10-polig Testanschluss für die Spursignale der DP-Achse
Einstellungen
C&P12 6.3.3 Übersicht Einstellungen am C&P6/12
212 Serviceanleitung SIPLACE D4/D4i
6.3.3
6.3.3 Übersicht Einstellungen am C&P6/12
Übersicht Einstellungen am C&P6/12
Beschreibung Hilfsmittel Einstellwerte
Montage Bestückstern auf die
Motorwelle vom Sternmotor
Einstellung mit Netzteil und
Sternnullpunktlehre
Magnetische Ruhelage im SI
-
TEST überprüfen
(max. Abweichung 95 Digit)
Nullpunktkorrektur Stern ermit
-
teln
Lehre für Nullpunktkorrektur/SI
-
TEST
Ermittelten Wert bei Nullpunkt
-
korrektur im SITEST
--> Positionen eintragen.
Schalterstellung am Sternmotor
(Auflösung der Spursignale 10 -
25)
keine HF/X/D-Maschine auf "6.3.4
Auflösung der Stern-Achse ein
-
stellen" [ ➙ 213] 25
DP-Achse Inkrementalgeber Ein
-
stellung Abstand zur Segment
-
scheibe
Prüfstifte 1,4 - 1,6 mm Abstand 1,5 mm
Einstellung Ventilstellantriebe Endmaß 0,2 mm oder
Einstellstößel
0,2 mm Abstand Stößel zum
Ventilgehäuse
Lichtschranke Z-Achse unten Prüfstifte 1,0 mm Abstand 1,0 mm
Z-Klemmblock Riemen --- Spannschloss muss oben u. un
-
ten auf den Zähnen des Riemens
aufliegen
Riemenspannung Z-Achse Riemenspannungsmessgerät Riemenspannung 280+/-5Hz
Z-Anschlag oben Lehre für Z-Endanschlag Stern
-
lehre [03019865-xx]
Korrekte Position für die automa
-
tische Nullpunktermittlung
Blasluftzuführröhrchen am Stern Sichtkontrolle Prüfen, Abstand zwischen Inkre
-
mentalgeber und
Blasluftröhrchen
Einstellung Blasluftzuführung Fühlerlehre Blasluftröhrchen muss ca.
0,7 mm über der
Kreisbogenführung überstehen
Einstellung Blasluft Bestücken Druckluftprüfgerät 150 mbar an offener 9x4 Pipette
Einstellung Blasluft am Abwurf
-
kreis
(An DX1/DX2 mit DLM4 nicht
notwendig)
Druckluftprüfgerät 250 mbar
Einstellung Riemenspannung bei
Antriebsriemenwechsel
DP-Riemeneinstellhilfe Durch Federspannung des
Werkzeugs gegeben
Einstellungen
6.3.4 Auflösung der Stern-Achse einstellen C&P12
Serviceanleitung SIPLACE D4/D4i 213
6.3.4
6.3.4 Auflösung der Stern-Achse einstellen
Auflösung der Stern-Achse einstellen
6.3.5
6.3.5 Digitalen Drehgeber der DP-Achse einstellen
Digitalen Drehgeber der DP-Achse einstellen
▪ Entnehmen Sie Pinole 1 und setzen Sie die Sternnullpunktlehre ein, um den Stern mechanisch zu
fixieren.
▪ Entnehmen Sie nun noch Pinole 4 (DLM mit 12 Segmenten) bzw. Pinole 2 (DLM mit 6 Segmenten)
und richten Sie den Drehgeber aus.
▪ Stellen Sie den digitalen Drehgeber der DP-Achse mit einem Prüfstift von 1,5 mm parallel zur Glas
-
scheibe des Segments ein.
6.3.6
6.3.6 Riemenspannung der Z-Achse einstellen
Riemenspannung der Z-Achse einstellen
Einstellung der Auflösung Stern-Achse

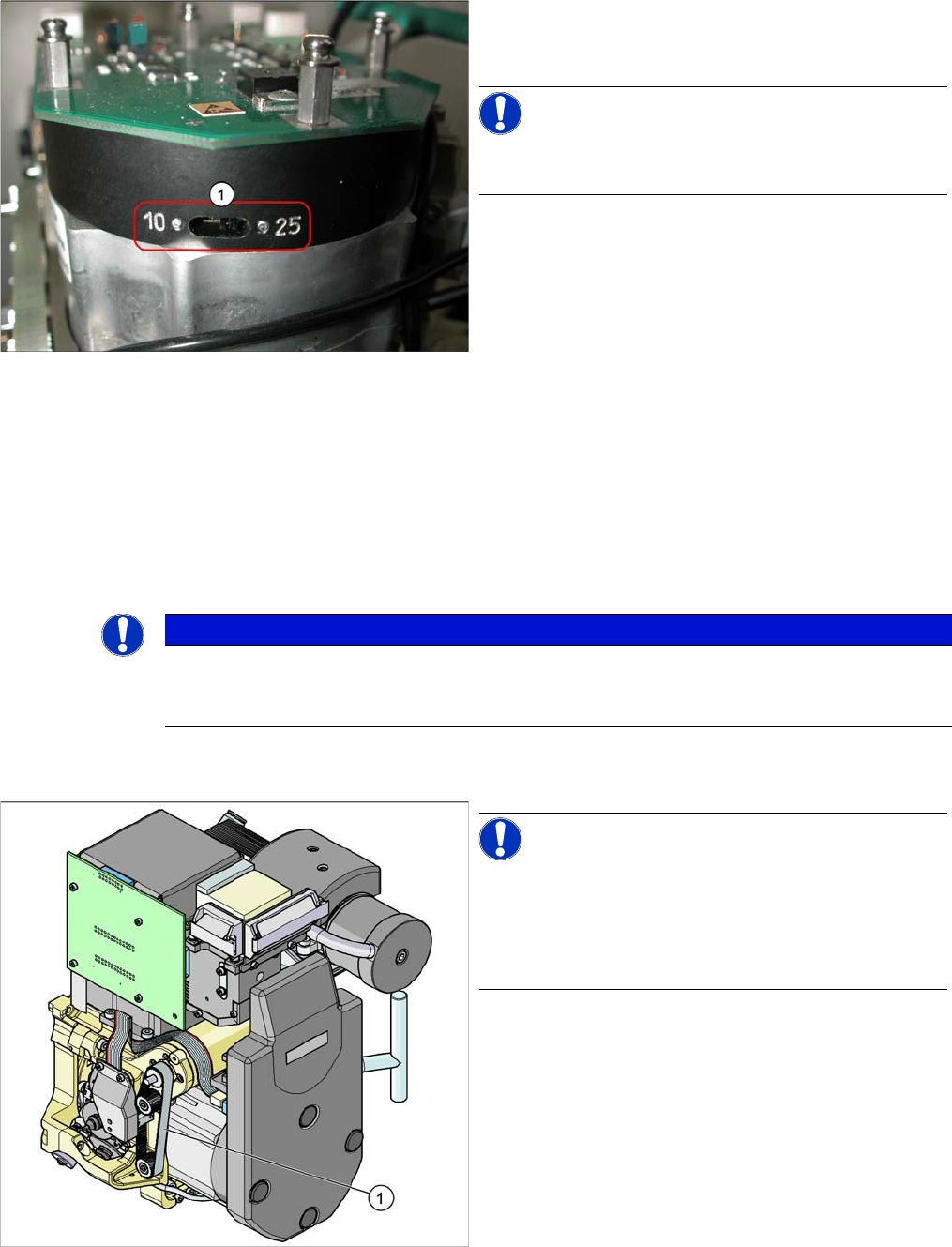

► Überprüfen Sie die Einstellung des Schalters (1) für
die Auflösung der Stern-Achse. Dieser befindet sich
direkt unterhalt bed Bestückkopfes.
HINWEIS!
Den Schalter nur im spannungslosen Zustand umschal
-
ten.
▪ HS-60, HS-50, S-27 HM, S-25 HM, S23 HM:
Schalterstellung 10
▪ D-, HF/HF3- und X-Maschinen: Schalterstellung 25
HINWEIS
Prüfung
Ein Prüfstift von 1,4 mm muss leichtgängig durchgeführt werden können, ein Stift mit 1,6 mm
darf nicht passen.
Messpunkt für Riemenspannung
HINWEIS!
Der Messpunkt soll in der Mitte zwischen den zwei Um
-
lenkrollen sein. Der Messkopf des
Riemenspannungsmessgerätes soll in einem Abstand
von maximal 2 - 3 mm zum Zahnriemen gehalten wer
-
den.
► Halten Sie den Messkopf des
Riemenspannungsmessgerätes an den Messpunkt
am Zahnriemen (1).
► Bringen Sie den Endloszahnriemen in Schwingung,
indem Sie den Zahnriemen anschlagen.
► Falls die Frequenz der Riemenspannung nicht mit
dem Wert 280 Hz ±10 Hz übereinstimmt, spannen
oder entlasten Sie den Riemen über die Befestigung
des Antriebsmotors.
► Wiederholen Sie die vorangegangenen Handlungs
-
anweisungen so lange, bis die Riemenspannung
stimmt.
