Servicearbeiten 4.2.6 Umlenkeinheit tauschen [00330938-02] Portal Serviceanleitung SIPLACE D4/D4i 65 4.2.6.3 4 . 2 . 6 . 3 U m le n k e in h e it a u s b a u e n Umlenkeinheit ausbauen ► Schalten Sie den Automaten aus u …
Servicearbeiten
Portal 4.2.6 Umlenkeinheit tauschen [00330938-02]
64 Serviceanleitung SIPLACE D4/D4i
4.2.5.4
4.2.5.4 Spannschlüssel einbauen
Spannschlüssel einbauen
4.2.5.5
4.2.5.5 Einstellarbeiten
Einstellarbeiten
4.2.6
4.2.6 Umlenkeinheit tauschen [00330938-02]
Umlenkeinheit tauschen [00330938-02]
4.2.6.1
4.2.6.1 Werkzeuge und Hilfsmittel
Werkzeuge und Hilfsmittel
▪ Sechskantstiftschlüssel, Satz DIN 911
▪ Riemenspannungsmessgerät TSM [00326015-01]
▪ Bedienungsanleitung "Riemenspannungen messen"
4.2.6.2
4.2.6.2 Teile
Teile
▪ Umlenkeinheit X [00330938-02]
Spannschlüssel tauschen
Den Spannschlüssel Pos. 1 einbauen (Synchronscheibe,
kurz)
► Setzen Sie den Spannschlüssel auf die Synchron
-
scheibe ’kurz’ (9) auf.
► Befestigen Sie den Spannschlüssel mit der Innen
-
sechskantschraube M4 x 5 (8).
Den Spannschlüssel Pos. 2 einbauen (Synchronscheibe,
lang)
► Montieren Sie den Abstandbolzen mit dem Benzing-
U-Clip (7) auf den neuen Spannschlüssel.
► Setzen Sie den Spannschlüssel auf die Synchron
-
scheibe ’lang’ (10) auf.
► Drehen Sie mit dem Innensechskantschlüssel,
Größe 8, die Synchronscheibe etwas, bis die Innen
-
sechskantschraube (3) eingeschraubt werden kann.
► Spannen Sie den Zahnriemen vor, indem Sie die In
-
nensechskantschraube im Uhrzeigersinn drehen.
Spannschlüssel tauschen
► Schieben Sie die Kopfhalterung in Richtung X-Motor
bis zum Anschlag an die Elastomerfeder.
► Stellen Sie die Riemenspannkraft mit der Innen
-
sechskantschraube auf 53 Hz + 1/
-
3Hz ein.
VORSICHT! Überdehnen Sie beim Spannen
den Zahnriemen nicht.
► Sichern Sie die Innensechskantschraube (3) mit der
Kontermutter (11).
Servicearbeiten
4.2.6 Umlenkeinheit tauschen [00330938-02] Portal
Serviceanleitung SIPLACE D4/D4i 65
4.2.6.3
4.2.6.3 Umlenkeinheit ausbauen
Umlenkeinheit ausbauen
► Schalten Sie den Automaten aus und sichern Sie ihn gegen Wiedereinschalten, wie dies im Ab
-
schnitt 4.3 ab Seite 104 beschrieben ist.
► Zum Entspannen des Zahnriemens (9)
⇨ lösen Sie die Kontermutter (11),
⇨ drehen Sie die Innensechskantschraube (1) gegen den Uhrzeigersinn.
► Entfernen Sie die Innensechskantschraube M4 x 35 (1).
► Ziehen Sie den Spannschlüssel (2) von der Synchronscheibe (3) ab.
► Ziehen Sie den Zahnriemen (9) aus der Öffnung des Spannschlosses (4).
► Fädeln Sie den Zahnriemen aus der Umlenkeinheit (8) aus.
► Lösen Sie beide Innensechskantschrauben M3 x 8 (6) und entfernen Sie die Y-Bremse ’außen’ (5).
► Lösen Sie beide Innensechskantschrauben M6 x 10 (7) und entfernen Sie die Umlenkeinheit ’X’ (8).
► Demontieren Sie die Elastomerfeder (10) von der Umlenkeinheit.
Umlenkeinheit tauschen

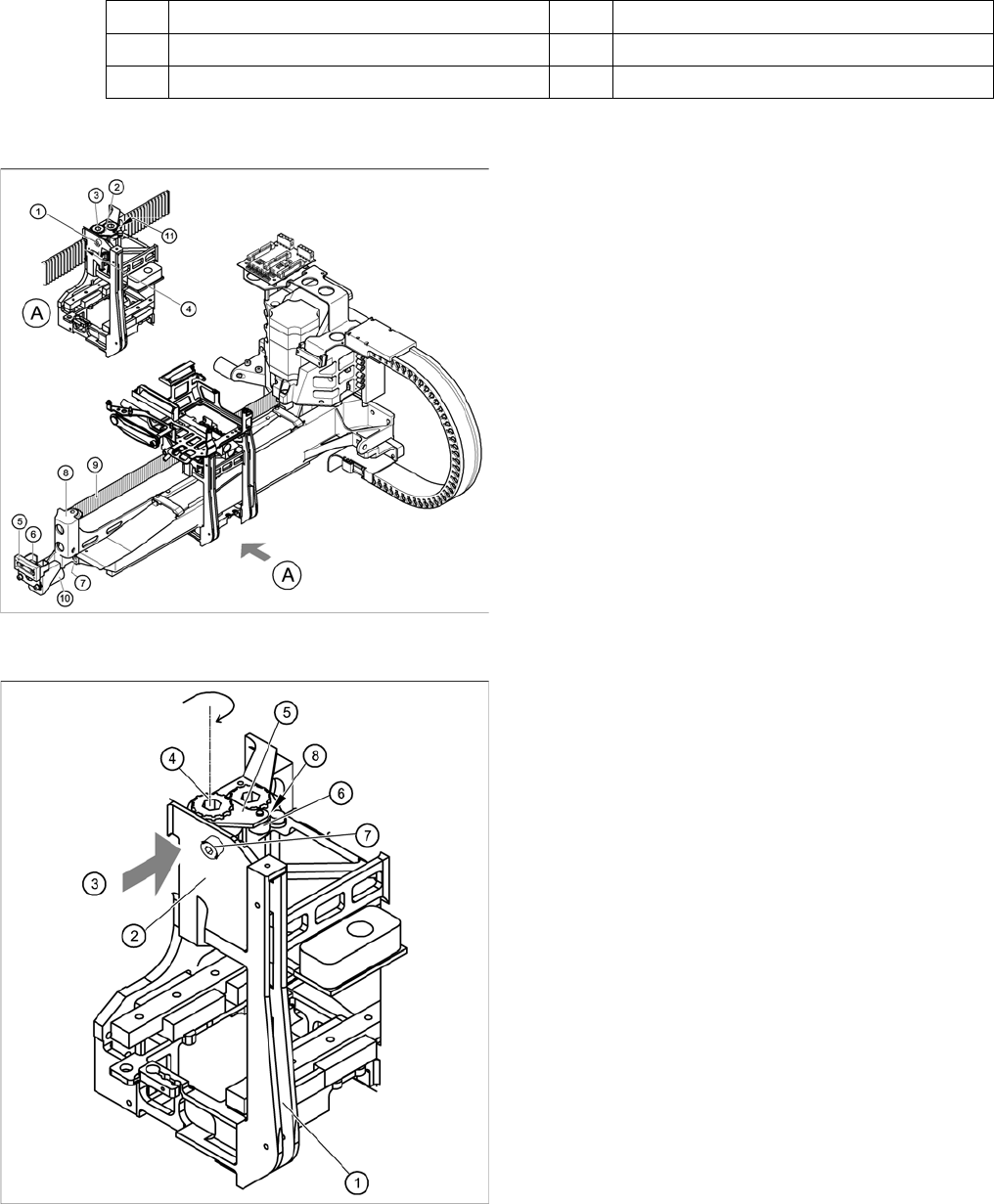

Legende
1 Innensechskantschraube, M4 x 35 7 Innensechskantschraube M6 x 10, 2 Stück
2 Spannschlüssel 8 Umlenkeinheit - X
3 Synchronscheibe, lang 9 Zahnriemen - Synchroflex
Servicearbeiten
Portal 4.2.6 Umlenkeinheit tauschen [00330938-02]
66 Serviceanleitung SIPLACE D4/D4i
4.2.6.4
4.2.6.4 Umlenkeinheit ’X’ einbauen
Umlenkeinheit ’X’ einbauen
Sehen Sie dazu auch...
4.2.6.3 Umlenkeinheit ausbauen [ ➙ 65]
4.2.6.5 Einstellarbeiten [ ➙ 67]
4 Öffnung am Spannschloss für Zahnriemen 10 Elastomerfeder 25 x 10,5 x 50
5 Y-Bremse, außen 11 Kontermutter
6 Innensechskantschraube M3 x 8, 2 Stück
Umlenkeinheit tauschen
► Montieren Sie die Elastomerfeder (10) an die neue
Umlenkeinheit (8).
► Befestigen Sie die Umlenkeinheit (8) mit beiden In
-
nensechskantschrauben M6 x 10 (7) am Portal.
► Richten Sie die Bremse ’außen’ (5) parallel zur
Bremsfläche aus und befestigen Sie sie mit den bei
-
den Innensechskantschrauben M3 x 8 an der Um
-
lenkeinheit (8).
► Legen Sie den Zahnriemen (9) um die Synchron
-
scheibe der Umlenkeinheit (8).
Zahnriemen an Spannschloss montieren
Legende
1. Kopfhalterung
2. Spannschloss für Zahnriemen
3. Einfädelöffnung für Zahnriemen
4. Synchronscheibe, lang
5. Spannschlüssel
6. Abstandsbolzen mit M4-Gewindebohrung
7. Innensechskantschraube M4 x 35 zum Spannen des
Zahnriemens
8. Kontermutter
► Führen Sie den Zahnriemen in die Öffnung (3) des
Spannschlosses (2) soweit ein, dass der Zahnriemen
etwa 270° um die Synchronscheibe ’lang’ (4) geführt
ist.
► Setzen Sie den Spannschlüssel (5) auf die Synchron
-
scheibe (4) auf.
► Drehen Sie mit einem Sechskantstiftschlüssel der
Größe 8 die Synchronscheibe (4) im Uhrzeigersinn.
► Drehen Sie die Innensechskantschraube (7) in die
Gewindebohrung des Abstandbolzens (6) ein und
spannen Sie den X-Zahnriemen vor.
