Servicearbeiten 4.3.2 Schneidgerät BE-Handling Serviceanleitung SIPLACE D4/D4i 85 Einbau des Schneidgerätes ► Stellen Sie sicher, dass auf dem Abdeckblech über dem beweglich en Messer folgende Warnschilder (siehe Betrieb…
Servicearbeiten
BE-Handling 4.3.2 Schneidgerät
84 Serviceanleitung SIPLACE D4/D4i
► Nehmen Sie die Abdeckung von der Steuerungspla
-
tine ab (14).
► Lösen Sie an der Steuerungsplatine die Steckverbin
-
dung der Spannungsversorgung und der Ansteue
-
rung (11, 10).
► Nehmen Sie die Abdeckung vom Kabelschacht ab
(5).
► Lösen Sie den Druckluftanschluss (9) (Y-Steckver
-
schraubung) des Schneidgerätes im Kabelschacht
(5).
► Entnehmen Sie den Kabelschacht, die losen Kabel
und Druckluftleitungen und legen Sie in der Maschine
ab.
► Lösen Sie vorsichtig den entsprechenden Kabelbin
-
der (10) auf der Außenseite der Steuerungsplatinen-
Box. Die Kabel dürfen dabei nicht beschädigt wer
-
den!
Servicearbeiten
4.3.2 Schneidgerät BE-Handling
Serviceanleitung SIPLACE D4/D4i 85
Einbau des Schneidgerätes
► Stellen Sie sicher, dass auf dem Abdeckblech über dem beweglichen Messer folgende Warnschilder
(siehe Betriebsanleitung) vorhanden sind und bringen Sie diese ggf. an:
⇨ Klebeschild mit Text: "Maschine vom Netz trennen und ....",
⇨ Klebeschild: Dreieck-Warnsymbol "Handverletzung".
WARNUNG! Der Bereich unterhalb des
Schneidgerätes muss frei sein.
Stellen Sie z. B. auch nicht Ihre Füße darunter!

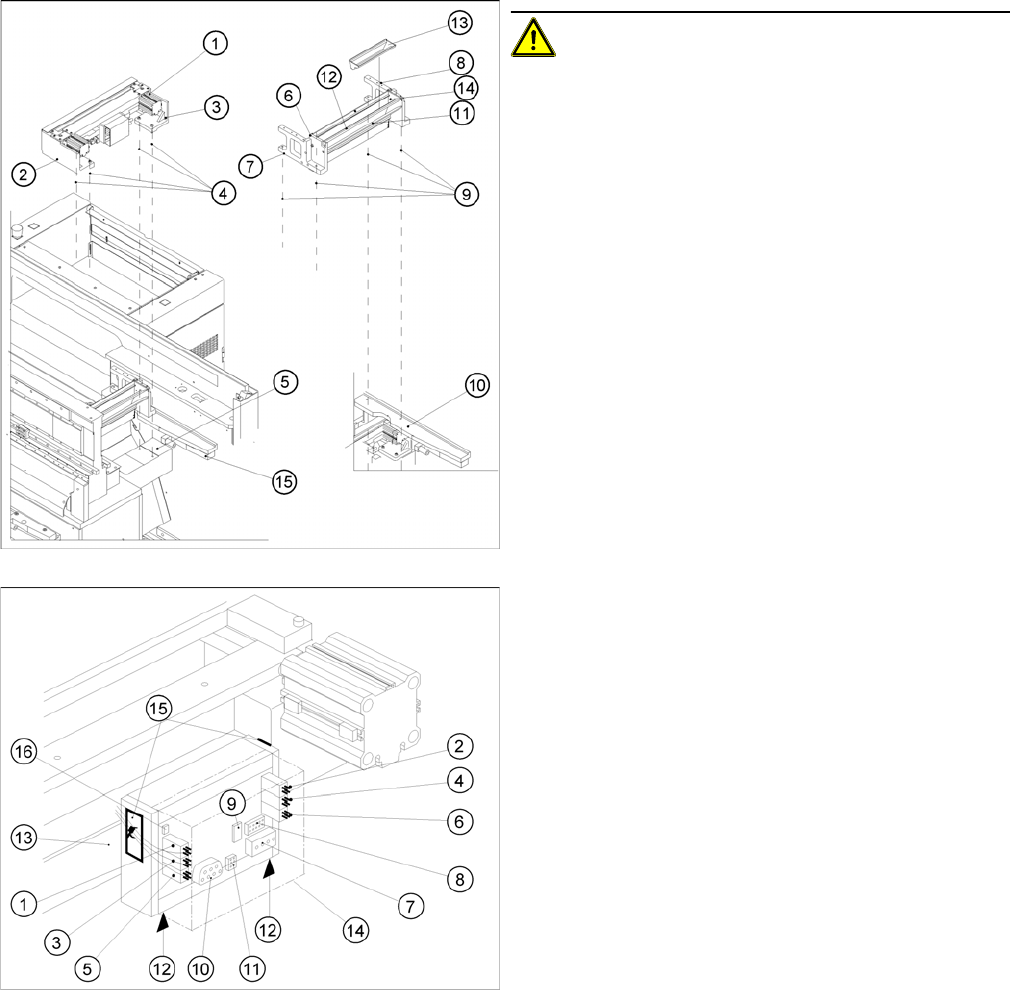

► Lösen Sie die Befestigung des Schneidgerätes am
Maschinenständer:
Je 2 Schrauben M6x25 (4), am linken (2) und rechten
Halter (3) des Schneidgerätes.
⇨ Im Ausnahmefall können Scheiben / Bleche zwi
-
schen den Auflageflächen am Maschinenständer
und dem Schneidgerät eingelegt sein.
Diese werden wieder benötigt!
► Greifen Sie das Schneidgerät von unten links und
rechts neben der Steuerplatine.
► Ziehen Sie das Schneidgerät zur Maschinen-
Außenseite (= zu Ihrem Körper hin) von den
Auflageflächen (am Maschinenständer) heraus.
► Legen Sie das Schneidgerät so ab, dass auch für un
-
beteiligte Personen keine Verletzungsgefahr besteht.
Legen Sie das Gerät gleich in die zugehörige Verpa
-
ckung / Container!
HINWEIS
► Falls Sie ein fabrikneues Schneidgerät einbauen, entfernen Sie vor dem Einbau
überschüssiges Öl und Fett.
Servicearbeiten
BE-Handling 4.3.2 Schneidgerät
86 Serviceanleitung SIPLACE D4/D4i
VORSICHT! Beachten Sie die Anzugsdrehmo
-
mente der Schrauben.
► Falls Scheiben / Bleche an der Auflagefläche am
Maschinenständer eingelegt waren, legen Sie diese
wieder bei.
⇨ Es muss an allen 4 Auflagepunkten wieder gleich
hoch untergelegt werden.
► Setzen Sie das neue "Schneidgerät pneumatisch" in
umgekehrter Bewegungsfolge zum Ausbau auf die
Auflageflächen am Maschinenständer und schieben
Sie es bis in die Einschraubposition.
► Setzen Sie jetzt alle 4 Schrauben M6 (4) in die Boh
-
rungen ein, um das Schneidgerät gegen Herunterfal
-
len zu sichern:
► Ziehen Sie es innerhalb der Bohrungen so weit wie
möglich vom LP-Transport weg.
► Ziehen Sie die Schrauben etwas fest.
► Nehmen Sie die Abdeckung (14) von der Steue
-
rungsplatineund vom Kabelkanal des neuen
Schneidgerätes ab.
► Stellen Sie die Steckverbindungen der Spannungs
-
versorgung und der Ansteuerung an der Steuerungs
-
platine her (11, 10).
► Befestigen Sie die zum Kabelschacht führenden Ka
-
bel wieder mit einem Kabelbinder am Klebesockel
auf der Steuerungsplatinen-Box (15).
⇨ Die Kabel / Steckverbindungen müssen zugent
-
lastet sein.
