Servicearbeiten 4.4.9 Hubtischzylinder komple tt tauschen [00358703-xx] LP-T ransp ortsystem Serviceanleitung SIPLACE D4/D4i 127 Ausbau Einbau ► Lösen Sie die Befestigungsschrauben der Hubtisch - platte und entfern en Si…
Servicearbeiten
LP-Transportsystem 4.4.9 Hubtischzylinder komplett tauschen [00358703-xx]
126 Serviceanleitung SIPLACE D4/D4i
Aus-/Einbau
4.4.9
4.4.9 Hubtischzylinder komplett tauschen [00358703-xx]
Hubtischzylinder komplett tauschen [00358703-xx]
Übersicht

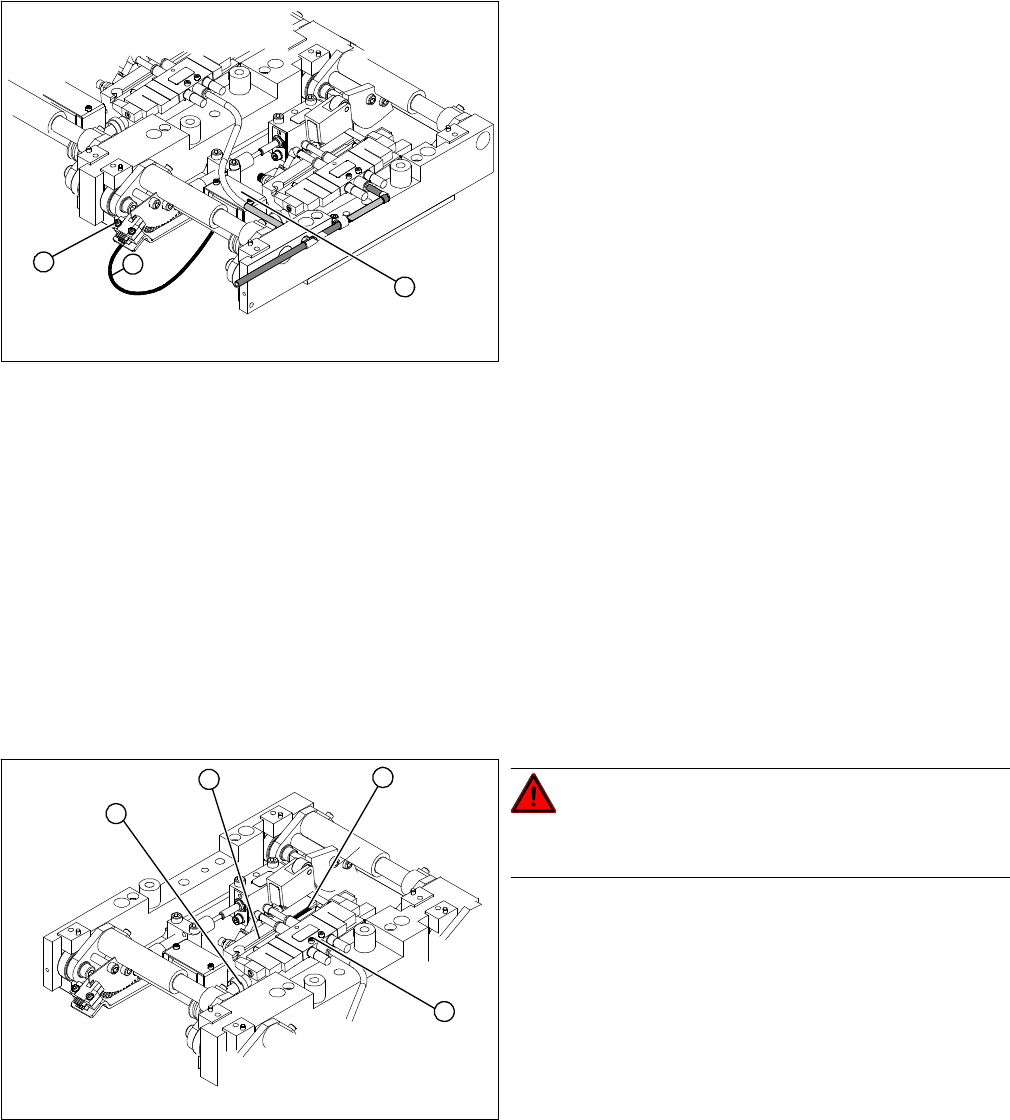

Legende
1. Anschlusskabel zur Umsetzplatine Hubtisch
2. 2 x Gabellichtschranke (Wegmess-System Spur A +
B)
3. Umsetzplatine Hubtisch (unter der Abdeckung)
► Fahren Sie den LP-Transport in die Position, in der
Sie den Hubtisch am Besten erreichen können.
► Verfahren Sie die Y-Portale bis in den Bereich
außerhalb des LP-Transports.
► Schalten Sie den Automaten aus und sichern Sie ihn
gegen Wiedereinschalten.
► Lösen Sie die Befestigungsschrauben der Hubtisch
-
platte und entfernen Sie die Hubtischplatte von der
Hubtischeinheit.
► Lösen Sie die beiden Befestigungsschrauben (2) der
Gabelichtschranke.
► Entfernen Sie die Abdeckung der Umsetzplatine-
Hubtisch (3).
► Entfernen Sie die Anschluss-Stecker von der Um
-
setzplatine-Hubtisch.
► Montieren Sie die neue Gabellichtschranke und stel
-
len Sie die elektrische Verbindung wieder her.
1
3
2
GEFAHR! NOT-HALT betätigen!
Bei allen Einstellarbeiten am Hubtisch muss dieser ge
-
gen Verfahren gesichert werden.
Legende
1. Endlagenbero
2. Hubtischzylinder
3. Kolbenstange mit Kontermutter
4. Magnetventil
► Fahren Sie den LP-Transport in die Position, in der
Sie den Hubtisch am Besten erreichen können.
► Verfahren Sie die Y-Portale bis in den Bereich
außerhalb des LP-Transports.
► Schalten Sie den Automaten aus und sichern Sie ihn
gegen Wiedereinschalten.
► Schalten Sie die Druckluft ab.
4
1
3
2
Servicearbeiten
4.4.9 Hubtischzylinder komplett tauschen [00358703-xx] LP-Transportsystem
Serviceanleitung SIPLACE D4/D4i 127
Ausbau
Einbau
► Lösen Sie die Befestigungsschrauben der Hubtisch
-
platte und entfernen Sie die Hubtischplatte von der
Hubtischeinheit.
► Lösen Sie die Befestigungsschrauben des Magnet
-
ventils (4) und entfernen Sie es vom Hubtischzylin
-
der.
► Lösen Sie die Madenschraube am Endlagenbero (1)
und schieben Sie den Endlagenbero aus der
Führungsschiene des Hubtischzylinders (2).
► Lösen Sie die Kontermutter an der Kolbenstange (3)
und drehen Sie die Kolbenstange heraus, bis sich die
Kolbenstange vom Betätiger löst.
► Entfernen Sie die zwei Befestigungsschrauben am
Hubtischzylinder (2) und entnehmen Sie diesen.
4
1
3
2
► Befestigen Sie den neuen Hubtischzylinder (2) und
montieren Sie die Kolbenstange (3).
► Bringen Sie den Hubtischzylinder von Hand in die
Endlage.
► Schalten Sie den Automaten ein.
► Schieben Sie den Endlagenbero (1) in die
Führungsschiene bis die LED leuchtet.
► Fixieren Sie diese Position mit der Madenschraube.
► Montieren Sie das Magnetventil (4) und die Hubtisch
-
platte.
► Kontrollieren Sie die Geschwindigkeit des Hubtisch
-
zylinders und korrigieren diese ggf.
4
1
3
2
Servicearbeiten
LP-Transportsystem 4.4.10 Stangendämpfer-Hubtisch (Dämpfungseinheit) tauschen [00358684-xx]
128 Serviceanleitung SIPLACE D4/D4i
4.4.10
4.4.10 Stangendämpfer-Hubtisch (Dämpfungseinheit) tauschen [00358684-xx]
Stangendämpfer-Hubtisch (Dämpfungseinheit) tauschen [00358684-xx]
Übersicht
Benötigte Hilfsmittel und Werkzeuge
▪ Drehmomentschlüssel mit Einsteckknarre [00386175-xx]
▪ Maul-Einsteckwerkzeug SW16 [00386177-xx]
Ausbau
1. Betätiger
2. Kontermutter
3. Befestigungsschrauben
4. Griff
5. Stangendämpfer [00358684-xx]
Durch den Stangendämpfer wird der Hubtisch sanft nach
oben gefahren. So wird beim Klemmen der Leiterplatte
ein zu starkes Prellen verhindert.
Der Stangendämpfer beinhaltet den Stossdämpfer
[00367737-xx] sowie den Dämpferblock [00367782-xx].
► Fahren Sie den LP-Transport in die Position, in der
Sie den Hubtisch am Besten erreichen können.
► Verfahren Sie die Y-Portale bis in den Bereich
außerhalb des LP-Transports.
► Schalten Sie den Automaten aus, und sichern Sie ihn
gegen Wiedereinschalten.
► Lösen Sie die Befestigungsschrauben der Hubtisch
-
platte und entfernen Sie die Hubtischplatte von der
Hubtischeinheit.
► Lösen Sie die beiden Befestigungsschrauben (3) des
Stangendämpfers (5).
► Lösen Sie die Kontermutter (2) und drehen Sie den
Stangendämpfer mit dem Griff (4) aus dem Befesti
-
gungsblock heraus.
