4.2.8 X-Motoreinheit tauschen [00333167-03] Portal
Serviceanleitung SIPLACE D4/D4i 73
X-Motoreinheit einbauen
X-Motoreinheit tauschen
Portale 1 und 3

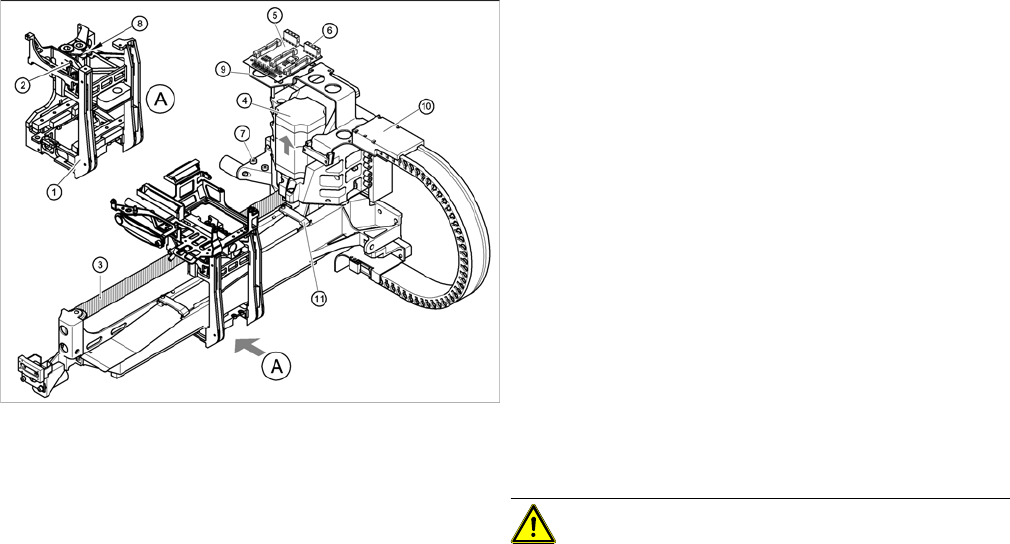

► Setzen Sie die X-Motoreinheit (4) vorsichtig bis zum
Anschlag ein.
Achten Sie darauf, dass dabei der Zahnriemen nicht
beschädigt wird. Das Motoranschlusskabel zeigt in
Richtung Permanentmagnete des Linearantriebs.
► Klemmen Sie die X-Motoreinheit mit beiden Innen
-
sechskantschrauben (7).
► Montieren Sie den Kabelhalter des Kabelschlepps
(10).
► Montieren Sie den Platinenhalter (9).
► Montieren Sie den X/Y-Verteiler (5).
► Stecken Sie alle Stecker auf die Steckplätze des X/Y-
Verteilers auf (5).
► Fixieren Sie das Flachbandkabel mit der Kabelklem
-
me (11).
► Fixieren Sie alle Kabel mit Kabelbindern.
VORSICHT! Überprüfen Sie, dass alle Kabel
fest sitzen. Aufgrund der hohen Beschleunigungskräfte
könnten sonst Kabel verrutschen und abgeschert wer
-
den.
► Spannen Sie den X-Zahnriemen mit der Innensechs
-
kantschraube (2) vor.
► Montieren Sie die schwarze Abdeckleiste an der Tra
-
verse oberhalb des jeweiligen Portals mit den drei In
-
nensechskantschrauben M6x8.
► Schließen Sie den Lüftermotor an.
Servicearbeiten
Portal 4.2.8 X-Motoreinheit tauschen [00333167-03]
74 Serviceanleitung SIPLACE D4/D4i
Einstellarbeiten
Sehen Sie dazu auch...
4.2.1 Was vor Beginn der Servicearbeiten zu tun ist ... [ ➙ 60]
X-Motoreinheit tauschen
Portale 2 und 4
► Setzen Sie die X-Motoreinheit (4) vorsichtig bis zum
Anschlag ein. Achten Sie darauf, dass dabei der
Zahnriemen nicht beschädigt wird. Das Motoran
-
schlusskabel zeigt in Richtung Permanentmagnete
des Linearantriebs.
► Klemmen Sie die X-Motoreinheit mit beiden Innen
-
sechskantschrauben (7).
► Montieren Sie den Kabelhalter des Kabelschlepps
(10).
► Montieren Sie den Platinenhalter (9).
► Stecken Sie den Stecker des X-Motors auf dem
Steckplatz des X/Y-Verteilers auf (5).
► Fixieren Sie das Flachbandkabel mit der Kabelklem
-
me (11).
► Fixieren Sie alle Kabel mit Kabelbindern.
VORSICHT! Überprüfen Sie, dass alle Kabel
fest sitzen. Aufgrund der hohen Beschleunigungskräfte
könnten sonst Kabel verrutschen und abgeschert wer
-
den.
► Spannen Sie den X-Zahnriemen mit der Innensechs
-
kantschraube (2) vor.
► Montieren Sie die schwarze Abdeckleiste an der Tra
-
verse oberhalb des jeweiligen Portals mit den drei In
-
nensechskantschrauben M6x8.
► Schließen Sie den Lüftermotor an.
X-Motoreinheit tauschen
► Schieben Sie die Kopfhalterung (1) in Richtung X-
Motoreinheit bis zum Anschlag an die Elastomerfe
-
der.
► Stellen Sie die Riemenspannkraft mit der Innen
-
sechskantschraube (2) auf 53 Hz + 1/
-
3Hz ein.
VORSICHT! Überdehnen Sie beim Spannen
den Zahnriemen nicht.
► Sichern Sie die Innensechskantschraube (2) mit der
Kontermutter (8).
Servicearbeiten
4.3.1 BE-Wechseltisch BE-Handling
Serviceanleitung SIPLACE D4/D4i 75
4.3
4.3 BE-Handling
BE-Handling
4.3.1
4.3.1 BE-Wechseltisch
BE-Wechseltisch
4.3.1.1
4.3.1.1 Sicherheitshinweise
Sicherheitshinweise
GEFAHR
Betriebsanleitung beachten
Übergeordnet gelten die Kapitel „Betriebssicherheit“ und „BE-Wechseltische“ in der Betriebs
-
anleitung und das Kapitel „Betriebssicherheit“ in dieser Serviceanleitung.
Diese SIPLACE Automaten werden mit 120V / 208V +/- 5% (US-Version) bzw. 3 x 230V/400V
+/- 5%, 50/60 Hz Netzspannung versorgt.
Teile der Anlage führen daher gefährliche Spannungen! Diese Spannung liegt im
Maschinenständer-Innenraum an bestimmten Baugruppen auch bei ausgeschaltetem Haupt
-
schalter an!
Unsachgemäßer Umgang mit dem Automaten oder die Berührung spannungsführender Teile
des Automaten kann zu Tod oder schwerer Körperverletzung sowie zu erheblichem Sachscha
-
den führen.
► Beachten Sie jederzeit die geltenden Unfallverhütungs- und DIN-Vorschriften und die spe
-
ziellen Sicherheitsvorschriften Ihres Landes. Bei allen Arbeiten im Maschinenständer-In
-
nenraum ist DIN EN 60204 einzuhalten.
► Die Anpassung / Umstellung der Spannung darf nur durch den SIPLACE-Servicetechniker,
anhand der SIPLACE-internen Nachrüstanleitung, durchgeführt werden.
GEFAHR
Seitliche Kräfte, Anschluss
Am Bauelemente-Wechseltisch besteht Quetsch- bzw. Schergefahr (siehe "4.3.1.1 Sicher
-
heitshinweise" [ ➙ 75]).
Auf den ausgebauten Bauelemente-Wechseltisch darf keine größere seitliche Kraft einwirken
(Gefahr des Kippens), deshalb:
- Lehnen Sie sich nicht dagegen und stützen Sie keine Gegenstände daran ab.
- Stellen Sie den BE-Wechseltisch auf eine waagrechte Fläche ab und sichern Sie ihn gegen
selbständiges Wegrollen.
Keinesfalls darf der herausgefahrene BE-Wechseltisch am Maschinenständer elektrisch am
Maschinenständer angeschlossen werden (= nicht bestimmungsgemäßer Gebrauch = GE
-
FAHR!).
Bei aus der Maschine herausgefahrenem BE-Wechseltisch ist u. a. das Schneidgerät
zugänglich:
Am beweglichen und feststehenden Messer des Schneidgerätes besteht erhöhte Verletzungs
-
gefahr, auch bei ausgeschaltetem Automaten!
Fassen Sie niemals von unten in das Schneidgerät oder von oben in den Leergurtleitkanal,
auch nicht zur Fehlerbehebung (z. B. bei verklemmtem Gurt) im Zusammenhang mit dem Aus
-
bau des BE-Wechseltisches.
Quetsch- bzw. Schergefahr besteht ausserdem in folgenden Fällen:
► Bei unsachgemäßer Höheneinstellung / Anpassung an SMEMA-Höhe (Einstellung nur
durch SIPLACE-Servicetechniker -> siehe SIPLACE-interne Nachrüstanleitung),
► Bei Um- oder Herunterfallen eines Zuführmoduls,
