Betriebsanleitung SIPLACE X-Serie 4 Aufstellen und Inbetriebnahme Ab Softwareversion SR.605.xx Ausgabe 07/2 008 DE 4.2 Infrastruktur des Aufstellungsorts 251 4.2.3.4 Netzversorgungskabel anschließen 4 Abb. 4.2 - 4 Klemme…
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE X-Serie
4.2 Infrastruktur des Aufstellungsorts Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
250
WARNUNG 4
Die elektrischen Leitungen zu jedem einzelnen Automaten und zu den installierten Optionen
(z.B. MTC, Productivity Lift) müssen eindeutig gekennzeichnet sein und sich zweifelsfrei zuord-
nen lassen. Es gelten die Vorschriften des Landes, in dem der Automat betrieben wird.
4
Abb. 4.2 - 3 Leitungsquerschnitt des Netzanschlusskabels
(1) Netzversorgungskabel
(2) Winkel für die Kabelverschraubung
Betriebsanleitung SIPLACE X-Serie 4 Aufstellen und Inbetriebnahme
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 4.2 Infrastruktur des Aufstellungsorts
251
4.2.3.4 Netzversorgungskabel anschließen
4
Abb. 4.2 - 4 Klemmenfeld für den Anschluss des Netzanschlusskabels
(L1) Drehstromphase
(L2) Drehstromphase
(L3) Drehstromphase
(N) Neutralleiter
(PE) Schutzleiter PE1, PE2, PE3, PE4
(X100) Klemmenfeld
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE X-Serie
4.2 Infrastruktur des Aufstellungsorts Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
252
→ Crimpen Sie an jedes Aderende eine Aderendhülse.
→ Lösen Sie die Mutter an der Winkel-Kabelverschraubung (Pos. 2 in Abb. 4.2 - 3
, Seite 250).
→ Klappen Sie die Winkel-Kabelverschraubung auf.
→ Führen Sie das Netzversorgungskabel durch die Winkel-Kabelverschraubung zum Klem-
menfeld X100 (siehe X100 in Abb. 4.2 - 4
, Seite 251).
→ Klemmen Sie das Kabel an und sorgen Sie für einen genügend großen Biegeradius. Die
Adern dürfen nicht geknickt werden.
→ Klappen Sie die Winkel-Kabelverschraubung (Pos. 2 in Abb. 4.2 - 3
, Seite 250) zu und ziehen
Sie die Mutter handfest an.
4.2.3.5 Anschlüsse an der Primärseite des Drehstromtransformators T1 überprüfen
Die Primärseite des Drehstromtransformators T1 muss für die jeweilige Versorgungsspannung
konfiguriert sein.
→ Überprüfen Sie deshalb an der Klemmleiste (siehe Abb. 4.2 - 5
), ob die Primärseite des Dreh-
stromtransformators für die jeweilige Versorgungsspannung korrekt angeschlossen ist.
4

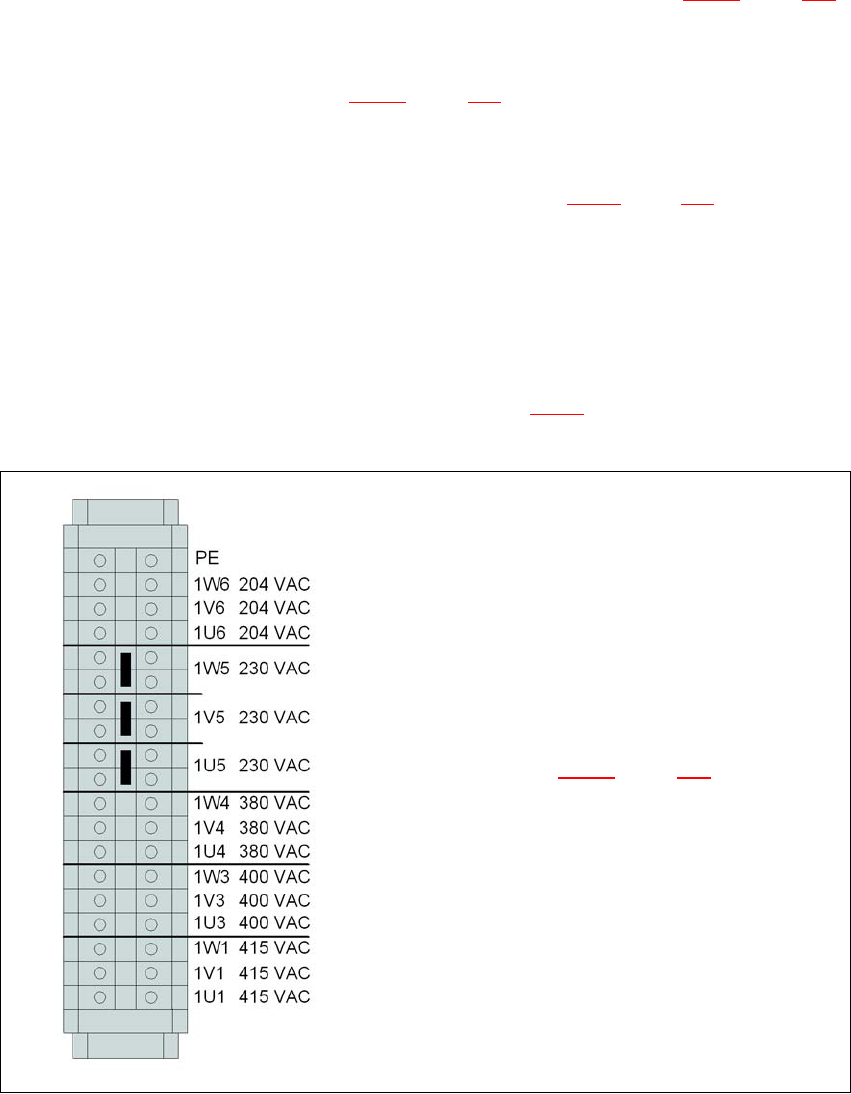

Abb. 4.2 - 5 Klemmenfeld der Primärseite des Drehstromtransformators T1
Für die Lage des Klemmenfelds siehe
Pos. 3 in Abb. 4.2 - 6
, Seite 253
