5 Aufgaben für das Bedienpersonal Betriebsanleitung SIPLACE X-Serie 5.6 Zuführmodule rüsten Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 342 → Schieben Sie das Zuführmodul vorsichtig weiter , bis der Zen trierstift &q…
Betriebsanleitung SIPLACE X-Serie 5 Aufgaben für das Bedienpersonal
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 5.6 Zuführmodule rüsten
341
5.6.3.2 X-Zuführmodul am BE-Tisch einsetzen
5

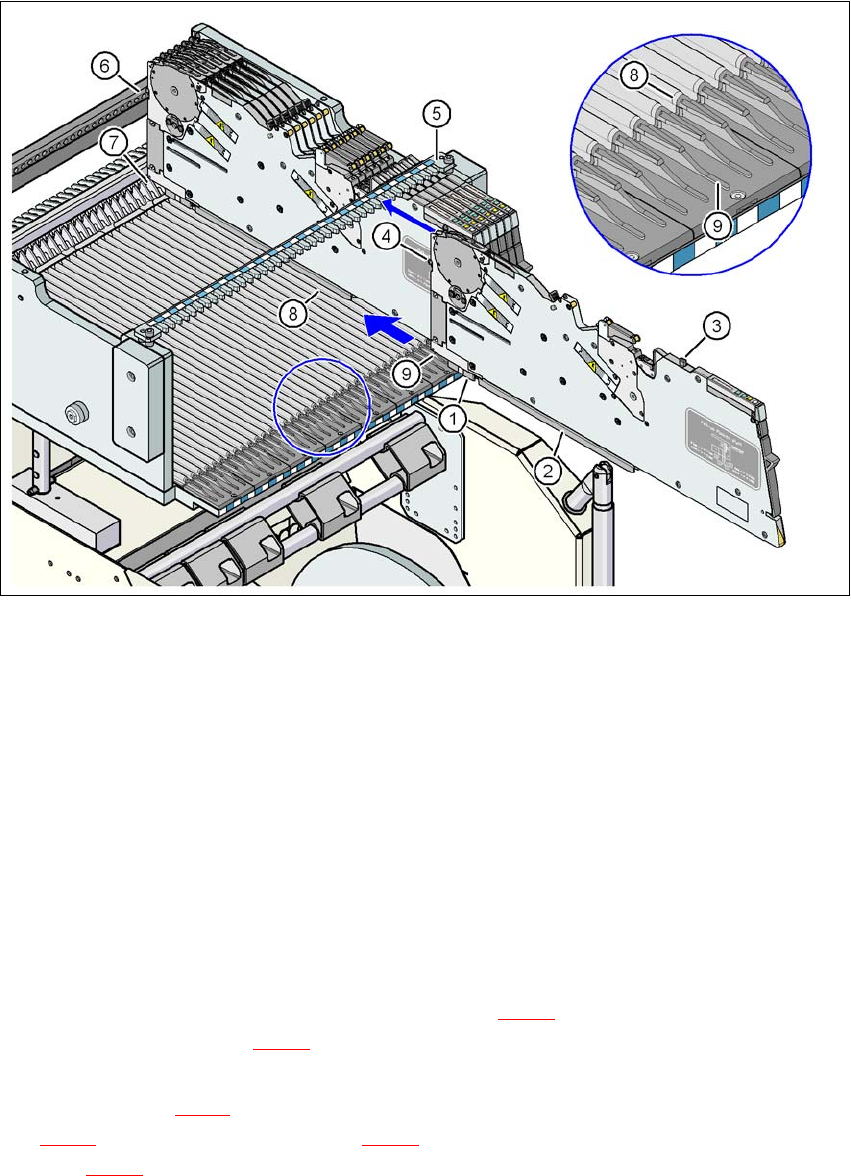

Abb. 5.6 - 3 X-Zuführmodul am BE-Tisch einsetzen
(1) Vordere Gleitführung des X-Zuführmoduls
(2) Hintere Gleitführung des X-Zuführmoduls
(3) Zentrierstift "hinten" am X-Zuführmodul
(4) Zentrierstift "vorne" am X-Zuführmodul
(5) Aussparungen in der Zentrierleiste zur Aufnahme des Zentrierstifts "hinten"
(6) Zentrierbohrungen am BE-Tisch zur Aufnahme des Zentrierstifts "vorne"
(7) Verriegelungsklinken
(8) Führungsprofil des BE-Tisches (Ω-Profil)
(9) Einführhilfe für das Zuführmodul
5
→ Setzen Sie die vordere Gleitführung (Pos. 1 in Abb. 5.6 - 3) des Zuführmoduls auf die Ein-
führhilfe (Pos. 9 in Abb. 5.6 - 3
) des BE-Tisches.
→ Halten Sie das Zuführmodul senkrecht und schieben Sie es entlang dem Führungsprofil
(Pos. 8 in Abb. 5.6 - 3
) nach vorne. Das Zuführmodul gleitet mit der vorderen (Pos. 1 in Abb.
5.6 - 3
) und hinteren (Pos. 2 in Abb. 5.6 - 3) Gleitführung auf dem Führungsprofil (Pos. 8 in
Abb. 5.6 - 3
).
5 Aufgaben für das Bedienpersonal Betriebsanleitung SIPLACE X-Serie
5.6 Zuführmodule rüsten Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
342
→ Schieben Sie das Zuführmodul vorsichtig weiter, bis der Zentrierstift "vorne" (Pos. 4 in Abb.
5.6 - 3
, Seite 341) in die Zentrierbohrung (Pos. 6 in Abb. 5.6 - 3, Seite 341) taucht.
→ Achten Sie dabei auf den Zentrierstift "hinten" (Pos. 3 in Abb. 5.6 - 3
, Seite 341) des Zuführ-
moduls. Er muss problemlos in die Aussparung (Pos. 5) der Zentrierleiste gleiten, sonst steht
das Zuführmodul nicht senkrecht auf dem BE-Tisch oder es wurde nicht richtig auf das Füh-
rungsprofil (Pos. 8 in Abb. 5.6 - 3
, Seite 341) aufgesetzt.
→ An der Anschlagposition des Zuführmoduls rastet die Verriegelungsklinke (Pos. 7 in Abb. 5.6
- 3, Seite 341) an der Verriegelungsrolle des Zuführmoduls (Pos. 1 in Abb. 3.9 - 1, Seite 166)
ein. Falls Sie vergessen hatten, den Entnahmegriff (Pos. 1 in Abb. 5.6 - 2
, Seite 340) einzu-
rasten, leuchtet nach ein paar Sekunden die Statusanzeige am Bedienfeld des Zuführmoduls
rot auf. In der LCD-Anzeige erscheint die Fehlermeldung "Handle --->>" (siehe Abb. 5.7 - 1
,
Seite 351
).
→ Rasten Sie den Entnahmegriff (Pos. 1 in Abb. 5.6 - 2
, Seite 340) ein. Die Statusanzeige
des Zuführmoduls leuchtet nun grün und das Zuführmodul ist betriebsbereit. An der
LCD-Anzeige lässt sich wieder die Spurnummer und die Transportschrittweite ablesen.
5.6.4 Bauelemente-Gurt am X-Zuführmodul einlegen
5.6.4.1 X-Gurtzuführmodul überprüfen
→ Wenn Sie den Gurt in das Zuführmodul einlegen, überprüfen Sie zunächst, ob sich Bau-
elemente im Bereich des Abholfensters (Pos. 2 in Abb. 5.6 - 5
, Seite 344) befinden.
→ Entfernen Sie auf jeden Fall eventuell vorhandene Bauelemente, da dies zu Störungen
führen kann.
5.6.4.2 BE-Gurt zum Einlegen vorbereiten
→ Kontrollieren Sie, dass der Gurt am Anfang eine gerade Schnittkante hat.
→ Sind die Transportlöcher eingerissen oder geknickt, so schneiden Sie diesen Teil des
Gurtes ab.
→ Achten Sie zudem darauf, dass an der Deckfolie kein Klebestreifen haftet.
→ Ziehen Sie vom Gurt etwa 30 cm Deckfolie ab, wenn dabei keine Bauelemente freigelegt
werden.
HINWEIS 5
Verwenden Sie SMD-Gurteinfädler, wenn nicht genügend Deckfolie vorhanden ist, damit
keine Bauelemente verloren gehen:
für den 8 mm - Gurt: Artikel-Nr. 00355265-xx
für den 12 mm - Gurt: Artikel-Nr. 00356342-xx
→ Kürzen Sie den Gurt mit den jetzt freiliegenden BE-Taschen um etwa 3 cm.
Betriebsanleitung SIPLACE X-Serie 5 Aufgaben für das Bedienpersonal
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 5.6 Zuführmodule rüsten
343
→ Entfernen Sie die Bauelemente aus den offenen Gurttaschen.
→ Schlagen Sie die Deckfolie um die vordere Gurtkante entlang der Gurtunterseite.
5.6.4.3 Gurt am X-Zuführmodul einlegen
5
Abb. 5.6 - 4 Bauelementegurt einlegen
(1) Eintrittsöffnung des Gurtleitkanals
(2) Bedienfeld
(3) Austrittsöffnung des Gurtleitkanals
(4) Abholfenster
(5) Hebel zum Anheben des Abholfensters
5
→ Halten Sie den Gurt so, dass sich die Transportlöcher in Transportrichtung gesehen auf der
linken Seite befinden.
→ Schieben Sie den Gurt in die Eintrittsöffnung (Pos. 1 in Abb. 5.6 - 4
) des Gurtleitkanals und
weiter, bis der Gurt aus der Gurtaustrittsöffnung (Pos. 3 in Abb. 5.6 - 4
) austritt.
→ Ziehen Sie den Gurt nach oben heraus und schlagen Sie die Deckfolie an der Gurtoberseite
zurück.
→ Führen Sie den Gurtanfang unter das Abholfenster (Pos. 2 in Abb. 5.6 - 5
) und weiter, bis der
Gurt am Stiftrad anstößt.
