Betriebsanleitung SIPLACE X-Serie 2 Betriebssicherheit Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 2.4 Si cherheitshinweise zum Transport des Automaten 63 2.3.3 Laserklasse 2 Folgende Baugruppen sind Laserklasse 2 zu…
2 Betriebssicherheit Betriebsanleitung SIPLACE X-Serie
2.3 Laserklassifizierung Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
62
2.3 Laserklassifizierung
2.3.1 Laserklasse 1
2.3.1.1 Klassifizierung der Gesamtmaschine
2
HINWEIS: 2
Baugruppen der Laserklasse 1 und 1M werden nicht gekennzeichnet.
2.3.1.2 Klassifizierung der Kamerasysteme
2
2.3.2 Laserklasse 1M
Nicht direkt mit optischen Instrumenten betrachten!
2
2
Alle eingebauten Kamerasysteme und die betriebsbereite Ge-
samtmaschine sind Laserklasse 1 zugeordnet.
Die Laserklassen werden nach DIN EN 60825-1:2001 ermittelt.
2
Folgende Kamerasysteme sind Laserklasse 1 zugeordnet:
– BE-Kameras für den SIPLACE TwinHead
BE-Kamera stationär P&P, Typ 33, 55 x 45, digital
BE-Kamera stationär P&P, Typ 25, 16 x 16, digital
2
Folgende Kamerasysteme sind Laserklasse 1M zugeordnet:
– BE-Kamera C&P, Typ 23, 6 x 6 am 20-Segment Collect&Place Kopf
– BE-Kamera C&P, Typ 28, 18 x 18 am 12-Segment Collect&Place Kopf
– BE-Kamera C&P, Typ 29, 27 x 27 am 12-Segment Collect&Place Kopf
– BE-Kamera C&P, Typ 29, 27 x 27 am 6-Segment Collect&Place Kopf
Betriebsanleitung SIPLACE X-Serie 2 Betriebssicherheit
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 2.4 Sicherheitshinweise zum Transport des Automaten
63
2.3.3 Laserklasse 2
Folgende Baugruppen sind Laserklasse 2 zugeordnet:
– Laserlichtschranke, Bestückbereich 1 im LP-Transport
– Laserlichtschranke, Bestückbereich 2 im LP-Transport
– Leiterplatten-Barcodeleser
– BE-Sensor am 20-Segment Collect&Place Kopf
– Koplanaritäts-Lasermodul
– 3D-Koplanaritäts-Lasermodul
(Die gesamte Maschine ist in Laserklasse 2 eingestuft, wenn die Option Koplanaritäts-Lasermo-
dul installiert ist.)
2
2.4 Sicherheitshinweise zum Transport des Automaten
2
Verwenden Sie zum Transport des Automaten einen Gabelstapler mit folgender Spezifikation:
Gabellänge min. 1800 mm
Tragkraft min. 6000 kg
Lichte Gabelweite min. 350 mm 2
WARNUNG
KIPPGEFAHR 2
Wird die geforderte Spezifikation für den Gabelstapler nicht eingehalten, besteht das Risiko,
dass der Gabelstapler mit dem Automaten kippt.
Der Transport des Automaten ist in Kapitel 4, Abschnitt 4.1, Seite 237 beschrieben.
2
Laserstrahlung
Nicht in den Strahl blicken!
2 Betriebssicherheit Betriebsanleitung SIPLACE X-Serie
2.5 Sicherheitshinweise zum Betrieb des Automaten Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
64
2.5 Sicherheitshinweise zum Betrieb des Automaten
2.5.1 Sicherheitshinweise zum Schließen der Schutzhauben
Um jegliches Verletzungsrisiko beim Schließen der Schutzhauben an der Maschine auszu-
schließen, hat der Betreiber das Personal anzuhalten, die Schutzhauben gemäß nachfolgender
Anleitung zu bedienen.
VORSICHT
QUETSCHGEFAHR FÜR HÄNDE
BEI UNSACHGEMÄSSEM SCHLIESSEN DER SCHUTZHAUBEN 2
2

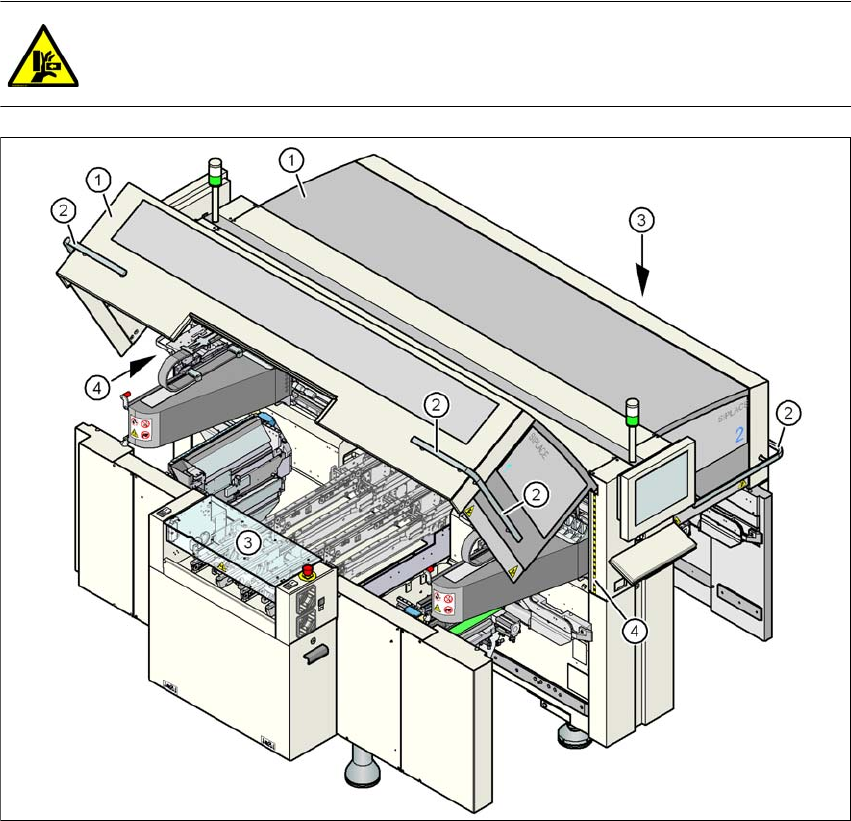

Abb. 2.5 - 1 Sicherheitshinweise zum Schließen der Schutzhauben
(1) Schutzhauben
(2) Griffstangen
(3) Abdeckklappen über dem LP-Transport
(4) Warnstreifen
