Betriebsanleitung SIPLACE X-Serie 2 Betriebssicherheit Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 2.2 Warnschilder 61 2.2.8 Hinweisschild "Kop fcrash" an der IC-Kamera des T winHead Hinweisschild "Kop…
2 Betriebssicherheit Betriebsanleitung SIPLACE X-Serie
2.2 Warnschilder Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
60
2.2.7 Warnschild an den NOT-HALT-Tastern
2
Pos. W209 in Abb. 2.2 - 16, Artikel-Nr. 03009349-01 (Anzahl pro Automat: 2)
2
2

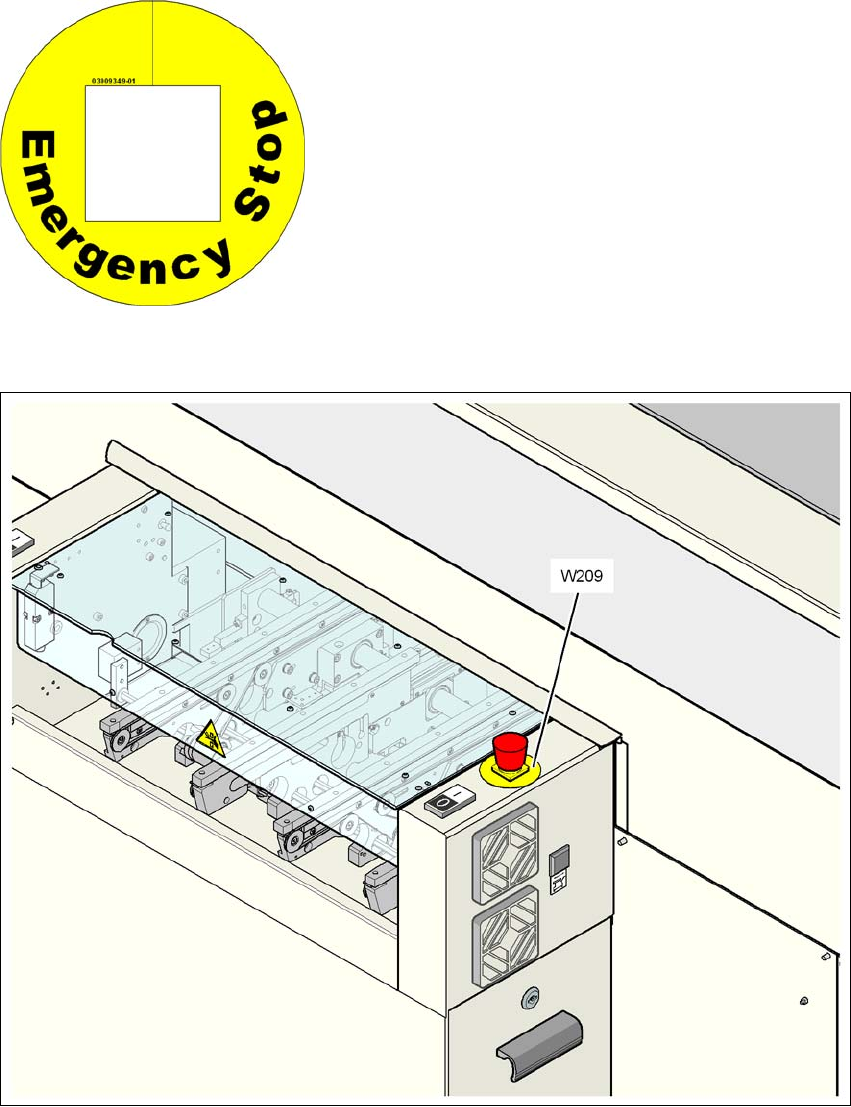

Abb. 2.2 - 16 Warnschild W209 an den NOT-HALT-Tastern
Pos. W209, Artikel-Nr. 03009349-01
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
Für die Länder Australien, Kanada, Mexiko und
USA wird statt des gelben Rings an den NOT-
HALT-Tastern das Warnschild W209 auf den
Anbausatz geklebt.
Betriebsanleitung SIPLACE X-Serie 2 Betriebssicherheit
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 2.2 Warnschilder
61
2.2.8 Hinweisschild "Kopfcrash" an der IC-Kamera des TwinHead
Hinweisschild "Kopfcrash" in Abb. 2.2 - 17, Artikel-Nr. 03015392-02
(Anzahl pro Automat: maximal 4)
2
Abb. 2.2 - 17 Hinweisschild "Kopfcrash" an der IC-Kamera des TwinHead
(1) Hinweisschild "Kopfcrash" an der IC-Kamera des TwinHead
WARNUNG KOPFCRASHGEFAHR 2
Bei einem Bestückkopfwechsel vom TwinHead zum Collect&Place
Kopf müssen die BE-Kameras (stationär P&P, Typ 33, 55 x 45, und
Typ 25, 16 x 16) des TwinHead demontiert werden, sonst kollidiert
der Collect&Place Kopf mit den Kameragehäusen.
2 Betriebssicherheit Betriebsanleitung SIPLACE X-Serie
2.3 Laserklassifizierung Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
62
2.3 Laserklassifizierung
2.3.1 Laserklasse 1
2.3.1.1 Klassifizierung der Gesamtmaschine
2
HINWEIS: 2
Baugruppen der Laserklasse 1 und 1M werden nicht gekennzeichnet.
2.3.1.2 Klassifizierung der Kamerasysteme
2
2.3.2 Laserklasse 1M
Nicht direkt mit optischen Instrumenten betrachten!
2
2
Alle eingebauten Kamerasysteme und die betriebsbereite Ge-
samtmaschine sind Laserklasse 1 zugeordnet.
Die Laserklassen werden nach DIN EN 60825-1:2001 ermittelt.
2
Folgende Kamerasysteme sind Laserklasse 1 zugeordnet:
– BE-Kameras für den SIPLACE TwinHead
BE-Kamera stationär P&P, Typ 33, 55 x 45, digital
BE-Kamera stationär P&P, Typ 25, 16 x 16, digital
2
Folgende Kamerasysteme sind Laserklasse 1M zugeordnet:
– BE-Kamera C&P, Typ 23, 6 x 6 am 20-Segment Collect&Place Kopf
– BE-Kamera C&P, Typ 28, 18 x 18 am 12-Segment Collect&Place Kopf
– BE-Kamera C&P, Typ 29, 27 x 27 am 12-Segment Collect&Place Kopf
– BE-Kamera C&P, Typ 29, 27 x 27 am 6-Segment Collect&Place Kopf
