2.2.3.3 Warnschild W205 an der Gurtabfallrutsche (HF-Serie)
2
Abb. 2.2 - 6 Warnschild W205 an der Gurtabfallrutsche (BE-Wagen-Einzug HF-Serie)
2.2.3.4 Warnschild W205 an der Gurtabfallrutsche (X-Serie)
2
Abb. 2.2 - 7 Warnschild W205 an der Gurtabfallrutsche (BE-Wagen-Einzug X-Serie)
2 Betriebssicherheit Betriebsanleitung SIPLACE X-Serie
2.2 Warnschilder Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
52
2.2.3.5 Warnstreifen am Leergurtleitkanal der BE-Wagen-Einzugsvorrichtung
(HF-Serie)
2
Abb. 2.2 - 8 Warnstreifen am Leergurtleitkanal der BE-Wagen-Einzugsvorrichtung (HF-Serie)
WARNUNG 2
Greifen Sie niemals in die Öffnung des Leergurtleitkanals.
Betriebsanleitung SIPLACE X-Serie 2 Betriebssicherheit
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 2.2 Warnschilder
53
2.2.4 Warnschilder an der Stromversorgung
2
Pos. W206 in Abb. 2.2 - 9, Seite 53 Artikel-Nr. 03009345-01 (Anzahl pro Automat: 1) und Pos. W1

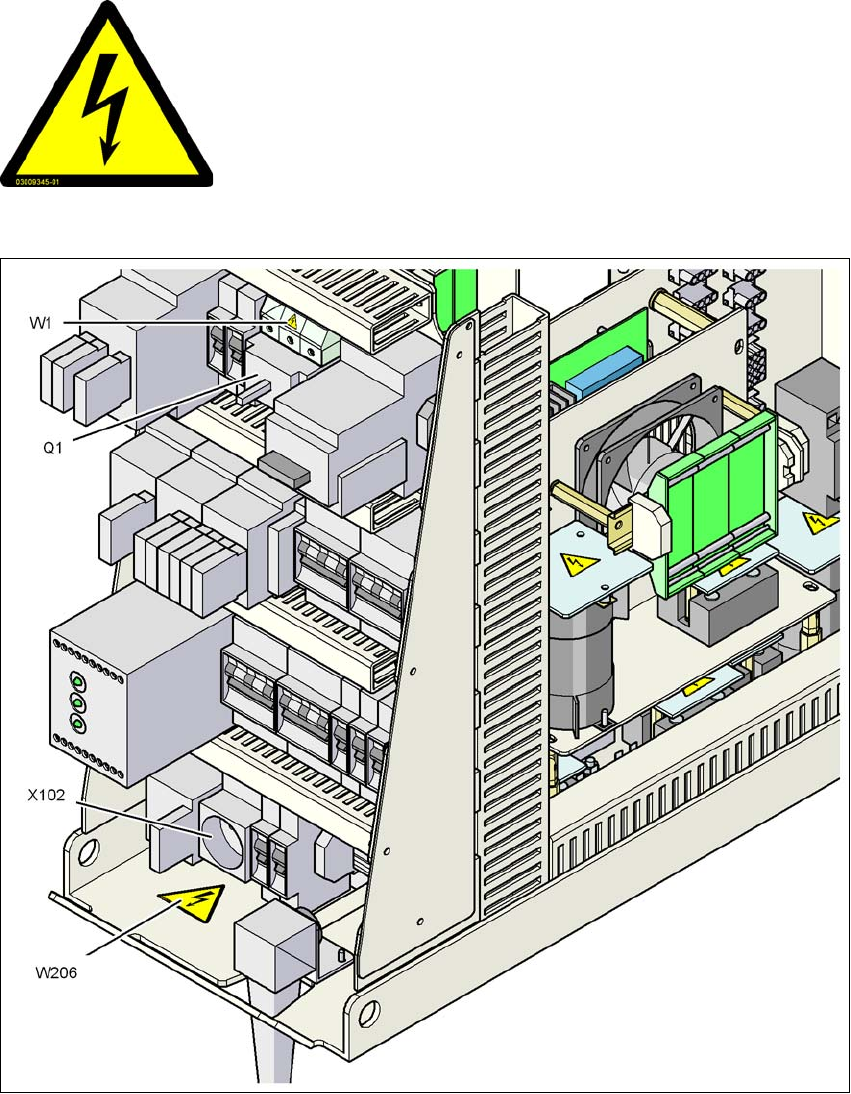

Abb. 2.2 - 9 Warnschild W206 an der Servicesteckdose X102 und W1 am Hauptschalter Q1
Pos. W206, Artikel-Nr. 03009345-01
Pos. W1, Warnschild am Hauptschalter Q1
GEFÄHRLICHE SPANNUNGEN!
Gekennzeichnete Teile stehen auch bei ausgeschaltetem Haupt-
schalter unter Netzspannung.
Vor Servicearbeiten Maschine vom Netz trennen
NAFTA-Region: RISK OF ELECTRIC SHOCK OR BURN!
