2-31
2

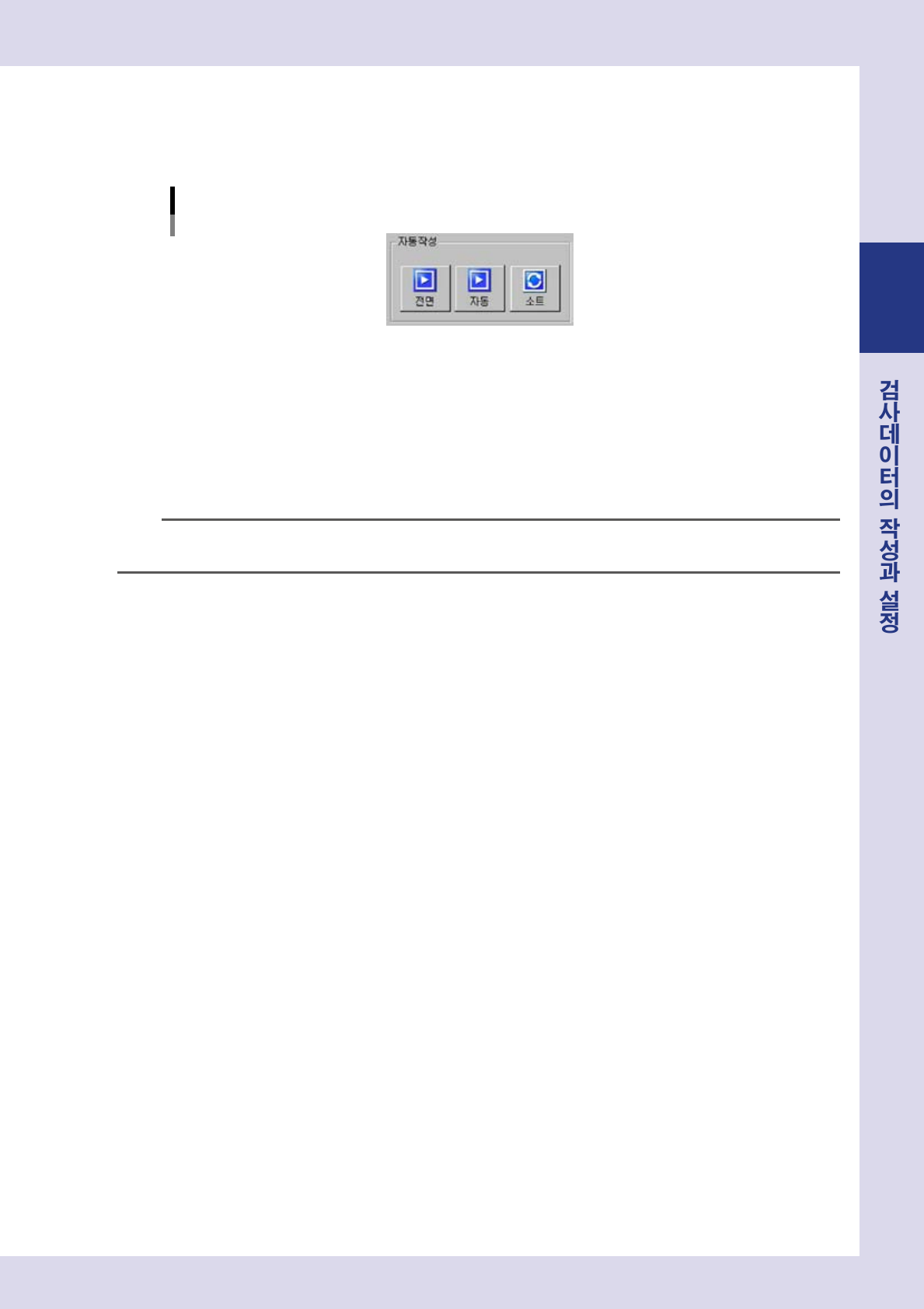

6.2.3 뷰의 자동작성과 택트타임 단축
이미 스탭이 작성되어 있는 데이터에 자동으로 뷰를 작성하거나 , 검사 택트타임을 단축시키기 위해 뷰 No 를
변경하고 싶은 경우에는 , 자동작성 버튼을 조작해서 실행합니다 .
[자동작성]버튼
28236-P9-00
전면
기판전면에균일하게뷰를작성합니다 .
자동
스탭의위치 ,사이즈를고려해서모든스탭을포함하는뷰를작성하고 ,축이동을최단거리로하는뷰 No 를부가합니다 .
소트
축의이동시간이제일짧게되도록 ,뷰 No 를변경합니다 .
n
요점
[ 자동작성 ] 버튼으로 뷰를 편집했을 때 , 표준화상 (Standard Image) 이 있을 경우에는 [ 덮어쓰기 ] 버튼을 , 표준화상
(Standard Image) 이 없을 경우에는 , [ 저장 ] 버튼을 눌러 주십시오 .
2-32
2

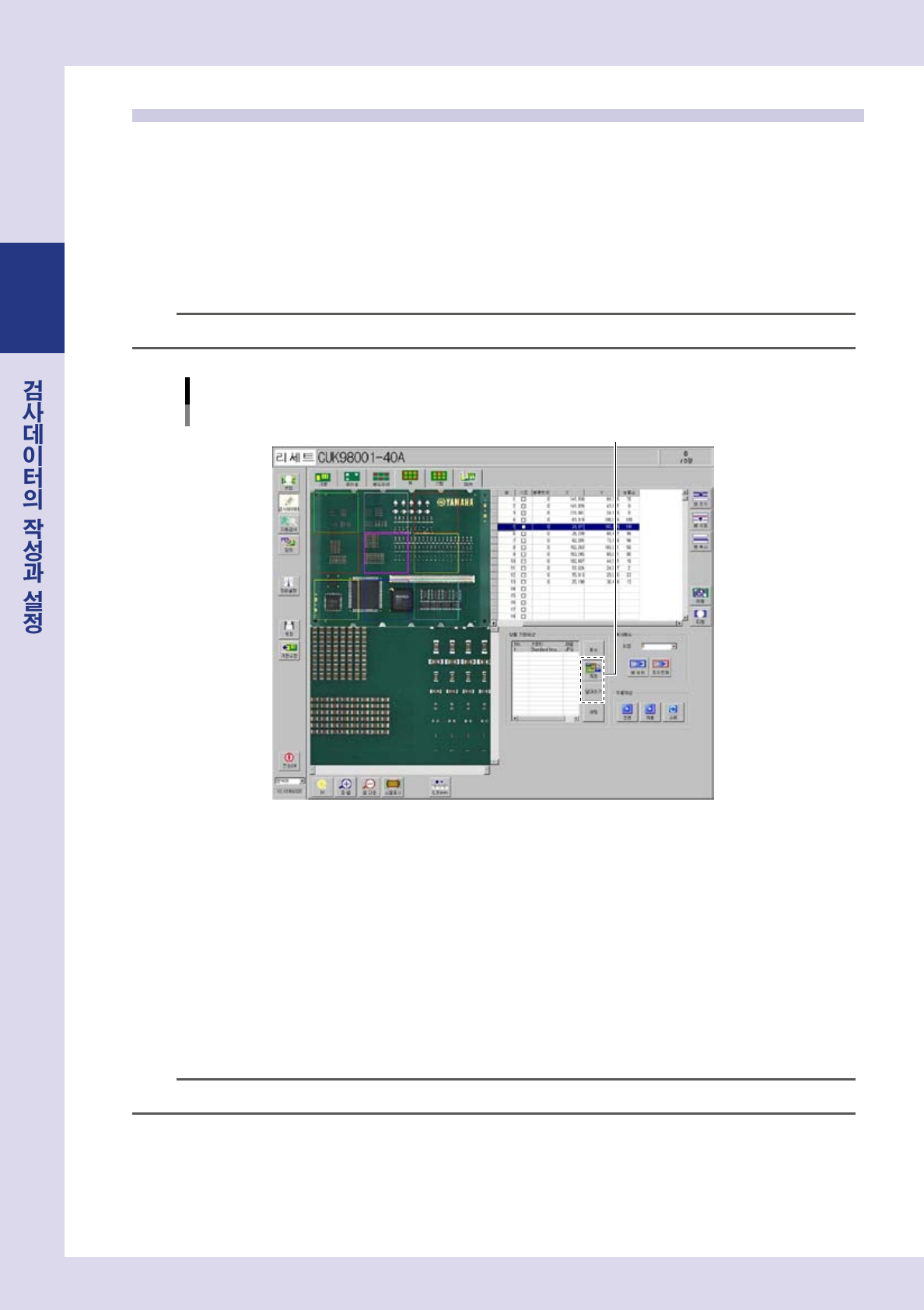

6.3 뷰 화상의 저장
작성한 모든 뷰의 화상을 저장합니다 . 저장한 뷰의 화상을 사용해서 , 자동검사의 표준화상 (Standard
Image) 의 표시나 오프라인 소프트 ( 옵션 ) 에서 데이터의 편집을 실행합니다 .
█
뷰 화상의 저장방법
뷰화상의저장은 ,표준화상 (StandardImage) 이있을경우에는 ,양품기판화상의[ 덮어쓰기 ] 버튼을 ,표준화상
(StandardImage) 이없을경우에는양품기판화상의[ 저장 ] 버튼을누릅니다 .
버튼에리어의[ 저장 ] 버튼을누르면 ,작성한전체뷰의화상이저장됩니다 .
n
요점
뷰 좌표를 변경한 경우에는 , 반드시 [ 덮어쓰기 ] 버튼을 눌러서 , 재저장 해 주십시오 .
[저장/덮어쓰기]버튼
양품 기판화상 [저장/덮어쓰기]버튼
28237-P9-00
표시
양품기판화상리스트에서기판을선택하고[ 표시 ] 버튼을누르면 ,선택한기판의화상이표시됩니다 .
저장
양품기판화상이저장되어있지않을때에[ 저장]버튼을누르면,기판화상은기판ID 가StandardImage로저장됩니다.
그이후는저장한일시가기판 ID 로서저장됩니다 .
덮어쓰기
양품기판화상리스트에이미데이터가존재할경우 ,그데이터를선택해서[ 덮어쓰기 ] 버튼을누르면 ,덮어쓰기저장됩
니다 .
삭제
양품기판화상리스트에서기판을선택하고[ 표시 ] 버튼을누르면 ,선택한기판의화상이삭제됩니다 .
n
요점
저장한 화상은 , [ 검사데이터 ] -「스탭」화면의 [ 화상리스트 ] 버튼으로 표시할 수 있습니다 .
2-33
2
█

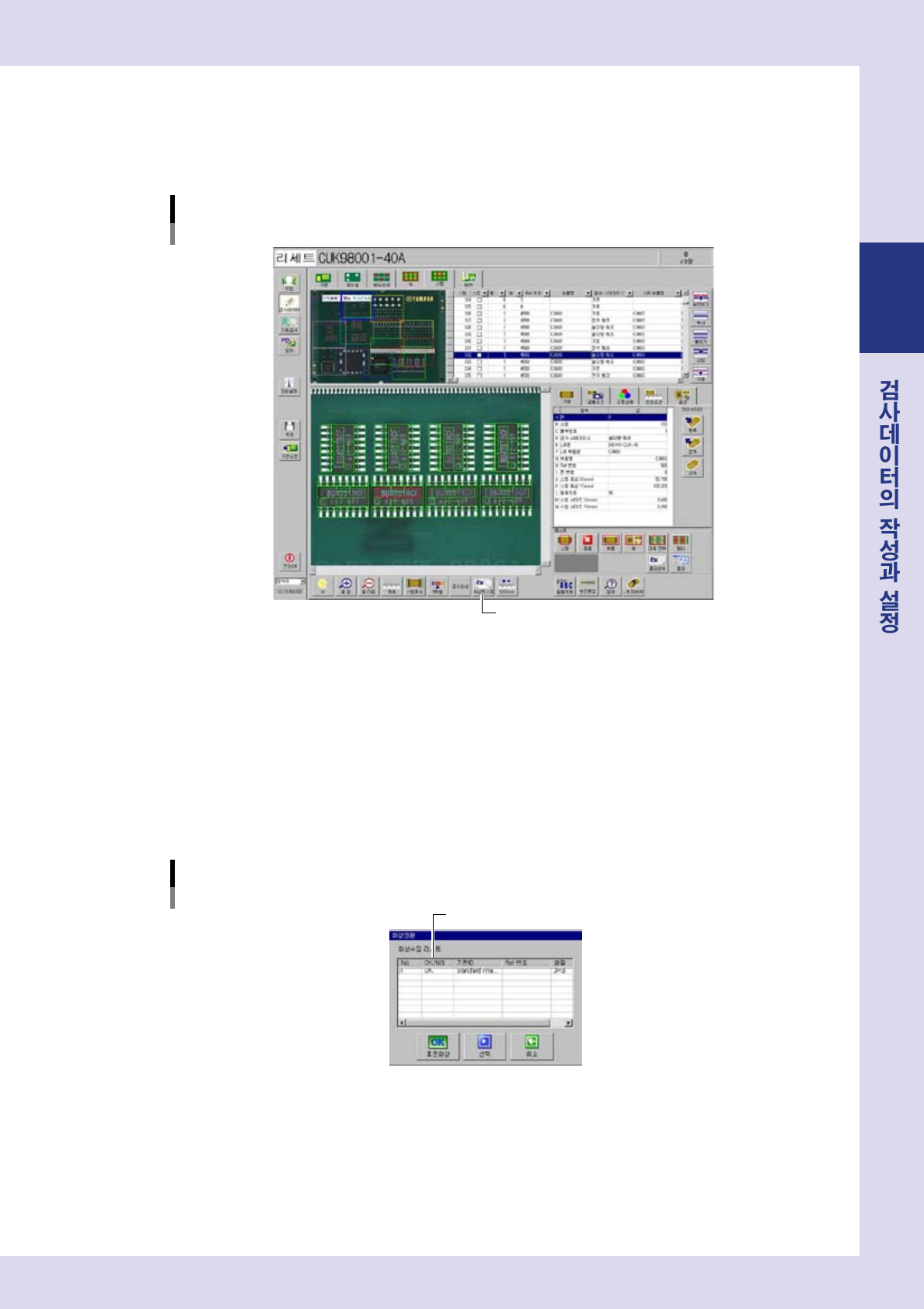

저장한 뷰 화상의 활용
저장한뷰화상을표시해서 ,작성한검사데이터의확인이나파라미터의변경을합니다 .
1
확인할 스탭을 선택합니다 .
[검사데이터] ー「스탭」화면
[화상 리스트] 버튼
[화상 리스트] 버튼
28238-P9-00
2
[ 검사데이터 ] -「스탭」화면의 [ 화상 리스트 ] 버튼을 누릅니다 .
화상수집리스트가표시됩니다 .
3
기판 ID 를 선택합니다 .
화상수집리스트에서표시시킬기판 ID 를클릭해서[ 선택 ] 버튼을누릅니다 .
뷰화상이선택한화상으로전환되므로 ,스탭검사를실행해서 ,검사결과가양품인경우는「OK」,불
량품일경우는「NG」가되는것을확인해주십시오 .올바르게판정되지않을경우는파라미터를재검
토해주십시오 .
화상수집 리스트
OK/NG표시
28239-P9-00
