2-2
2
█
극성
부품타입에따라3 종류의검사방법이있습니다 .
•
극성 체크
극성마크를검출해서 ,그면적과사이즈를바탕으로판정합니다 .
28203-P9-00
•
비교
2 군데의휘도레벨을뺄셈한결과를바탕으로판정합니다 .
1 2
28204-P9-00
•
문자 인식
문자를검출해서 ,문자각도의판정및설정한문자와인식한문자와의비교를바탕으로판정합니다 .
28205-P9-00
█
브릿지
•
리드체크
검사부위에따라 ,4 종류의검사방법이있습니다 .
1.최대허용사이즈
검사범위내의개개의핀을검출해서 ,그가로 / 세로사이즈를바탕으로판정합니다 .
IC등의리드간브릿지검사에사용합니다 .
<양품>
<브릿지>
28206-P9-00
2 . 면 적
각핀의면적을검출해서 ,리드간브릿지를판정합니다 .
3.핀수량
설정한핀수량과검출한핀수량을비교해서 ,리드간브릿지검사에사용합니다 .
4.허용틀어짐량
인접부품과의브릿지검사에사용합니다 .
2-3
2
█

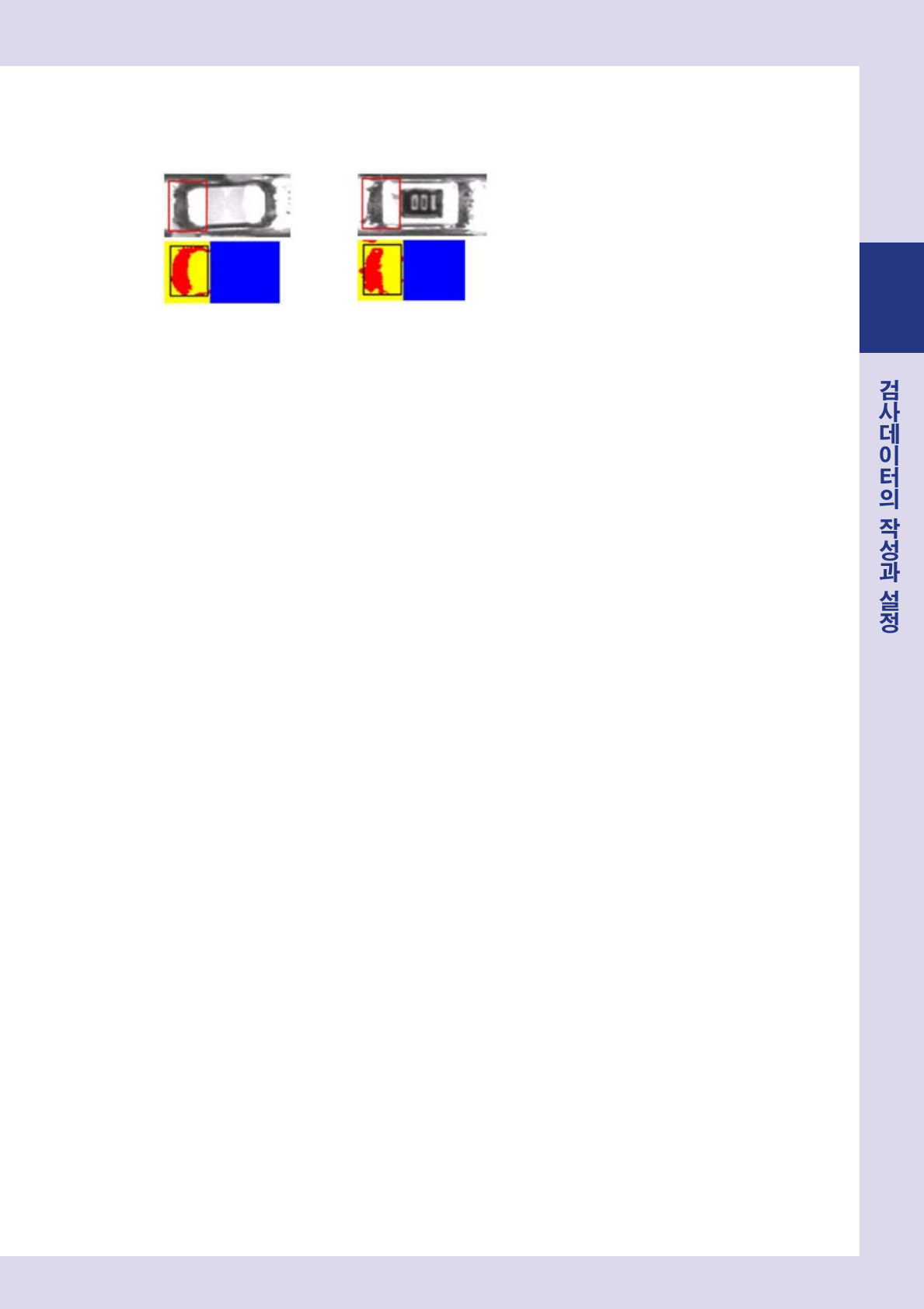

솔더 필렛
•
솔더량 체크
필렛의면적을검출해서 ,그결과를바탕으로판정합니다 .
28207-P9-00
2-4
2
1.2 뷰와 스탭에 대해서
검사데이터 작성의 기본이 되는 뷰와 스탭에 대해서 설명합니다 .
█
뷰
카메라로찍은1 시야의검사범위를뷰라고합니다 .기종에따라뷰사이즈 ( 시야 ) 는다릅니다 .
검사대상부품의위치에뷰를배치해서 ,모든검사대상부품이뷰내로들어가도록작성해나갑니다 .뷰범위의색은 ,배
치한순서대로「노랑→빨강→초록→파랑→핑크→보라색→하늘색」의7 색으로표시됩니다 .
뷰 작성예
28208-P9-00
█
스탭
각뷰내에작성하는검사의최소단위입니다 .검사범위를지정하는스탭범위를시작으로 ,검사내용이나검사조건등의여
러가지파라미터를설정합니다 .
작성한스탭범위의색은연두색으로표시되며 ,선택중인스탭범위는빨간색으로표시됩니다 .
스탭 작성예
28209-P9-00
