2-52
2
8. 검사 스테이터스
검사할항목은「검사스테이터스」로서뷴류되어있으며 ,[ 검사데이터 ]-「스탭」화면에서스탭별로설정합니다 .

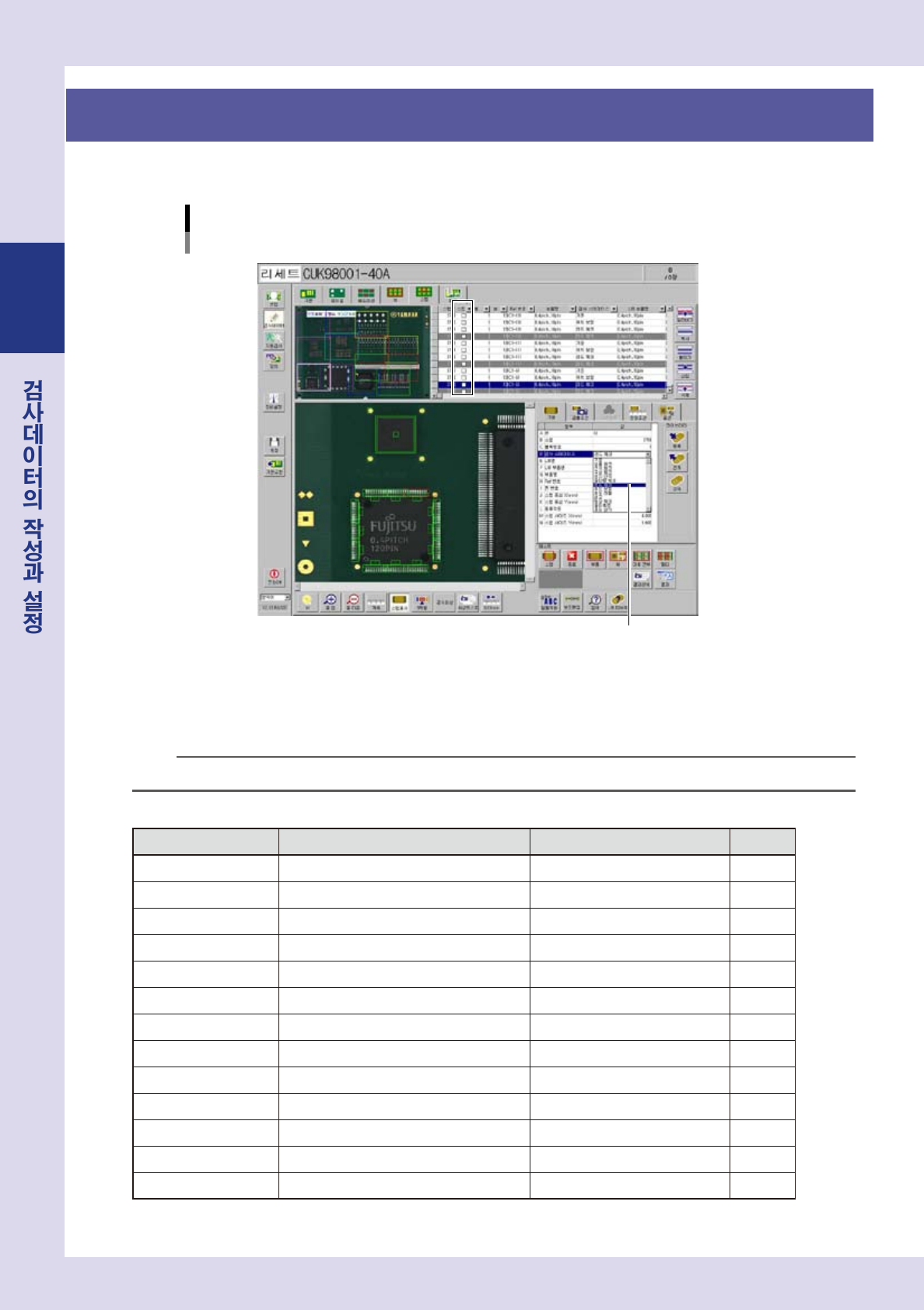

[검사데이터]ー「스탭」ー「기본」화면
검사 스테이터스의 설정
검사 스테이터스를 드롭다운 리스트에서 선택
28258-P9-00
검사할항목에맞춰서「D.검사스테이터스」를선택해주십시오 .검사스테이터스에따라설정내용이달라지므
로 ,각각의스테이터스의설정내용을확인해주십시오 .검사를실행하지않는스탭은기본정보란의「스킵」에
체크해주십시오 .
참고
검사 스테이터스는 , 소프트웨어의 버전에 따라 , 추가 / 변경될 경우가 있습니다 .
█
검사 스테이터스의 종류
검사 스테이터스의 명칭 검사 항목예 검사부위 예 참조처
기준 검사를실행하지않습니다 . 라이브러리와뷰의기준입니다 .
솔더량체크 솔더량검사 ( 면적 ) 솔더 ( 필렛부 ) 8.1
휘도레벨 표리반전 / 극성 / 위치틀어짐 부품본체 / 극성마크 8.2
문자인식 문자인식 / 극성 / 표리반전 문자 ( 알파벳 / 숫자 ) 8.3
부품체크 결품 / 위치틀어짐 / 표리반전 부품본체 8.4
리드체크 리드간브릿지 / 인접부품과의브릿지 / 핀수량 리드 / 전극 / 랜드 8.5,8.6
형상체크 형상검사 ( 진원도 / 철면도 / 종횡비 ) 부품본체 8.7
극성체크 극성 극성마크 8.8
전극체크 결품 / 위치틀어짐 칩부품 (1005/1608등 ) 8.9
위치보정 지정범위의X,Y시프트보정 부품엣지 / 패턴엣지 8.10
비교 극성 극성마크 / 부품본체 8.11
코드인식 기판 ID QRcode/D-matrix/Barcode 8.12
높이측정 ( 옵션 ) 기준점에서의높이측정 리드 /IC 본체 / 극성등 8.13
2-53
2

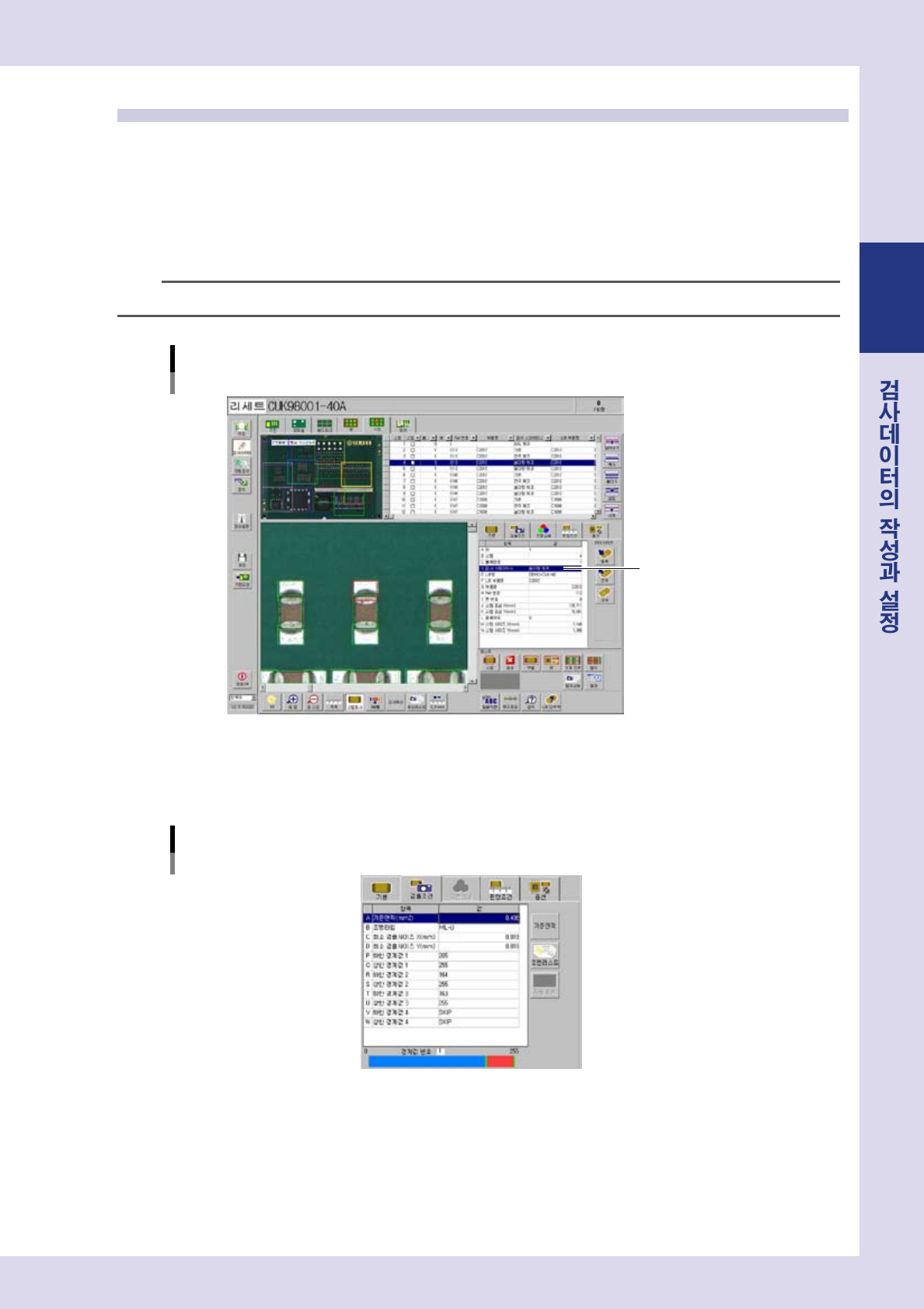

8.1 솔더량 체크
이 검사 스테이터스는 , 칩 부품의 솔더필렛을 검출하고 , 면적이 기준 범위내에 있는지를 검사합니다 .
1
스탭을 설정합니다 .
1. 스탭범위를작성합니다 .
2. 검사스테이터스를「솔더량체크」로설정합니다 .
3. 경계값을설정합니다 .
참고
스탭범위의 작성과 경계값의 설정에 대해서는 , 본 장「7.1 스탭설정의 기본순서」를 참조해 주십시오 .
검사 스테이스
솔더량 체크
「솔더량 체크」로 설정
28259-P9-00
2
검출조건 파라미터를 설정합니다 .
「검출조건」탭을열어서 ,다음의파라미터를설정해주십시오 .
검출조건 파라미터
검사스테이터스:솔더량 체크
28260-P9-00
A. 기준면적 (mm
2
)
[ 기준면적 ] 버튼을누르면 ,작성한스탭범위의면적이표시되므로 ,스탭범위사이즈에대한솔더량
의비율에맞춰서값을변경해주십시오 .
C, D. 최소 검출사이즈 (mm)
검사대상물로하는최소사이즈를설정합니다 .
•
참고값 스탭범위가가로로길경우X:0.06,Y:0.02
스탭범위가세로로길경우X:0.02,Y:0.06
2-54
2
3
판정조건 파라미터를 설정합니다 .
「판정조건」탭화면을열어서 ,다음의파라미터를설정해주십시오 .
판정조건 파라미터
검사스테이터스:솔더량 체크
28261-P9-00
A~D. 허용 옵셋량 N~W(mm)
일반적으로는사용하지않으므로 ,「SKIP」으로설정합니다 .
L. 최소면적 (%)
검출한면적의기준면적에대한비율이 ,이값보다미만일경우에NG 로판정됩니다 .
•
참고값 30%
M. 최대면적 (%)
검출한면적의기준면적에대한비율이 ,이값보다클경우에NG 로판정됩니다 .
•
참고값 150%
4
스탭 테스를 실행합니다 .
1. [ 스탭 ] 버튼을눌러서 ,작성한스탭의테스트를실행합니다 .
2. 테스트결과와검출데이터가표시됩니다 .
스탭 테스트 종료
검출데이터 표시
테스트 결과
28262-P9-00
검출 데이터
ThresholdNo. : 검출한경계값의번호입니다 .
dx=,dy= : 스탭범위와검출영역중심의틀어짐량입니다 .
Area= : 검출면적의기준면적에대한% 입니다 .
3. [ 종료 ] 버튼을눌러서스탭테스트를종료합니다 .
4. 테스트결과에따라서 ,「검출조건」「판정조건」파라미터를재검토해주십시오 .
