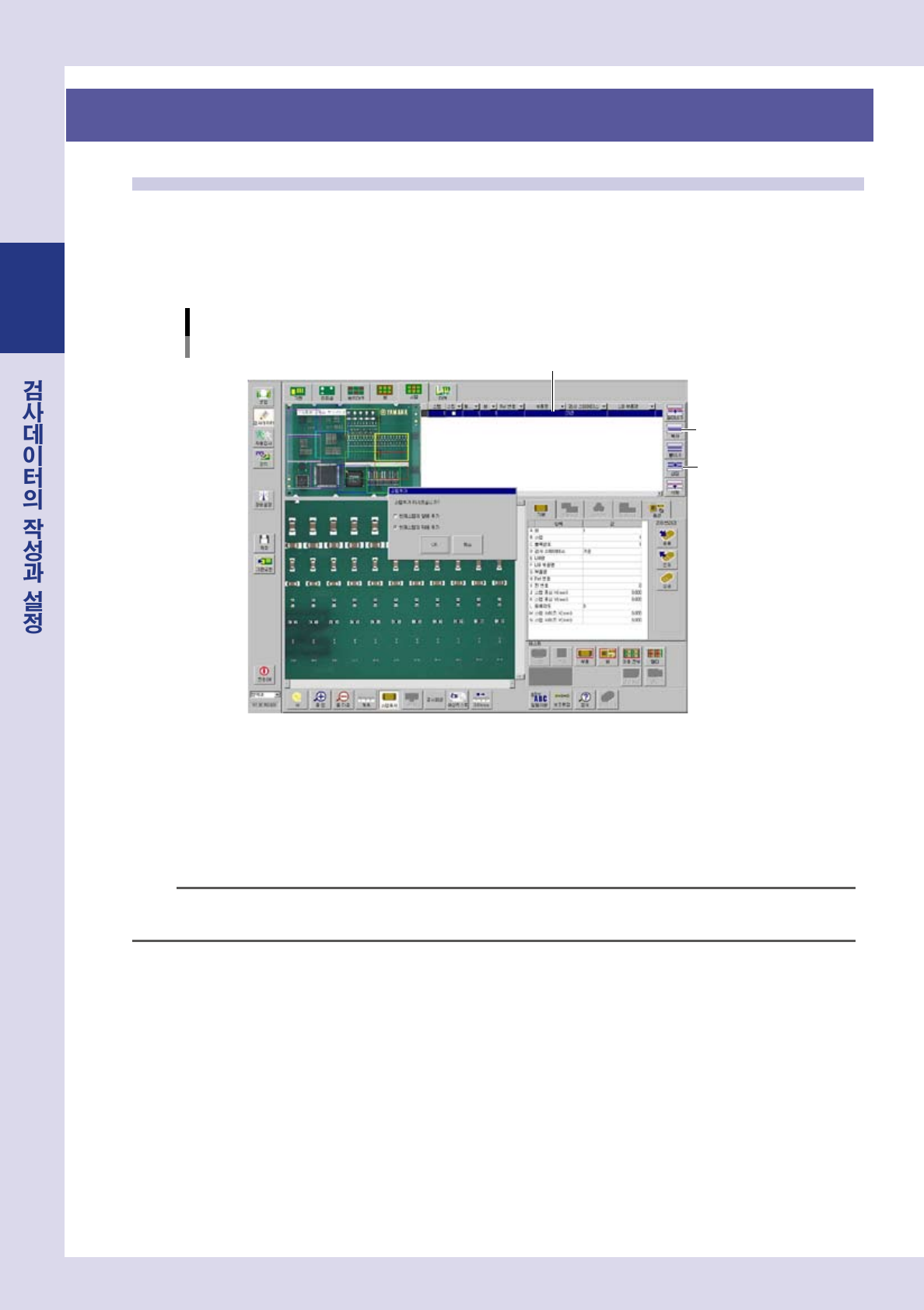

2-34
2
7. 스탭 설정
7.1 스탭 설정의 기본순서
뷰를 등록한 후 , 각 뷰내에 스탭 ( 검사단위 ) 을 설정합니다 .
1
[ 검사데이터 ] -「스탭」화면을 표시합니다 .
현재선택되어있는스탭의정보는 ,화면상부의기본정보란에표시됩니다 .
[검사데이터] ー「스탭」화면
기본 정보란
[복사]버튼
[삽입]버튼
28240-P9-00
2
스탭을 작성합니다 .
1. 스탭을선택하고[ 복사 ] 버튼을눌러주십시오 .
각뷰에서처음으로스탭을작성할경우는 ,기본정보란에표시되는기준스탭을선택해주십시오 .
2. 스탭을삽입할행을선택하고 ,[ 삽입 ] 버튼을눌러서스탭을삽입합니다 .
3. 표시되는「스탭추가」대화창에서 ,스탭을추가할위치를지정하고[OK] 버튼을눌러주십시오 .
참고
• 기본 정보란에 표시되는 기준 스탭을 선택해서 추가한 경우 , 추가되는 스탭은 뷰 중앙에 빨간 테두리로 표시됩니다 .
• 이미 작성한 스탭을 선택해서 추가한 경우는 , 0.2mm 우측 아래에 동일 스탭이 추가됩니다 .
3
스탭 범위의 위치와 사이즈를 설정합니다 .
마우스를조작해서 ,추가한스탭전체를이동하거나 ,스탭의각변을드래그해서검사대상물을스탭으
로둘러쌉니다 .

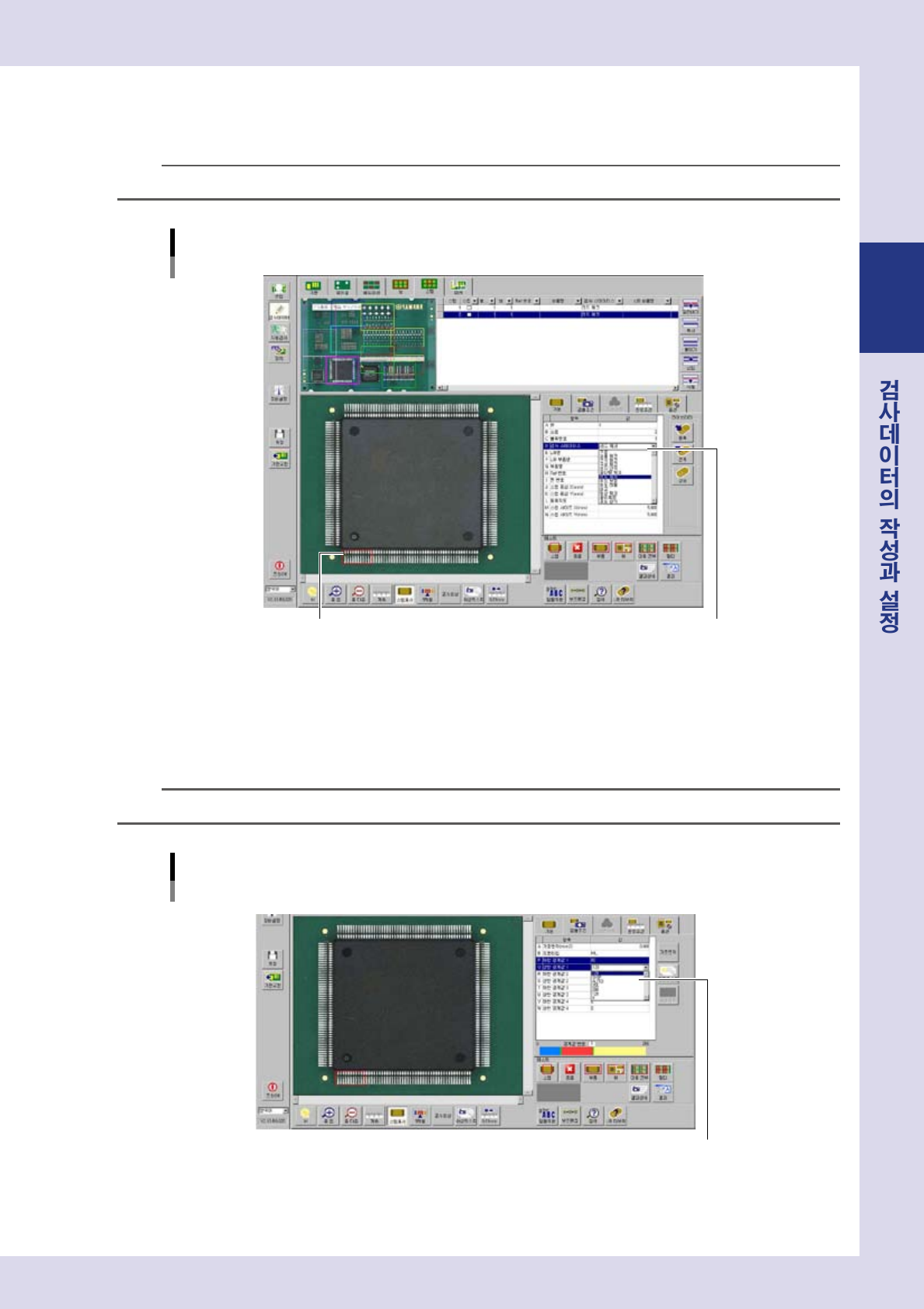

2-35
2
4
기본 파라미터의 검사 스테이터스를 선택합니다 .
작성한스탭범위내를검사할검사스테이터스를선택해주십시오 .
n
요점
검사 스테이터스와 관련 파라미터의 상세한 내용은 , 본 장「8. 검사 스테이터스」를 참조해 주십시오 .
스탭 범위의 선택
작성된 스탭범위 검사 스테이터스를 선택
28241-P 9 -00
5
검출조건 파라미터에서 경계값을 임시 설정합니다 .
「하한경계값1」과「상한경계값1」을임시설정합니다 .다음의수치를설정해주십시오 .
하한경계값 1:80
상한경계값 1:120
참고
경계값은 검사 스테이터스에 따라서 표시되지 않을 경우가 있습니다 .
검출조건 파라미터
경계값 설정
경계값을 임시설정
28242-P9-00
2-36
2
6
[ 조명 리스트 ] 버튼을 누릅니다 .
선택한스탭과허용틀어짐량을포함한영역의다른조명으로촬상한화면이일람으로표시됩니다 .
7
검사에 최적한 조명 화상을 선택합니다 .
최적한조명화상은 ,부품의색과형상 ,검사스테이터스에의해달라집니다 .경계값슬라이더바의빨
간부분의폭을변경하거나 ,위치를변경함으로서빨갛게표시되는부분이변합니다 .
검사대상물만이빨갛게표시되는조명화상을선택하고 ,[ 세팅 ] 버튼을눌러주십시오 .검출조건파라
미터화면으로되돌아갑니다 .
화상의 일람표시
경계값 슬라이더바
최적한 화상을 선택한다 조명화상의 일람
28243-P9- 0 0
8
경계값을 설정합니다 .
[9 레벨 ] 버튼을눌러서컬러하상을표시시키고 ,스탭범위내의검사대상만이빨간색으로 ,검사대상
이외의영역은파란색 ,또는노란색이되도록경계값슬라이더바로변경해주십시오 .
참고
부품 로트의 차이 등에 의해 휘도차가 있을 경우는 , 1 개의 스탭에 대해서 최대 4 종류의 경계값을 설정해서 검사할 수가 있
습니다 . 검출조건 파라미터의「R. 하한 경계값 2」에서「W. 상한 경계값 4」에 , 각 경계값을 입력해 주십시오 .
참고
「화상 리스트」화면의 조명으로 검사 대상물을 명료하게 식별할 수 없을 경우에는 , 검출조건 파라미터의「B. 조명타입」을
「CUSTOM」으로 설정해 주십시오 . 자세한 내용에 관해서는 , 본 장「7.3 CUSTOM 조명」을 참조해 주십시오 .
9
판정조건을 설정합니다 .
설정항목은검사스테이터스마다다릅니다 .본장「8.검사스테이터스」의설명을참고로해서판정조
건을설정해주십시오 .
0
스탭 검사를 실행합니다 .
테스트의[ 스탭 ] 버튼을눌러서테스트를실행합니다 .양품부품의검사결과가NG 일경우는 ,OK 판
정이되도록조명이나판정조건파라미터를재검토해주십시오 .
q
상기의 순서를 반복해서 , 각 검사대상 부품의 스탭을 작성합니다 .
1 개의부품의대한모든스탭이작성완료되면 ,라이브러리로서등록합니다 .
라이브러리의등록방법에대해서는 ,제 4 장「1.라이브러리」를참조해주십시오 .
