1-1
1
1. 조작화면과 각종버튼
검사기소프트웨어화면의기본적인구성과조작방법에대해서설명합니다 .장비를조작하시기전에읽어주십
시오 .

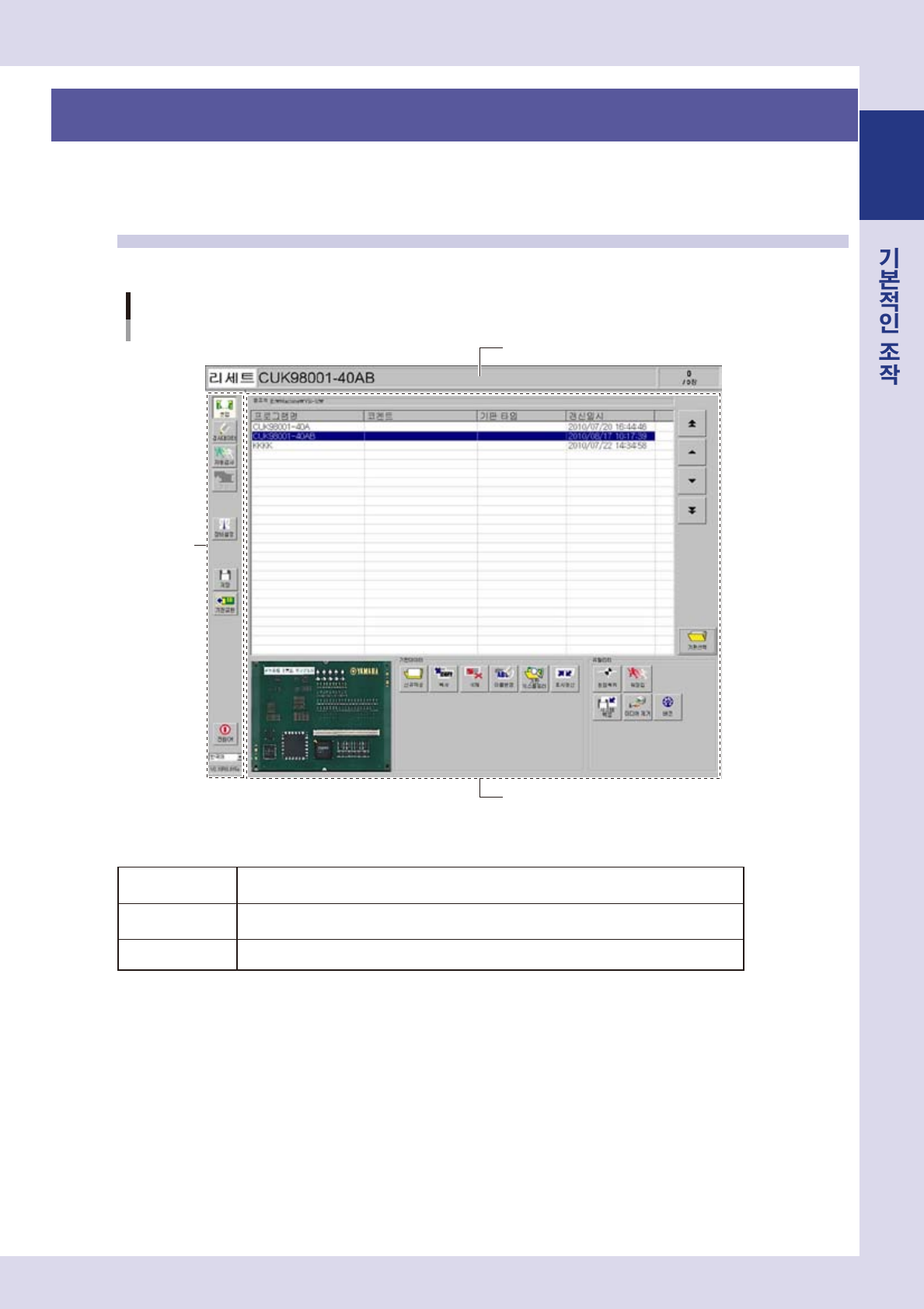

1.1 조작화면의 기본구성
YSi 검사기의 조작화면은 , 「스테이터스 에리어」 「버튼 에리어」 「프리 에리어」로 구성되어 있습니다 .
버튼 에리어
스테이터스 에리어
프리 에리어
화면구성 예
셋업화면
28100 -P9- 0 0
■ 화면상의 에리어
스테이터스에리어
좌측선단에현재장비의상태 ,중앙에선택되어있는기판명 ,우측선단에기판의생산수량을
표시합니다 .
버튼에리어
조작상의주된메뉴를선택할수있습니다 .선택한버튼에따라서「프리에리어」의화면내용이
전환됩니다 .
프리에리어 버튼에리어에서선택된조작화면이표시됩니다 .
1-2
1
1.2 버튼 에리어의 기능
버튼 에리어의 각 버튼 눌러서 실행 가능한 기능에 대해서 설명합니다 .
선택한 버튼에 따라서 프리 에리어의 내용이 바뀝니다 . 각 화면에 대해서는 , 후술에서 설명합니다 .
버튼 에리어
1
2
3
4
5
6
7
8
28101-P9-00
버튼명 기능
１
셋업 셋업화면을표시합니다 .( 본장「1.3셋업화면」참조 )
２
기판데이터 검사데이터화면을표시합니다 .( 본장「1.4검사데이터화면」참조 )
３
자동검사 자동검사화면을표시합니다 .( 본장「1.5자동검사화면」참조 )
４
장치 각유니트의수동조작을실행하는장치화면을표시합니다.( 본장「1.3장치화면」참조)
５
장비설정 시스템설정을실행하는화면을표시합니다 .( 본장「1.7장비설정화면」참조 )
6
저장
검사데이터의저장을합니다 .
각화면에서편집한후에[ 저장 ] 버튼을누르면확인대화창이표시되며 ,[ 예 ] 버튼을
누르면편집내용이저장됩니다 .
7
기판교환
검사기내의기판교환 ,기판을실행합니다 .
검사기내에기판이없을때 ,기판을반입할때에도이버튼을누릅니다 .
8
전원 OFF 소프트의종료와컨트롤러의시스템종료를실행합니다 .
1-3
1
1.3 셋업화면
「셋업」화면의 주된 기능에 대해서 설명합니다 .
「셋업」화면
4
1
3
2
5 6 7 8 9 10 13
14 15
12
11
28102-P 9 - 00
항목 / 버튼명 기능
1
참조처 기판데이터가저장되어있는장소를표시합니다 .
2
데이터리스트 저장되어있는검사데이터의일람표입니다 .
3
데이터변경버튼
데이터리스트내의데이터를선택합니다 .직접데이터리스트내의데이터를클릭해
도선택가능합니다 .
4
기판선택 검사데이터리스트내에서선택한검사데이터를읽습니다 .
5
신규작성 신규검사데이터를작성할경우에 ,이버튼을눌러서작성합니다 .
6
복사 검사데이터리스트내에서선택한검사데이터를복사합니다 .
7
삭제 검사데이터리스트내에서선택한검사데이터를삭제합니다 .
8
이름변경 선택한데이터의데이터명을변경합니다 .
9
기판익스플로러 검사데이터의가져오기 / 내보내기를실행합니다 .
10
표시갱신 검사데이터관리파일을갱신합니다 .
11
원점복귀 헤드 / 컨베이어 / 레이저를원점으로이동시킵니다 .
12
워밍업
이버튼을누르면 ,이동축의워밍업운전을실행하는대화창이표시됩니다 .
[ 지정시간에정지 ] 버튼을누르면 ,워밍업시간을지정할수있습니다 .
[ 시작 ] 버튼을누르면이동축의워밍업운전이시작됩니다 .
[ 정지 ] 버튼을누르면 ,이동축의워밍업운전이정지됩니다 .
[ 닫기 ] 버튼을누르면 ,대화창이닫히고 ,조작화면으로돌아갑니다 .
13
시스템백업 장비의설정내용을백업합니다 .
14
미디어제거 접속한미디어를완전히제거 ( 탈착 ) 합니다 .
15
버전 버전이나가동시간 ,시리얼번호등을표시합니다 .
