2.3 기판 피듀셜의 등록
기판 피듀셜 마크의 등록 방법에 대해서 설명합니다 .
1
[ 검사 데이터 ]-「피듀셜」화면을 표시합니다 .
[검사데이터]ー「피듀셜」화면
Step 2 Step 3
Step 5
Step 12
Step 6
Step 4 Step 13
Step 9 Step 9
Step 10
Step 7
Step 8
Step 11
Step 14
28319-P9 - 00
2
「기판」탭의「실행한다」를 선택합니다 .
3
보정 방법을 선택합니다 .
읽어들인데이터의피듀셜수가2 개일경우는「2 점보정」,3 개일경우는「3 점보정」을선택하십시오 .
4
피듀셜 마크 1 을 선택합니다 .
화면우측위의마크일람의X1,또는Y1 의좌표란을클릭해주십시오 .
5
[ 이동 ] 버튼을 누릅니다 .
6
마크타입에서 피듀셜을 선택합니다 .
드롭다운리스트에서피듀셜을선택해주십시오 .필요에따라마크명을입력해주십시오 .
7
피듀셜 파라미터를 설정합니다 .
화면우측아래에있는피듀셜파라미터의다음항목을설정해주십시오 .
A. 인식타입
형상인식을선택해주십시오 .
B. 조명타입
Step8 에서조명을선택합니다 .
D. 마크검출 범위
마크를검출하는사이즈를설정합니다 .
E,F. 휘도 Gain, Offset
기판상의마크가선명하게보이도록설정해주십시오 .
•
휘도Gain 은마크를인식하기쉽도록하기위해 ,마크를보다밝게비치도록조정합니다 .
•
휘도Offset 은마크를강조하기위해 ,전체를어둡게비치도록조정합니다 .
3-17
3
8
[ 조명리스트 ] 버튼을 눌러서 명료한 화상을 선택합니다 .
[ 조명리스트 ] 버튼을누르면「화상리스트」화면이표시되므로 ,그중에서마크가명료하게보이는화상
을선택하고 ,[ 세팅 ] 버튼을눌러주십시오 .세팅이완료되면「피듀셜」화면으로되돌아갑니다 .
참고
「화상 리스트」화면의 조명으로 피듀셜 마크를 명료하게 식별할 수 없을 경우에는 ,「CUSTOM」조명을 사용할 수가 있습니다 .
설정방법에 관해서는 ,「4.2 피듀셜 마크 CUSTOM 조명의 설정」을 참조해 주십시오 .
9
경계값을 설정합니다 .
[ 컬러 ] 버튼을누르고 ,경계값슬라이더바를이동시켜서마크만이빨갛게표시되도록조정해주십시오 .
0
[ 자동계측 ] 버튼을 누릅니다 .
확인메시지가표시되므로 ,[ 예 ] 버튼을눌러주십시오 .
q
마크를 마우스 드래그로 둘러쌉니다 .
마우스를드래그해서 ,피듀셜마크를둘러싸주십시오 .
인식타입별로자동으로계측해서 ,각파라미터가설정되며 ,마크검출검사를실행합니다 .
w
[ 종료 ] 버튼을 눌러서 검출테스트를 종료합니다 .
테스트결과가NG 된경우는 ,Step7 부터재실행해주십시오 .
참고
마크인식이 정상적으로 종료되면 인식좌표가 마크화면의 좌상에 표시됩니다 .
r
[ 저장 ] 버튼을 눌러서 , 검사데이터를 저장합니다 .
3-18
3
3. 라이브러리의 전체전개
3.1 라이브러리의 전체전개
라이브러리의 전개란 , 검사데이터의 기준스탭 위치에 해당 부품의 라이브러리를 부착하는 기능입니다 .
여기에서는 , 라이브러리의 전체전개를 실행하는 순서에 대해서 설명합니다 .
라이브러리의 상세한 내용에 대해서는 , 제 4 장「1. 라이브러리」를 참조해 주십시오 .
1
[ 검사 데이터 ]-「스탭」화면을 표시합니다 .
2
「기본」파라미터를 표시합니다 .
3
[ 전개 ] 버튼을 누릅니다 .
4
전개 모드를 선택합니다 .
드롭다운리스트에서「전체전개」,또는「전체전개 (LIB 명지정 )」을선택해주십시오 .
전체전개
모든부품에대해서 ,등록되어있는라이브러리로부터LIB 부품명이일치하는것이전개됩니다 .
전체전개 (LIB 명 지정 )
모든부품에대해서 ,지정한LIB 명의라이브러리로부터LIB 부품명이일치하는것이전개죕니다 .
참고
개별전개 (LIB 부품명 지정 ): 부품단위로 전개할 라이브러리를 지정해서 , LIB 부품명이 일치하는 것이 전개됩니다 .
5
[ 실행 ] 버튼을 누릅니다 .
LIB 부품명이일치하는라이브러리가전부전개됩니다 .
라이브러리의전개가종료되면대화창이표시되므로 ,[OK] 버튼을눌러주십시오 .

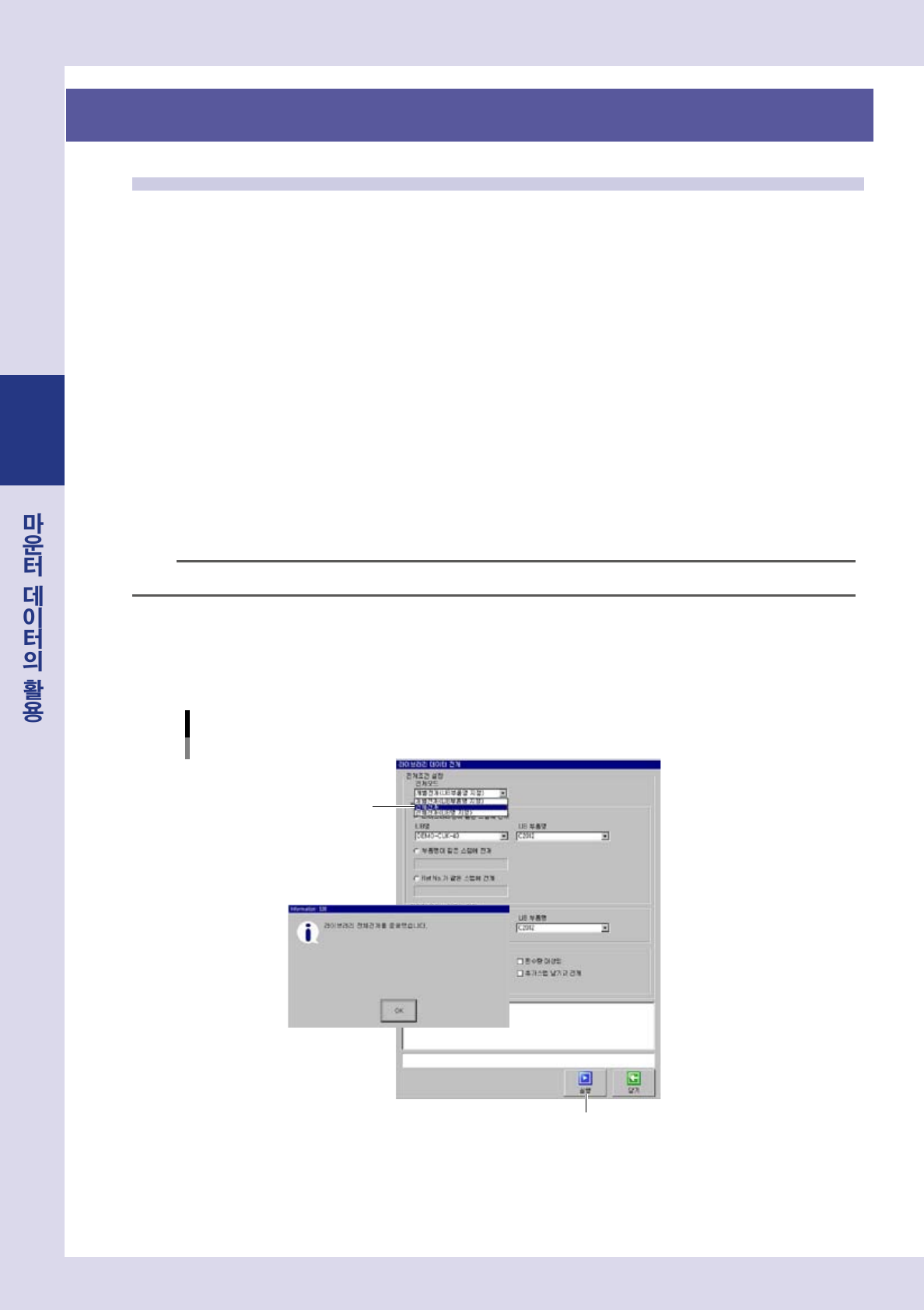

「라이브러리 전개」화면
Step4
Step5
28320-P9- 00
6
[ 닫기 ] 버튼을 눌러서 , 라이브러리의 전개를 종료해 주십시오 .
[ 닫기 ] 버튼을누르면 ,「셋업」화면으로되돌아갑니다 .
7
[ 저장 ] 버튼을 눌러서 , 검사 데이터를 저장합니다 .
