2-85
2
5

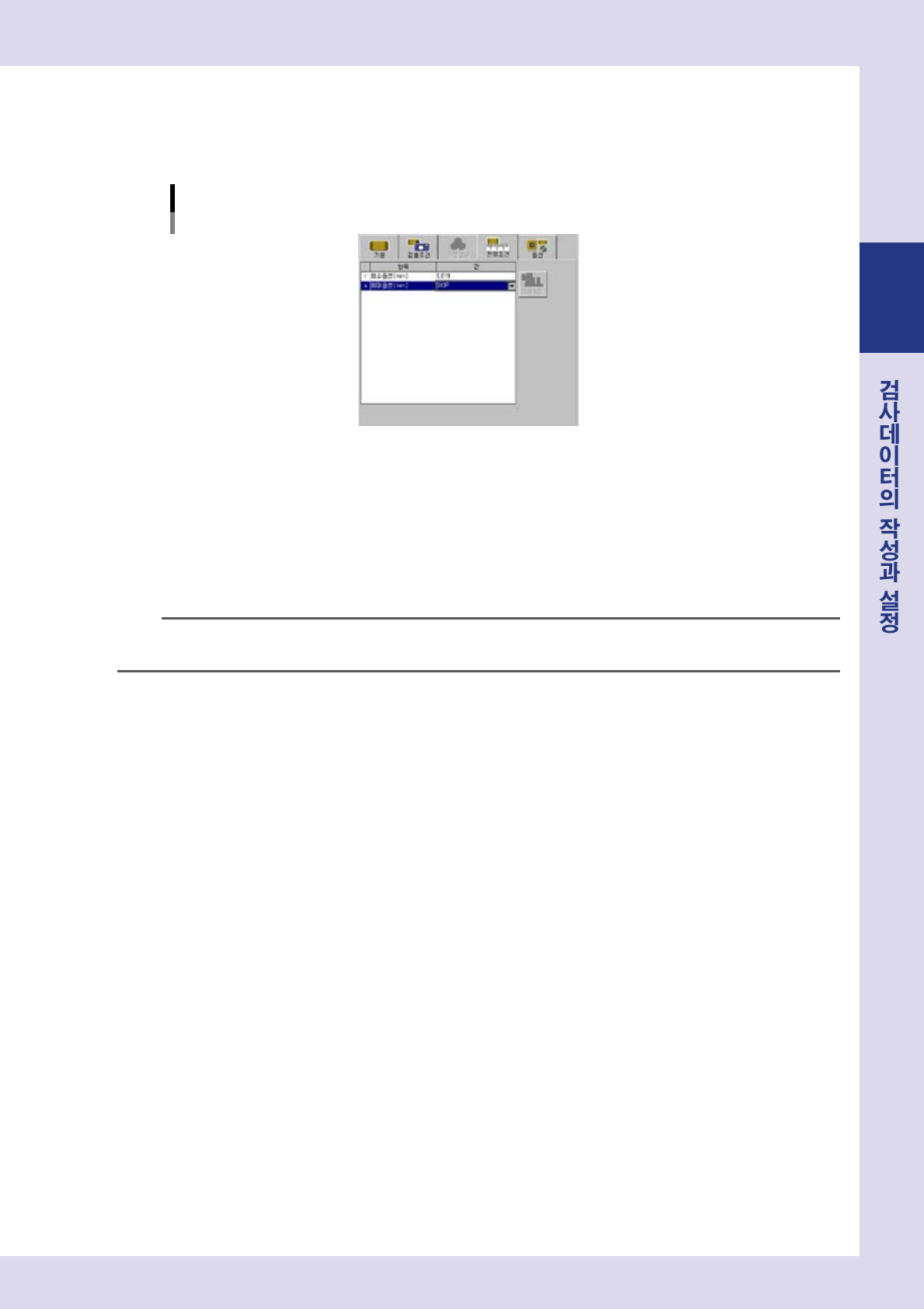

판정조건 파라미터를 설정합니다 .
「판정조건」탭화면을열어서 ,「r.최소옵셋 (mm)」「S.최대옵셋 (mm)」에옵셋값을입력해주십시오 .
규격이미확정일경우는 ,높이측정결과를참고로최소값 / 최대값을결정해주십시오 .
판정조건 파라미터
높이측정
282A3-P9-00
r. 최소 옵 셋 (mm)
「기준」높이측정값과 ,「포인트측정」또는「라인측정」높이값의차가이값보다미만일경우에NG
로판정됩니다 .「SKIP」으로설정하면판정을실행하지않습니다 .
s. 최대옵셋 (mm)
「기준」높이측정값과 ,「포인트측정」또는「라인측정」높이값의차가이값보다클경우에NG 로
판정됩니다 .「SKIP」으로설정하면판정을실행하지않습니다 .
n
요점
Step1 에서 작성한 스탭위치를 기준으로 해서 , 측정할 스탭을 전부 작성해 주십시오 . Step5 에서 설정한 스탭을 선택해서 스
탭을 추가하고 , 작성된 스탭을 측정점으로 이동시킵니다 .
6
높이측정 스탭의 테스트를 실행합니다 .
1. 높이측정스탭을선택하고 ,[ 스탭 ] 버튼을눌러주십시오 .
2. 결과를확인한후 ,[ 종료 ] 버튼을누릅니다 .
3. 테스트결과에따라서설정내용을재검토해주십시오 .
제 3 장 마운터 데이터의 활용
검사기데이터작성용소프트웨어P-ToolAOI 판을사용해서 ,마운터의기판데이터를바탕으로검사데이터를작성하고 ,검사
기로읽어들인부품탑재위치에부품의검사라이브러리를부착할수가있습니다 .YAMAHA마운터이외의기판데이터를사용
할경우에는 ,CAD 데이터나텍스트파일을ASCII 데이터로변환해서 ,P-ToolAOI 판에등록함으로서검사데이터를작성할
수가있습니다 .
목차
검사데이터 작성에서 라이브러리 전개까지의
흐름 3-1
1. 검사데이터의 작성 3-2
1.1 형상대응표의 작성 3-2
1.1.1 형상대응표편집화면의기동 3-2
1.1.2 데이터등록방법 3-4
1.2 P-Tool 의 설정 3-6
1.3 기판데이터의 작성 3-9
2. 검사데이터의 취입과 등록 3-11
2.1 검사데이터의 취입 3-11
2.2 기판 전체화상의 작성 3-15
2.3 기판 피듀셜의 등록 3-16
3. 라이브러리의 전체전개 3-18
3.1 라이브러리의 전체전개 3-18
3.2 라이브러리의 작성 3-19
3.3 라이브러리의 확인과 수정 3-20
3.4 라이브러리의 재등록 3-22
3.5 라이브러리의 재전개와 확인 3-23
4. 뷰 작성 , 화상저장 3-25
3-1
3
검사데이터 작성에서 라이브러리 전개까지의
흐름
P-ToolAOI 판 ( 옵션 ,이하P-Tool 이라고함 ) 은 ,마운터에서작성한기판데이터로부터검사데이터를작성
하는「기판데이터변환툴」입니다 .이툴을사용함으로서 ,복잡한프로그래밍작업을하지않고검사데이터를
작성할수가있습니다 .
본장에서는 ,P-Tool 로검사데이터를작성하고 ,검사기에서작성한검사데이터를읽어들여서 ,라이브러리를
전개하고 ,뷰화상을저장하기까지의순서에대해서설명합니다 .
P-Tool 을통해서실행하는 ,검사데이터의작성부터라이브러리를등록하기까지의흐름은다음과같습니다 .
검사데이터 작성에서 라이브러리 전개까지의 흐름
1. 데이터 작성（P-Tool）
형상대응표의 편집
P-Tool에 검사기를 등록
검사데이터 작성
２. 검사데이터의 취입
검사데이터의 취입
기판 전체화상의 등록
기판 피듀셜의 등록
３. 라이브러리의 전체전개
뷰 화상의 저장
４. ライブラリの全展開
라이브러리의 전체전개
라이브러리의 확인/수정
수정후의 라이브러리 재등록
수저한 라이브러리의 재전개
4. 뷰 화상저장
