4-3
4
3
기본 파라미터를 선택합니다 .
다음과같이설정해주십시오 .
1.「E.LIB 명」에라이브러리명을입력해주십시오 .복수의스탭을선택한경우에는 ,여기에서입력한
같은LIB 명이모든스탭에설정됩니다 .
2.「F.LIB 부품명」에라이브러리부품명을입력해주십시오 .복수의스탭을선택한경우에는 ,여기에
서입력한같은LIB 부품명이모든스탭에설정됩니다 .
참고
LIB 부품명은 부품명칭과 사이즈 등을 조합해서 , 알기쉽도록 지정하실 것을 권장합니다 .
3. Ref 번호를입력합니다 .복수의스탭을선택한경우에는 ,여기에서입력한같은Ref 번호가모든스
탭에설정됩니다 .
n
요점
동일 Ref 번호를 설정하면 , 하나의 부품으로서 인식됩니다 .
기본 파라미터의 설정
1
2
3
28403-P9-00
4
기준 스탭의 라이브러리 등록을 합니다 .
부품중앙의기준스탭을선택하고 ,라이브러리란의[ 등록 ] 버튼을누릅니다 .
라이브러리의 등록
부품 중앙의 기준 스탭을 선택
[등록]버튼
28404-P9-00
n
요점
선택되어 있는 스탭의 중심이 부품 라이브러리의 중심이 됩니다 .
4-4
4
5

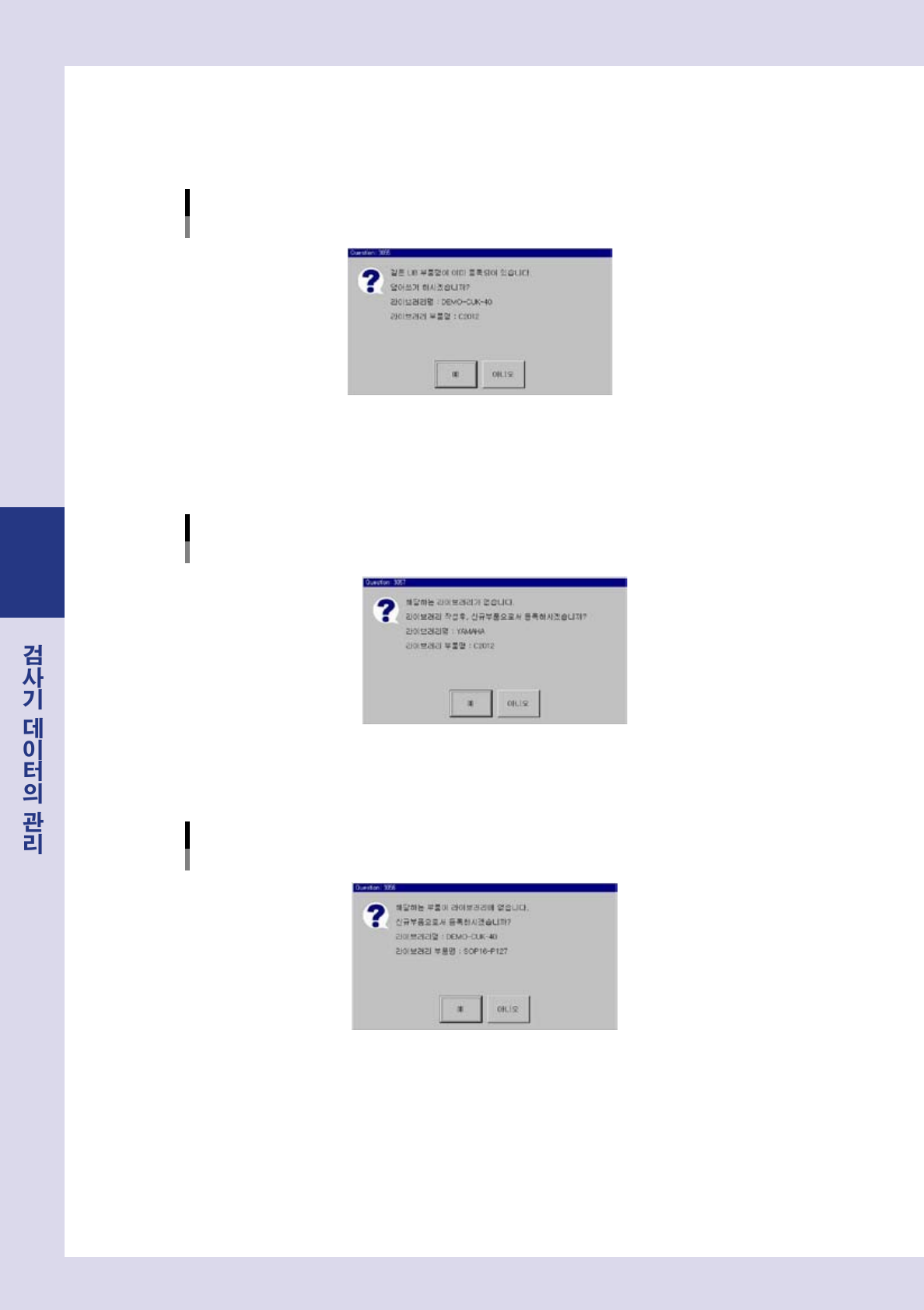

확인 대화창의 내용을 확인하고 [ 예 ] 버튼을 누릅니다 .
█
LIB 부품명이 동일 LIB 명에 등록완료된 경우
다음과같은메시지가표시되므로 ,[ 예 ] 버튼을누르면등록완료라이브러리가덮어쓰기됩니다 .
확인 메시지
같은 LIB 부품명으로 등록완료된 경우
28405-P9-00
█
LIB 부품명이 다른 LIB 명에 등록완료된 경우
다음과같은메시지가표시되므로 ,[ 예 ] 버튼을누르면라이브러리가작성되어 ,신규부품으로서등
록됩니다 .
확인 메시지
해당 LIB가 없을 경우
28406-P9-00
█
LIB 부품명을 신규로 등록할 경우
다음과같은메시지가표시되므로 ,[ 예 ] 버튼을누르면등록완료라이브러리가신규등록됩니다 .
확인 메시지
신규등록
28407-P9-00
4-5
4
1.2 라이브러리의 편집
1.2.1 라이브러리의 상세설정
[ 검사 데이터 ]-「스탭」화면의 기본 파라미터에 있는 라이브러리 란의 [ 상세 ] 버튼을 누르면 ,「라이브러리
상세」화면이 표시됩니다 . 이 화면에서는 이미 등록되어 있는 라이브러리의 편집을 할 수 있습니다 .
「라이브러리 상세」화면의 주된 기능에 대해서 다음과 같이 설명합니다 .
「라이브러리 상세」화면
4 5678
9
10
123
11
12
13
15
14
16
1718 19 20
28408-P9-00
항목 / 버튼명 내용
1
참조처 라이브러리의저장처를표시합니다 .
2
LIB 명 선택한라이브러리의라이브러리명을표시합니다 .
3
LIB 부품명 선택한라이브러리의라이브러리부품명을표시합니다 .
4
라이브러리수 라이브러리에저장한라이브러리수를표시합니다 .
5
스탭수 라이브러리에저장한스탭수를표시합니다 .
6
신규등록 새롭게라이브러리명이나라이브러리부품명을등록합니다 .
7
복사 라이브러리데이터를복사합니다 .복사원데이터를선택후 ,복사처를선택합니다 .
8
부품검색 라이브러리부품명으로검색을실행합니다 .
9
이름변경 선택한라이브러리명이나라이브러리부품명을변경합니다 .
10
삭제 라이브러리를삭제합니다 .삭제할라이브러리를선택후 ,이버튼을누릅니다 .
11
라이브러리갱신 라이브러리의관리파일을갱신합니다 .
12
가져오기 / 내보내기 라이브러리를가져오기 / 내보내기합니다 .
13
등록부품화상
선택한라이브러리의화상을표시합니다 .
화상은라이브러리를등록했을때 ,자동으로저장됩니다 .
14
사용스탭수 선택한라이브러리에사용한스탭수를표시합니다 .
15
스테이터스일람 라이브러리의각스탭의스테이터스를표시합니다 .
16
각도변경 라이브러리의부착각도를변경합니다 .
17
스탭상세 선택한스탭의상세를표시합니다 .
18
줌 표시화상을확대또는원래사이즈로되돌립니다 .
19
저장 편집한내용을저장합니다 .
20
닫기 「라이브러리상세」화면을닫습니다 .
