2-59
2
e. 매칭타입
완전 : 검사문자열과검출문자열이완전히일치하는지검사합니다 .
부분 : 검출문자열중에검사문자열이포함되어있는지검사합니다 .
4
스탭 테스트를 실행합니다 .
1. [ 스탭 ] 버튼을눌러서 ,작성한스탭의테스트를실행해주십시오 .
2. 화면좌측위의검출데이터를확인한후 ,[ 종료 ] 버튼을누릅니다 .
5
[ 결과 ] 버튼을 눌러서 ,「검사결과」화면을 표시합니다 .
1. 검출된문자가 ,인식도가높은순으로표시됩니다 .() 내에인식스코어가% 로표시됩니다 .
2. 인식스코어결과를바탕으로 ,「판정조건」파라미터의「f.최소스코어」를재검토해주십시오 .
3. [ 자동계측 ] 버튼을누르면 ,테스트결과의최대X 폭이「검출조건」파라미터의「E.문자사이즈 X」
에입력되며 ,최대Y 폭이「F.문자사이즈Y」에입력됩니다 .
참고
문자의 인식상태에 따라서 ,「문자 사이즈」는「AUTO」로 설정하는 것이 좋을 경우가 있습니다 .

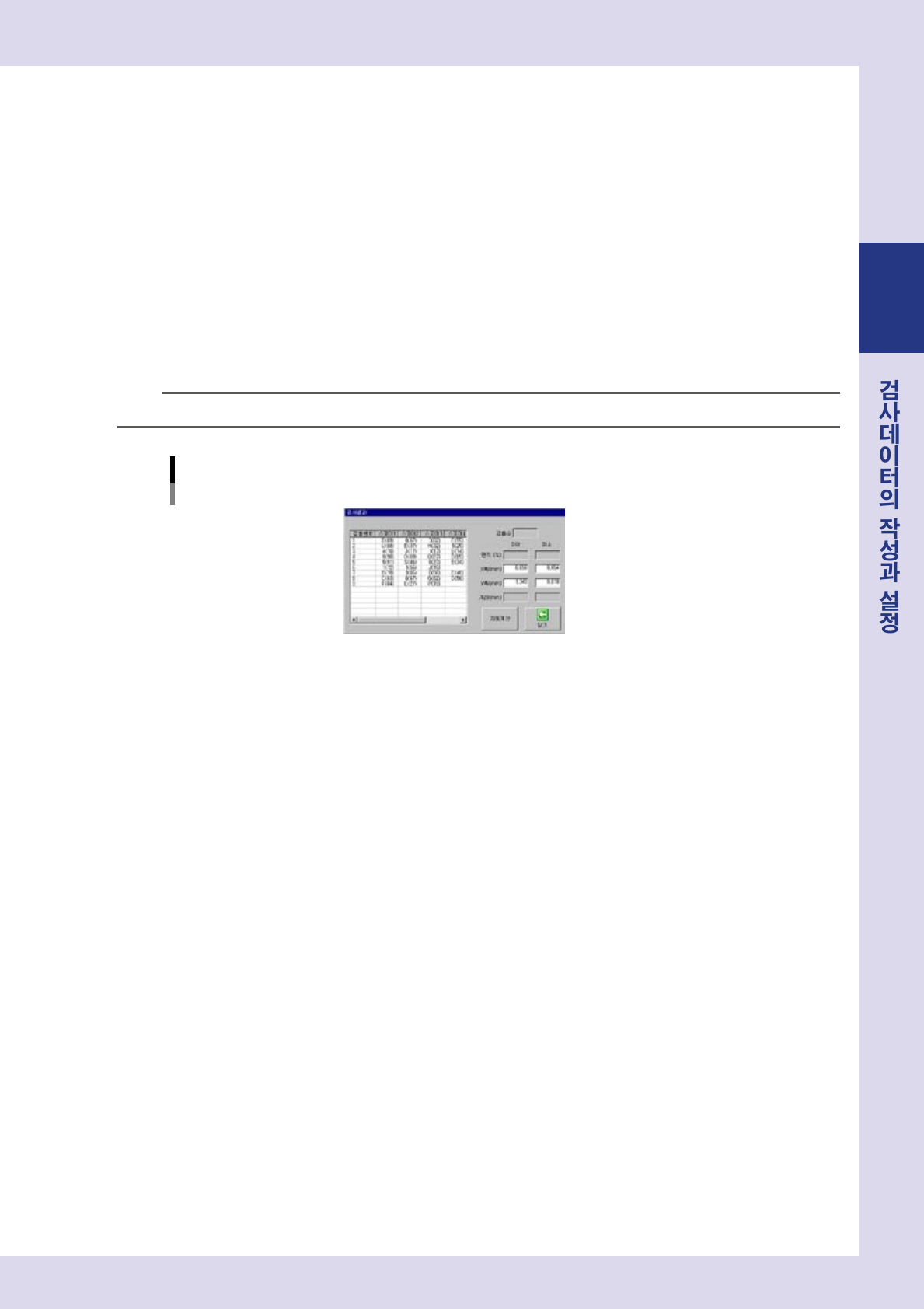

「검사결과」대화창
28269-P9-00
6
재차 , 스탭 테스트를 실행합니다 .
1. [ 스탭 ] 버튼을눌러서 ,재차스탭테스트를실행해주십시오 .
2. 검출데이터를확인한후 ,[ 종료 ] 버튼을누릅니다 .
검출 데이터
ThresholdNo. : 검출한경계값의번호입니다 .
Detect : 인식한문자의최대인식스코어의문자입니다 .
Score : 정확하게인식한문자의최소인식스코어입니다 .
3. 테스트결과에따라서 ,검출조건파라미터와판정조건파라미터를재검토해주십시오 .
2-60
2
8.4 부품 체크
이 검사 스테이터스는 , 부품본체를 검출해서 , 결품 / 위치 틀어짐을 검사할 경우에 사용합니다 .
1
스탭을 설정합니다 .
1. 스탭범위를작성합니다 .
2. 검사스테이터스를「부품체크」로설정합니다 .
3. 경계값을설정합니다 .
참고
스탭 범위의 작성과 경계값의 설정에 관해서는 , 본 장「7.1 스탭 설정의 기본순서」를 참조해 주십시오 .
검사 스테이터스
부품 체크
「부품 체크」로 설정
28270-
P
9-00
2
검출조건 파라미터를 설정합니다 .
「검출조건」탭을열어서 ,다음의파라미터를설정해주십시오 .
검출조건 파라미터
검사 스테이터스:부품 체크
A
C, D
28271-P9-00
A. 기준면적 (mm
2
)
[ 기준면적 ] 버튼을누르면 ,작성한스탭범위의면적이자동으로설정됩니다 .
C, D. 최소 검출사이즈 (mm)
검사대상물의최소사이즈를설정합니다 .
이값은Step5 의「결과」화면에서자동계산해서설정되므로 ,처음에는설정할필요없습니다 .
2-61
2
3
판정조건 파라미터를 설정합니다 .
「판정조건」탭화면을열어서 ,다음의파라미터를설정해주십시오 .
판정조건 파라미터
검사 스테이터스:부품체크
28272-P9-00
A~D. 허용 옵셋량 N~W(mm)
상하좌우방향의위치틀어짐허용범위를설정합니다 .
L. 최소면적 (%)
검출한면적의기준면적에대한비율이 ,그값보다미만일경우에NG 로판정됩니다 .
•
참고값 70%
M. 최대면적 (%)
검출한면적의기준면적에대한비율이 ,이값보다클경우에NG 로판정됩니다 .
•
참고값 130%
O. 허용 경사량 ( 도 )
등록각도로부터의θ허용틀어짐각도를선택해주십시오 .(SKIP,0,5,10,15,20,25,30 도 )
4
스탭 테스트를 실행합니다 .
1. 파라미터의설정이완료되면 ,[ 스탭 ] 버튼을눌러서 ,작성한스텝의테스트를실행해주십시오 .
2. 검출데이터를확인한후 ,[ 종료 ] 버튼을누릅니다 .이때 ,테스트결과가「NG」라도문제없습니다 .
5
[ 결과 ] 버튼을 누릅니다 .
「검사결과」화면이표시되므로 ,[ 자동계산 ] 버튼을눌러주십시오 .
검출조건파라미터의「C.최소검출사이즈X」에X 폭의실측값의70% 가입력되며 ,「D.최소검출사이
즈Y」에도Y 폭의실측값의70% 가입력됩니다 .
6
재차 , 스탭 테스트를 실행합니다 .
1. [ 스탭 ] 버튼을눌러서재차스탭테스트를실행해주십시오 .
2. 검출데이터를확인한후 ,[ 종료 ] 버튼을누릅니다 .
검출 데이터
ThresholdNo. : 검사한경계값의번호입니다 .
dx=,dy= : 스탭범위와검출영역중심의틀어짐량입니다 .
Area= : 검출면적의기준면적에대한% 입니다 .
3. 테스트결과에따라서 ,「검출조건」「판정조건」파라미터를재검토해주십시오 .
