An der SIPLACE X-Serie S kann an Stellplatz 2 ein SIPLACE WPC5/WPC6 betrieben werden.
Hierfür muss:
●
Ein fester Tisch für SIPLACE WPC eingebaut werden.
●
Die Gurtabfallrutsche getauscht werden.
●
Ein Umbau der Haube erfolgen.
●
Eine Schutzabdeckung am SIPLACE WPC5/WPC6 angebracht werden.
●
Kalibrierungen in der Stationssoftware vorgenommen werden.
2.1 Übersicht SIPLACE WPC5/WPC6
Abb.6: Übersicht SIPLACE WPC5/WPC6
1. SIPLACE X-Serie S
2. SIPLACE WPC5/WPC6
3. Non-Stop Modul (nur bei SIPLACE
WPC6)
HINWEIS
Stellplatz
Der SIPLACE WPC5/WPC6 kann an der SIPLACE X-Serie S nur am Stellplatz 2 betrieben
werden.
Review
2 Kurzbeschreibung
2.2 SIPLACE WPC5/WPC6-Einzug Übersicht
20 Assembly Instructions / Montageanleitung SIPLACE WPC an SIPLACE X-Serie S SIPLACE WPC on SIPLACE X Se-
ries S 03/2020
2.1.1 Baugruppenübersicht
Abb.7: Baugruppenübersicht
1. Schutztüre
2. Non-Stop Modul (nur bei SIPLACE
WPC6)
3. NOT-HALT-Taster
4. Hauptschalter
5. Schutzabdeckungen über der Strom-
versorgung
6. Kurbel zum Anheben oder zum Absen-
ken des Fahrgestells
7. Schutzabdeckungen über der Hubme-
chanik (Turm)
8. Zuführachse mit Flächenmagazinträger
9. Abdeckung über dem Antrieb der
Zuführachse
2.2 SIPLACE WPC5/WPC6-Einzug Übersicht
Abb.8: SIPLACE WPC5/WPC6-Einzug
1. Einschub-Bereich für den SIPLACE
WPC5/WPC6
2. Einschub-Bereich für den festen Tisch
mit 10freien Spuren
3. Einbauplatz für den Pipettenwechsler
4. Feeder-Control-Unit
Review
2 Kurzbeschreibung
2.3 Lieferumfang
Assembly Instructions / Montageanleitung SIPLACE WPC an SIPLACE X-Serie S SIPLACE WPC on SIPLACE X Se-
ries S 03/2020
21
2.3 Lieferumfang
BE-Tisch SIPLACE X-Serie S für WPC [00119743S02]
Anzahl Bezeichnung Artikelnummer
1 Fester Tisch mit WPC 03110607-xx
1 Brückenabdeckung WPC auf X-Serie S 03113720-xx
1 Brückenabdeckung WPC auf X-Serie S kurz 03117888-xx
1 Schutzplatte WPC kpl. X-Serie S 03115118-xx
1 Spurlineal / Sicherheitsmark., 10 Spuren 03115124-xx
1 Gurtrollencontainer kpl. /WPC 03060460-xx
1 Abfallbehälter /WPC 03048906-xx
1 Montageanleitung "SIPLACE WPC5 an X-Serie S" 00197501-xx
1 Aufrüstsatz WPC M2 CAN-Switch X-Serie S 03105017-xx

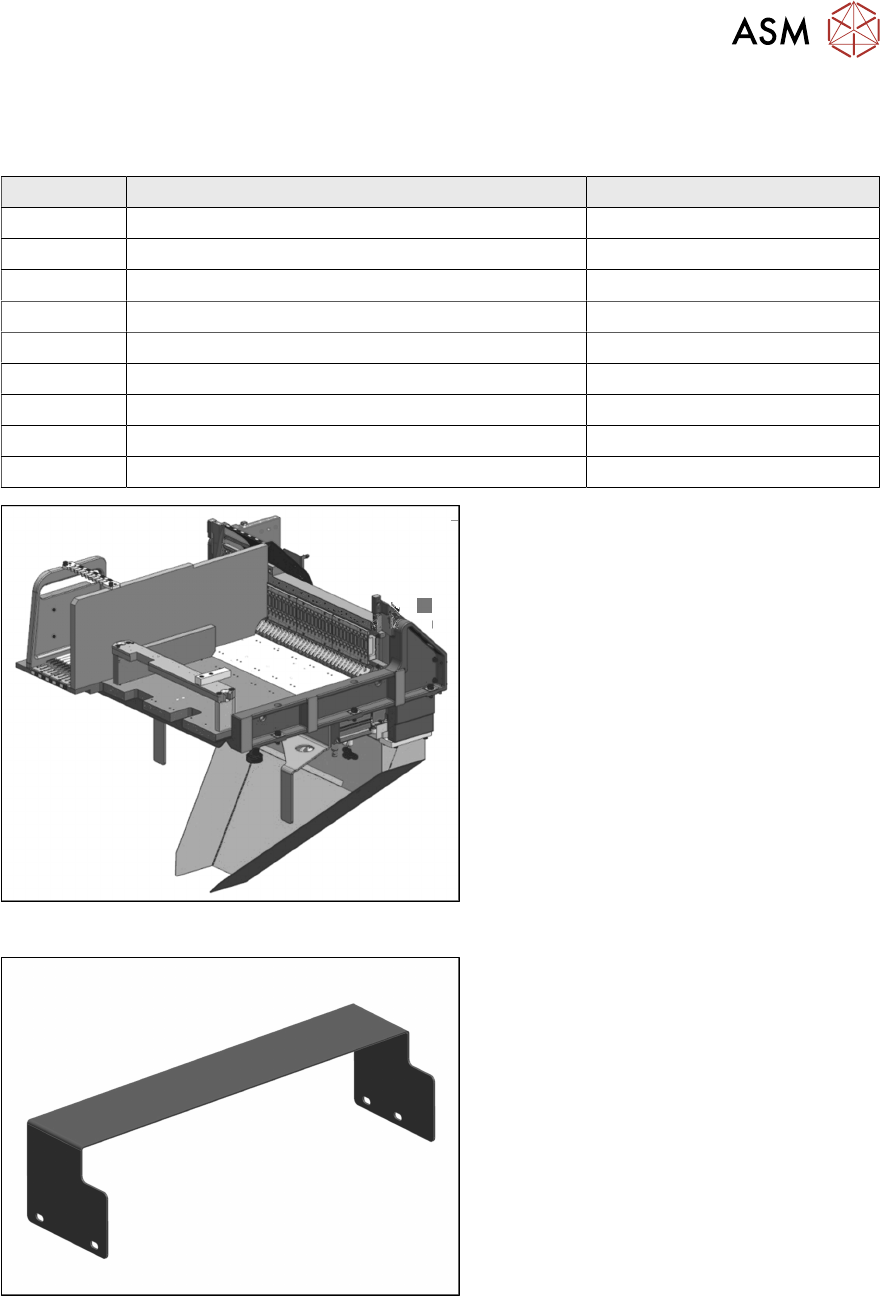

Abb.9: Fester Tisch mit WPC [03110607-xx]
●
Fester Tisch mit WPC [03110607-xx]
Abb.10: Brückenabdeckung WPC auf X-Serie S
●
Brückenabdeckung WPC auf X-Serie S
[03113720-xx] (40 mm)
●
Brückenabdeckung WPC auf X-Serie S
kurz [03117888-xx] (30mm)
