Exakte Höhe des SIPLACE WPC5/WPC6 einstellen
Abb.39: Messung mit Schieblehre
Abb.40: Aluklotz am BE-Wagen
Stellen Sie den SIPLACE WPC5/WPC6
durch die Öffnung (1)
am Abdeckblech
der Zuführachse mit Hilfe eines Mess-
schiebers auf die korrekte Höhe ein.
Messen Sie mit Hilfe der Schiebelehre
die Höhe des SIPLACE WPC5/WPC6
von der weißen Gleitfläche für die Ma-
gazinträger (2)
auf den Aluklotz am BE-
Wagen Einzug (3)
. Die korrekte Höhe
muss 87 ± 0,5 mm betragen.
Ist die Höhe außerhalb der Spezifikati-
on, passen Sie jeden Fuß gleich an,
um den SIPLACE WPC5/WPC6 zur
korrekten Höhe anzuheben oder abzu-
senken.
Review
4 Aufgaben für das Bedienpersonal
4.2 Abdocken des SIPLACE WPC5/WPC6
Assembly Instructions / Montageanleitung SIPLACE WPC an SIPLACE X-Serie S SIPLACE WPC on SIPLACE X Se-
ries S 03/2020
39
4.2 Abdocken des SIPLACE WPC5/WPC6
Vorbereitende Arbeiten
Führen Sie unter Einzelfunktionen => Gesamte Maschine den Gesamt-Referenzlauf
durch.
Führen Sie einen SIPLACE WPC-Referenzlauf aus. Wählen Sie dazu Einzelfunktionen =>
Subsysteme
=> WPC und betätigen Sie die Schaltfläche Referenzlauf.
Bringen Sie mit Hilfe der Software die Hubachse des SPILACE WPC5/WPC6 in die Trans-
portstellung. Wählen Sie dazu die Schaltfläche In Transportposition fahren
. Der SIPLACE
WPC5/WPC6 wird in eine definierte Transportstellung gefahren, so dass er gefahrlos trans-
portiert werden kann.
Trennen Sie die Stromversorgung und die Datenverbindung vom SIPLACE WPC5/WPC6 ab.
Entfernen des SIPLACE WPC5/WPC6
Öffnen Sie die Maschinenabdeckungen vom entsprechenden BE-Tisch.
Fahren Sie den BE-Wagen aus der Maschine heraus.
Befestigen Sie die Sechskantwelle (Kurbel) am Hubmechanismus des SIPLACE WPC und
drehen Sie im Uhrzeigersinn, um den SIPLACE WPC5/WPC6 anzuheben.
Hören Sie auf, im Uhrzeigersinn zu drehen, wenn genug Freiraum vorhanden ist, um die
SIPLACE WPC5/WPC6 Einheit von der Maschine wegzuziehen. Der Zuführmechanismus
darf sich nirgends verfangen!
Entfernen Sie nun den SIPLACE WPC5/WPC6.
Transport des SIPLACE WPC5
Mit der Hubachse in der untersten Position (Transportposition) kann der SIPLACE WPC5/
WPC6 auf ebenen Böden verschoben werden.
Für den Transport auf einem Hubwagen drehen Sie bitte IMMER das Fahrgestell GANZ nach
oben. Falls dies nicht geschieht lastet das SIPLACE WPC Gewicht auf der Hubspindel des
Fahrgestells und die Spindel verbiegt sich.
Review
4 Aufgaben für das Bedienpersonal
4.3 Automatische Kalibrierung
40 Assembly Instructions / Montageanleitung SIPLACE WPC an SIPLACE X-Serie S SIPLACE WPC on SIPLACE X Se-
ries S 03/2020
4.3 Automatische Kalibrierung
Vor Betrieb des SIPLACE WPC5/WPC6 müssen Sie die Kalibrierung des festen Tisches vorneh-
men.
HINWEIS
Falsche Version der Stationssoftware
Auf Grund des Einzugstyps ist bei der Stationssoftware die Version 701.1 zwingend not-
wendig.

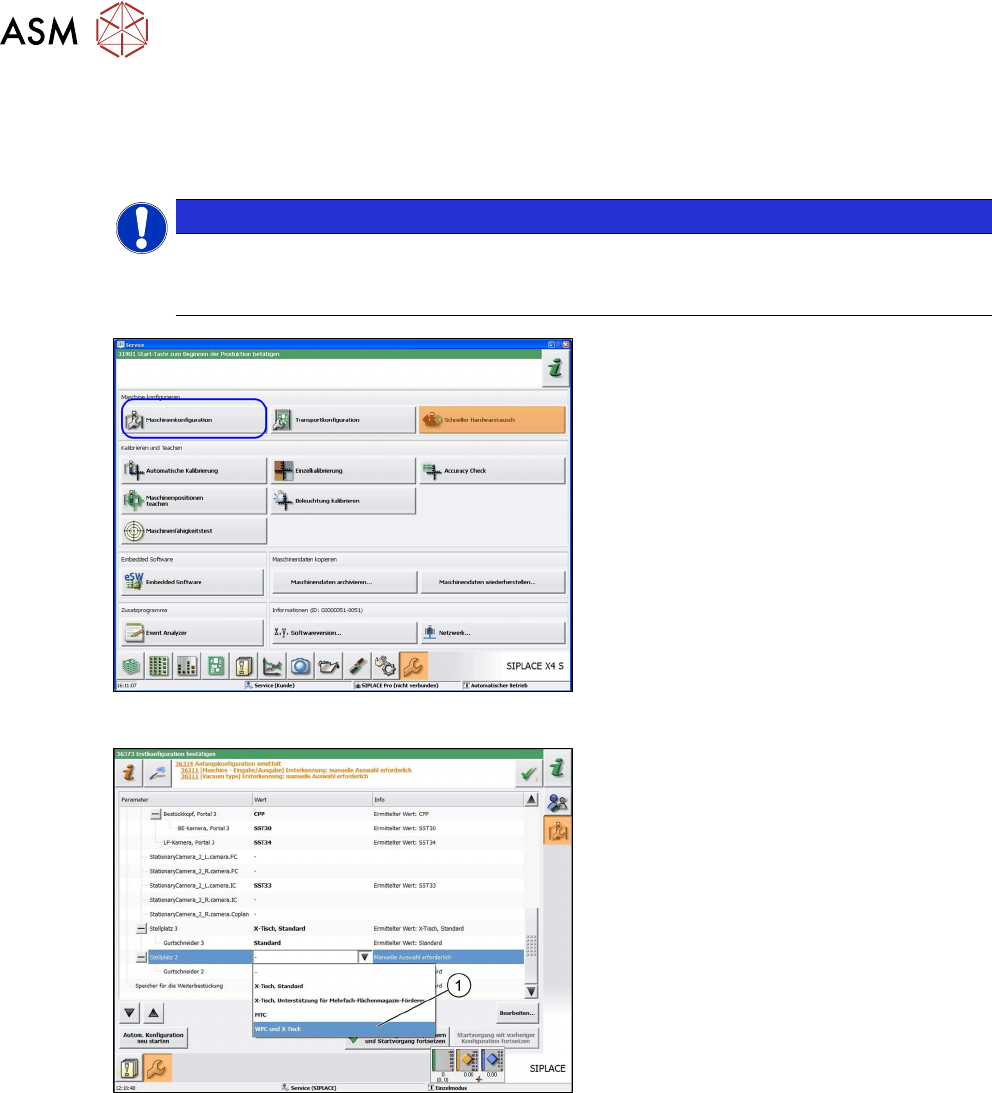

Abb.41: Maschinenkonfiguration
Klicken Sie in der Ansicht Stations-
software unter Service, Maschine
konfigurieren die Auswahl Maschi-
nenkonfiguration.
Abb.42: Tisch Typ
Wählen Sie in der Ansicht Maschinen-
konfiguration den Tisch Typ WPC
und X-Tisch (1) aus.
