Review 4 Aufgaben für das Bedienpersonal 4.3 Automatische Kalibrierung 42 Assembly Instructions / Montageanleitung SIPLACE WPC an SIPLACE X-Serie S SIPLACE WPC on SIPLACE X Se- ries S 03/2020 Abb.46: Zuführeinheiten kal…
Review
4 Aufgaben für das Bedienpersonal
4.3 Automatische Kalibrierung
Assembly Instructions / Montageanleitung SIPLACE WPC an SIPLACE X-Serie S SIPLACE WPC on SIPLACE X Se-
ries S 03/2020
41

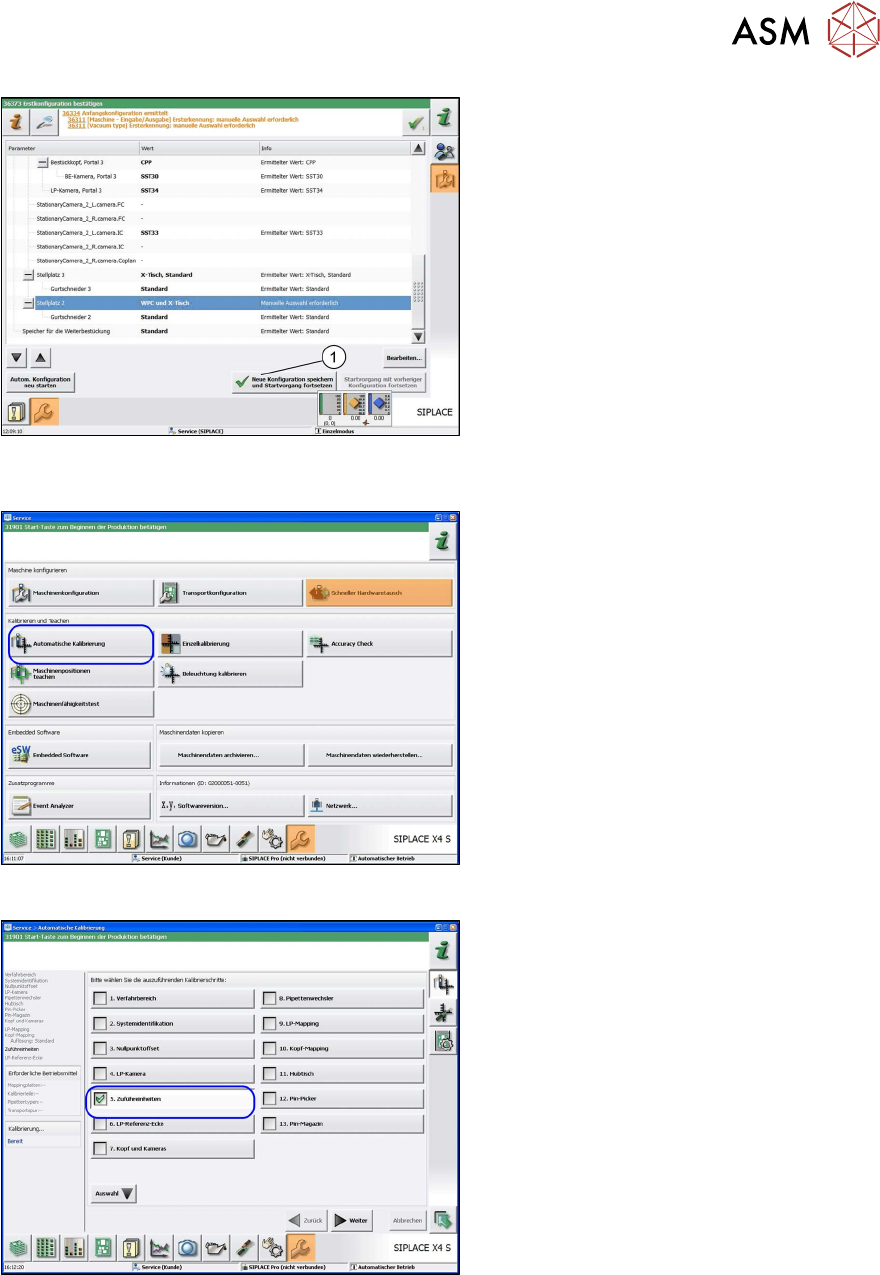

Abb.43: Neue Konfiguration speichern und Startvorgang
fortsetzen.
► Klicken Sie in der Ansicht Maschinen-
konfiguration den Button Neue Konfi-
guration speichern und Startvor-
gang fortsetzen (1).
ð Die Auswahl des Tisch Typs wird
bestätigt.
► Kehren Sie in die Sie in die Ansicht der
Stationssoftware
unter Service,
Maschine konfigurieren zurück.
Abb.44: Automatische Kalibrierung
► Klicken Sie in der Ansicht Stations-
software unter Service, Maschine
konfigurieren die Auswahl Automati-
sche Kalibrierung.
ð Die Ansicht Automatische Kali-
brierung öffnet sich.
Abb.45: Automatische Kalibrierung: Zuführeinheiten
► Wählen Sie in der Ansicht Automati-
sche Kalibrierung den Kalibierschritt
Zuführeinheiten
aus.
► Klicken Sie Weiter.
ð Die Ansicht Zuführeinheiten kali-
brieren öffnet sich.
Review
4 Aufgaben für das Bedienpersonal
4.3 Automatische Kalibrierung
42 Assembly Instructions / Montageanleitung SIPLACE WPC an SIPLACE X-Serie S SIPLACE WPC on SIPLACE X Se-
ries S 03/2020
Abb.46: Zuführeinheiten kalibrieren
► Wählen Sie in der Ansicht Zuführein-
heiten kalibrieren die Zuführeinheit
am Stellplatz 2 aus.
► Klicken Sie Starten.
Abb.47: Übernehmen
► Nach Erfolgreicher Kalibrierung wird an
Stellplatz 2 der X-Tisch angezeigt. Kli-
cken Sie Übernehmen
.
ð Die Kalibrierung ist beendet.
Review
5 Anhang
5.1 Auszüge aus der Serviceanleitung
Assembly Instructions / Montageanleitung SIPLACE WPC an SIPLACE X-Serie S SIPLACE WPC on SIPLACE X Se-
ries S 03/2020
43
5 Anhang
5.1 Auszüge aus der Serviceanleitung
Die folgenden Kapitel sind Auszüge aus der Serviceanleitung Ihrer Maschine. Dort finden Sie ggf.
weitere Informationen.
●
Serviceanleitung SIPLACE X-Serie S [DE:00197041‑xx] [EN:00197042‑xx]
5.1.1 DIP-Schalter am CAN-Switch einstellen
► Trennen Sie den CAN-Switch von der Spannungsversorgung.
► Entfernen Sie die beiden Befestigungsschrauben des Oberteils (Seite mit Aufkleber) und neh-
men Sie das Oberteil ab.
► Stellen Sie die DIP-Schalter ein:
Abb.48: Platine im CAN-Switch
HINWEIS
Standardeinstellung
Der CAN-Switch ist standardmäßig für die SIPLACE X-Serie S voreingestellt.
DIP-Schalter S1 im CAN-Switch [03083844-xx]
DIP-Schalter S1 ON OFF
S1.1 Testbetrieb Normaler Betrieb
S1.2 500 kBaud 1 MBaud
S1.3 Siehe Tabelle unten Siehe Tabelle unten
S1.4 Siehe Tabelle unten Siehe Tabelle unten
S1.5 Siehe Tabelle unten Siehe Tabelle unten
S1.6 ASC Test EIN ASC Test AUS
S1.7 120 Ohm CAN 1 Kein Abschlusswiderstand
S1.8 120 Ohm CAN 2 Kein Abschlusswiderstand
