Review 3 Aufstellen und Inbetriebnahme 3.2 Einbau Manueller Tisch Assembly Instructions / Montageanleitung SIPLACE WPC an SIPLACE X-Serie S SIPLACE WPC on SIPLACE X Se- ries S 03/2020 27 Abb.16: Schwerer Tisch für SIPLA…
Review
3 Aufstellen und Inbetriebnahme
3.2 Einbau Manueller Tisch
26 Assembly Instructions / Montageanleitung SIPLACE WPC an SIPLACE X-Serie S SIPLACE WPC on SIPLACE X Se-
ries S 03/2020
3.2 Einbau Manueller Tisch
HINWEIS
Kabel und Schläuche
► Achten Sie vor dem Einbau des Tisches darauf, alle Kabel und Schläuche für den
späteren Anschluss zu verlegen.

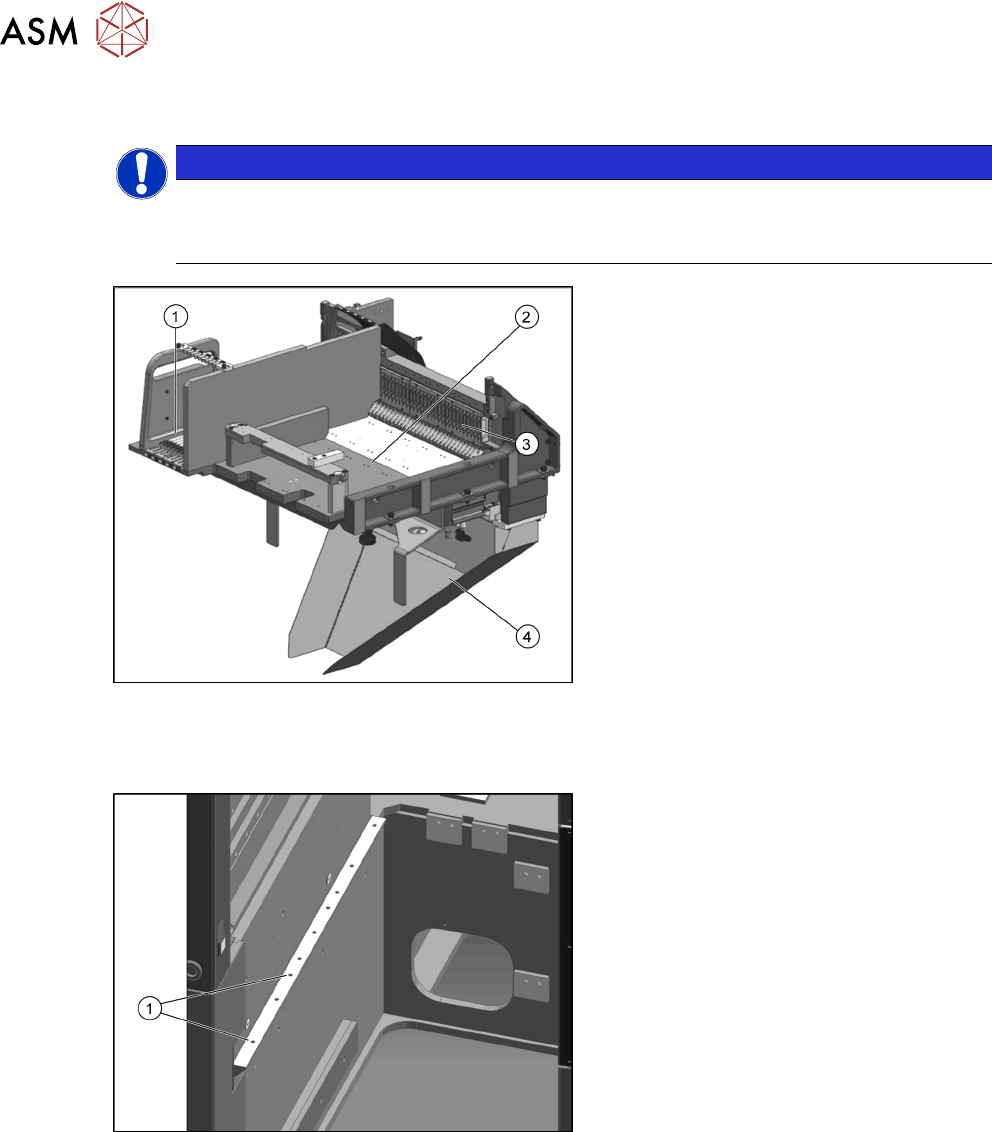

Abb.14: Manueller Tisch
1. Freie Spuren für Gurtrollencontainer
kpl. /WPC [03060460-xx]
2. Einschub für den SIPLACE WPC5/
WPC6
3. FCU
4. Abfallrutsche geschweißt WPC / JTF
[03111440-xx]
► Für den Einbau des festen Tisches muss die Gurtrutsche demontiert werden. Sehen Sie hier-
zu das Kapitel 3.5
"Gurtabfallrutsche einbauen" [}33].
Abb.15: Einbauposition 3
An der SIPLACE X-Serie S wird der feste
Tisch für SIPLACE WPC5/WPC6 an der
äußersten möglichen Position angebracht.
1. Einbauposition 3
Review
3 Aufstellen und Inbetriebnahme
3.2 Einbau Manueller Tisch
Assembly Instructions / Montageanleitung SIPLACE WPC an SIPLACE X-Serie S SIPLACE WPC on SIPLACE X Se-
ries S 03/2020
27

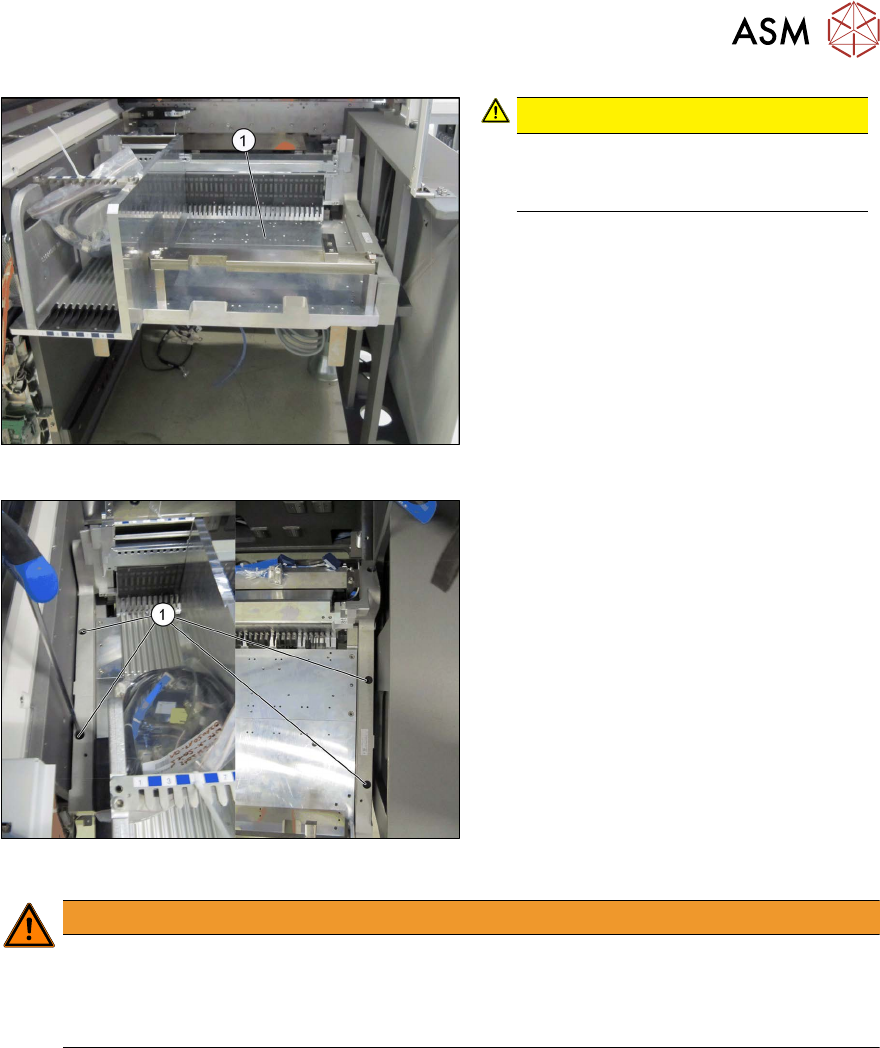

Abb.16: Schwerer Tisch für SIPLACE WPC5/WPC6
VORSICHT!
Schweres Maschinenteil
Nehmen Sie ggf. eine zweite Person
zu Hilfe.
.
► Heben Sie den festen Tisch für
SIPLACE WPC5/WPC6 (1)
ein.
► Ziehen Sie den Tisch nach vorne auf
die Position 3.
Abb.17: Festen Tisch befestigen
► Befestigen Sie den festen Tisch für
SIPLACE WPC5/WPC6 mit vier
Schrauben M8x20 [03042575-xx] an
der Maschine (1)
auf der Position 3.
WARNUNG
Instabiler Rahmen
Die Demontage des Vorderteiles des manuellen Tisches kann zur Instabilität des Rahmens
führen.
► Demontieren Sie das Vorderteil des manuellen Tisches nicht.
Review
3 Aufstellen und Inbetriebnahme
3.3 Einbau des CAN-Switch
28 Assembly Instructions / Montageanleitung SIPLACE WPC an SIPLACE X-Serie S SIPLACE WPC on SIPLACE X Se-
ries S 03/2020
3.3 Einbau des CAN-Switch
Für den Betrieb des SIPLACE WPC5/WPC6 ist der Einbau eines CAN-Switches notwendig.
Sehen Sie hierzu im Anhang den 5.2.1 "Aufrüstsatz WPC M2 CAN-Switch X-Serie S" [}48].
Abb.18: Aufrüstsatz COT-I 40 CAN-Switch 2. WPC
[03105017- xx]
●
Aufrüstsatz COT-I 40 CAN-Switch 2.
WPC [03105017-xx].
HINWEIS
Verlegung der Kabel
► Achten Sie bei der Verlegung der Kabel auf genug Spiel um später die Gurtabfallrut-
sche gut montieren zu können.
► Stellen Sie die DIP-Schalter am CAN-Switch ein. Sehen Sie hierzu das Kapitel 5.1.1 "DIP-
Schalter am CAN-Switch einstellen" [}43].
Abb.19: Kabel an CAN-Switch
► Schließen Sie die Kabel an den CAN-
Switch an.
●
CAN-Bus WPC M2 [03112552-xx] (1)
●
Adapterkabel [03105018-xx] (2)
●
Y-Kabel [03105669-xx] an X3 (3)
