3 Aufstellen und Inbetriebnahme
3.3 Einbau des CAN-Switch
Assembly Instructions / Montageanleitung SIPLACE WPC an SIPLACE X-Serie S SIPLACE WPC on SIPLACE X Se-
ries S 03/2020
31
Abb.26: Pneumatikschläuche am festen Tisch
► Ziehen Sie dazu die blinden Pneuma-
tikschläuche aus der Maschine.
► Entfernen Sie die Deckel von den
Pneumatikschläuchen.
► Schließen Sie die Pneumatikschläu-
che(1)
des festen Tisches an.
Der Anschluss X10bn bleibt offen.
► Sichern Sie die Kabel mit Kabelbindern und befestigen Sie, so dass nichts quetschen oder
scheuern kann.
Review
3 Aufstellen und Inbetriebnahme
3.4 Einbau der Brückenabdeckung SIPLACE WPC auf SIPLACE X-Serie‑S
32 Assembly Instructions / Montageanleitung SIPLACE WPC an SIPLACE X-Serie S SIPLACE WPC on SIPLACE X Se-
ries S 03/2020
3.4 Einbau der Brückenabdeckung SIPLACE WPC auf
SIPLACE X-Serie‑S
Abb.27: Brückenabdeckung SIPLACE WPC
●
Brückenabdeckung SIPLACE WPC
[03113720-xx] (40mm)
●
Brückenabdeckung SIPLACE WPC
kurz [03117888-xx] (30mm)
Bei Verwendung eines SIPLACE WPC mit
einer maximalen BE-Höhe von 40mm, mon-
tieren Sie die Brückenabdeckung SIPLACE
WPC [03113720-xx] (40mm).
Bei Verwendung eines SIPLACE WPC mit
einer maximalen BE-Höhe von 30mm, mon-
tieren Sie die Brückenabdeckung SIPLACE
WPC kurz [03117888-xx] (30mm).
Abb.28: Brückenabdeckung SIPLACE WPC
► Montieren Sie die Brückenabdeckung
SIPLACE WPC [03113720-xx] (40mm)
oder die Brückenabdeckung SIPLACE
WPC kurz [03117888-xx] (30mm)(1)
auf den SIPLACE WPC.
Abb.29: Brückenabdeckung SIPLACE WPC mit vier Schrau-
ben M6x8
► Befestigen Sie die Brückenabdeckung
SIPLACE WPC mit den vier Schrauben
M6x8(1)
.
Review
3 Aufstellen und Inbetriebnahme
3.5 Gurtabfallrutsche einbauen
Assembly Instructions / Montageanleitung SIPLACE WPC an SIPLACE X-Serie S SIPLACE WPC on SIPLACE X Se-
ries S 03/2020
33
3.5 Gurtabfallrutsche einbauen

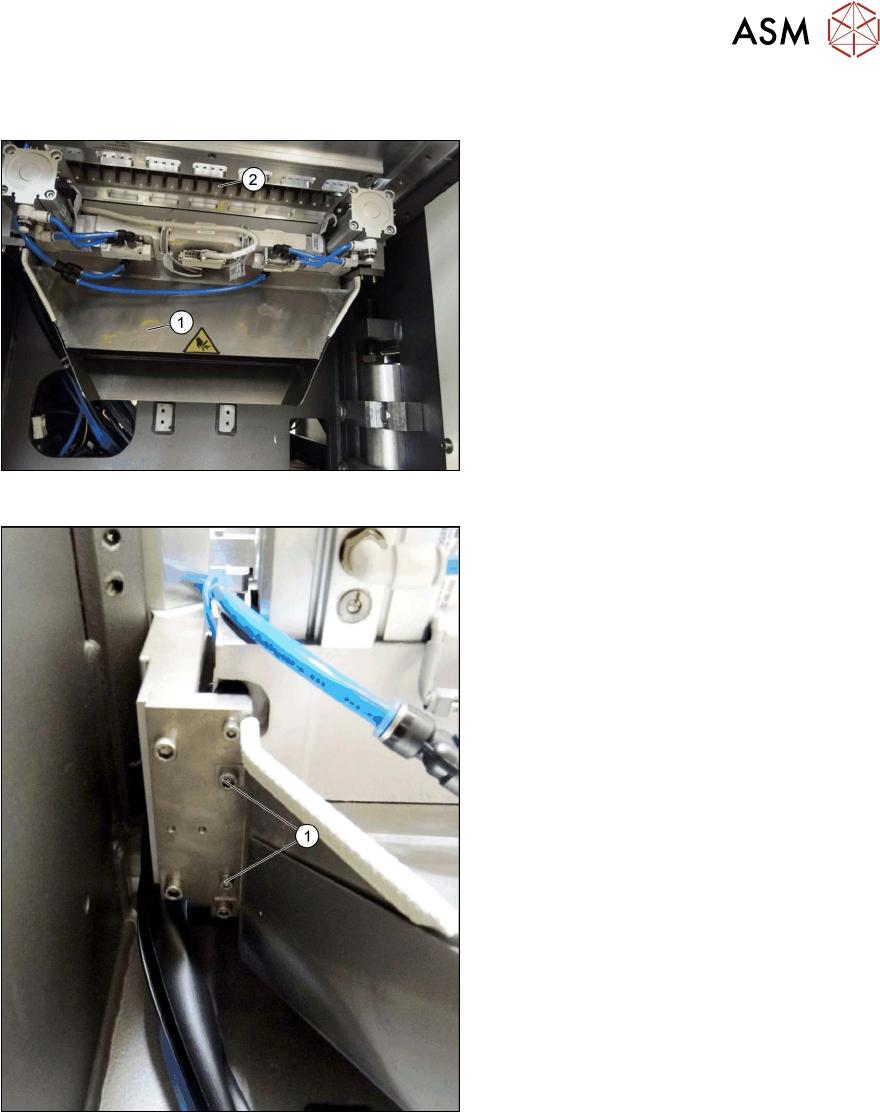

Abb.30: Gurtabfallrutsche
1. Gurtabfallrutsche
2. BE-Einzug
Abb.31: Befestigungsschrauben links
1. Befestigungsschrauben Gurtabfallrut-
sche links am Stellplatz
