9-41 创建型号数据 < 独立 > 复选框 安装在设备的正面 / 背面独立操作装置数 据 虽然下列装置没有安装在设备 ， 但预备安装该装置并且应用于设备时， 将 其事先反映到程序。 < 模型设备 > 复选框 吸嘴、 抛料盒、 其它装置等 < 通用设备 > 复选框 带式供料器、 杆式供料器、 盘式供料器、 相机 备注 使用者想在设备上安装新的装 置时， 需要选择模型设备或通用设 备后在…
9-40
{TzYG|˅Gn{TzYG|˅Gn
<生产方式>群
可以选择设备的PCB生产方式与运行方式。
备注 双悬臂设备的作业模式
1) 独立模式
在正面与背面各自生产不同型号时选择。
2) 联合(Join) 模式
少量生产相似的复数个型号时选择。能够一起使用正面与
背面的供料器，因此只安装较少的供料器后生产时可以选
择该型号。
3) 双分(Twin)模式
在正面与背面批量生产同一型号时选择。需要在正面与背
面各自安装供料器，因此需要较多供料器。
<该系统的应用工作>群
把构成生产线的各设备中所更改的系统设置内容适用于相应的PCB程序。
生成了程序后，如果下列系统数据被更改，则将其反映到程序
<修复>复选框
校准数据
<盘式供料器> 复选框
安装在设备的盘式供料器数据
<照像机> 复选框
安装在设备的相机数据
<抛弃>复选框
安装在设备的抛料盒数据
<流>复选框
安装在设备的助焊剂装置数据
9-41
创建型号数据
<独立>复选框
安装在设备的正面/背面独立操作装置数据
虽然下列装置没有安装在设备，但预备安装该装置并且应用于设备时，将
其事先反映到程序。
<模型设备> 复选框
吸嘴、抛料盒、其它装置等
<通用设备> 复选框
带式供料器、杆式供料器、盘式供料器、相机
备注 使用者想在设备上安装新的装置时，需要选择模型设备或通用设
备后在Line Modeler(LM) 把新的装置安装到该设备。
选择了需要反映的系统数据后，单击申请该职位把所选择的系统
数据反映到PCB 程序。
9.4.2.
Multi Job Setting
如果针对多程序进行优化时由于元件数量较多而无法配置所有的供料器，创建配置
群并且按照各配置群配置带式供料器并更换。
9-42
{TzYG|˅Gn{TzYG|˅Gn
阵列组设置
鉴于复数个生产型号之间的元件共用化比率，把两个型号之间的元件共用化比
率较高的型号予以群化，在生产隶属于该群的生产型号时不必更换供料器也能
生产这些型号。
如前所述地把使用同一供料器配置内容的生产型号组成一个群者称为“ 配置群
”。
如果JOB 文件里有很多型号，可以按照这种方式把不必更换供料器就能生产的
型号设定成群后决定各型号的生产顺序。

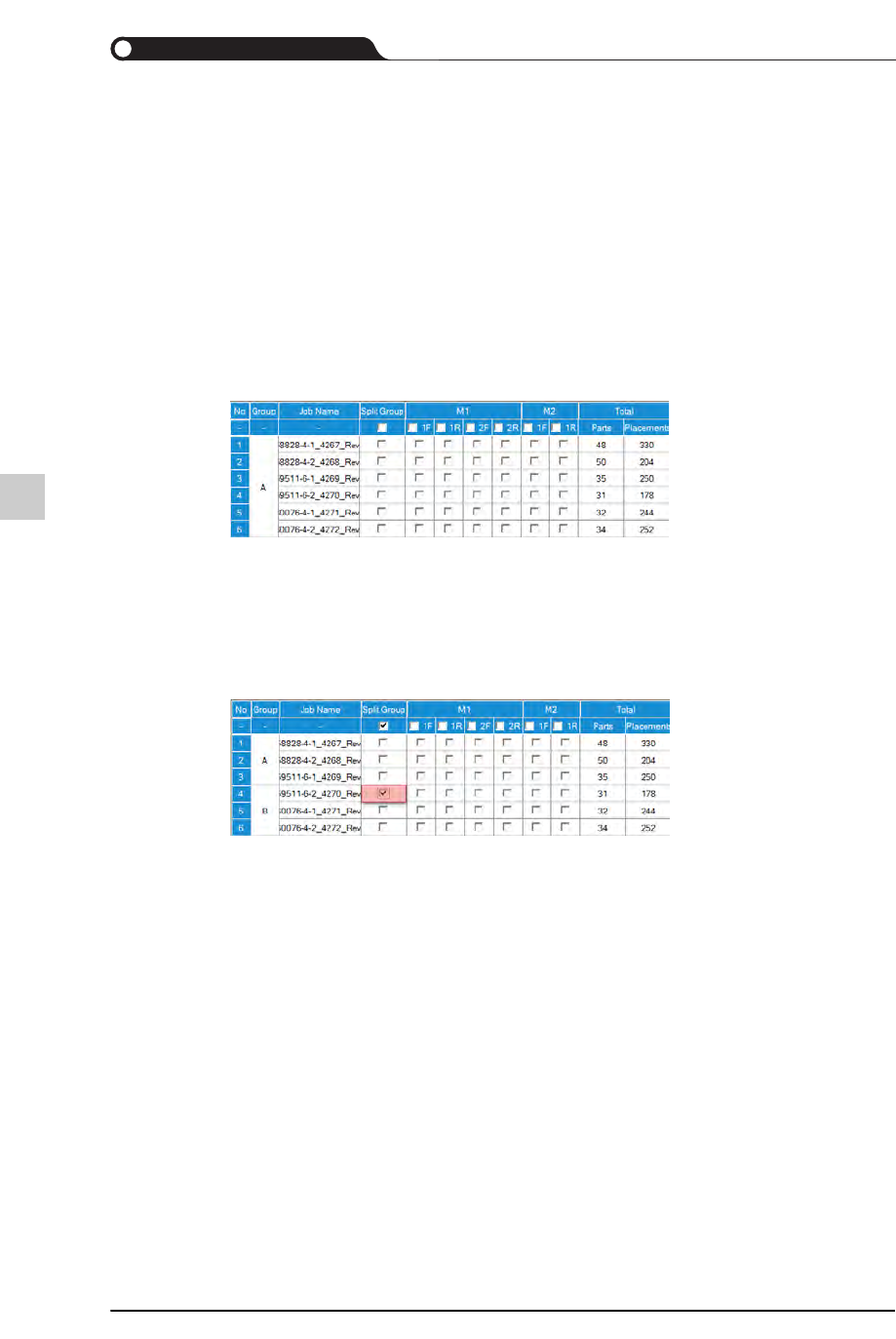

下面是一个配置群里存在着6个生产型号的情形。
如果整体供料器的数量少于生产整体型号时所使用的元件种类数，则无法不更
换供料器地生产整体型号。因此，为了尽量减少供料器的更换地生产整体型号
而需要创建新的供料器配置群。
如果需要从第四个生产型号开始创建新供料器配置群，请选择相当于4 号行的
<Split Group> 列。
