13-15 生产 STEP3. 选择 “Backup Pin” 选项卡后按压 <BUT Up> 按钮 STEP4. 按压 < 自动贴装 > 按钮把顶针配置到指定位置 STEP5. 把 PCB 投入输送机 如果是双面 PCB ,请使用下部面上贴装了元件的 PCB 。 STEP6. 确认 PCB 与顶针互相抵接的位置 STEP7. 如果顶针位置错误, 则以手动方式改变顶针位置 如果是单面 PCB ,则可以省略该过程。…

13-14
{TzYG|˅Gn{TzYG|˅Gn

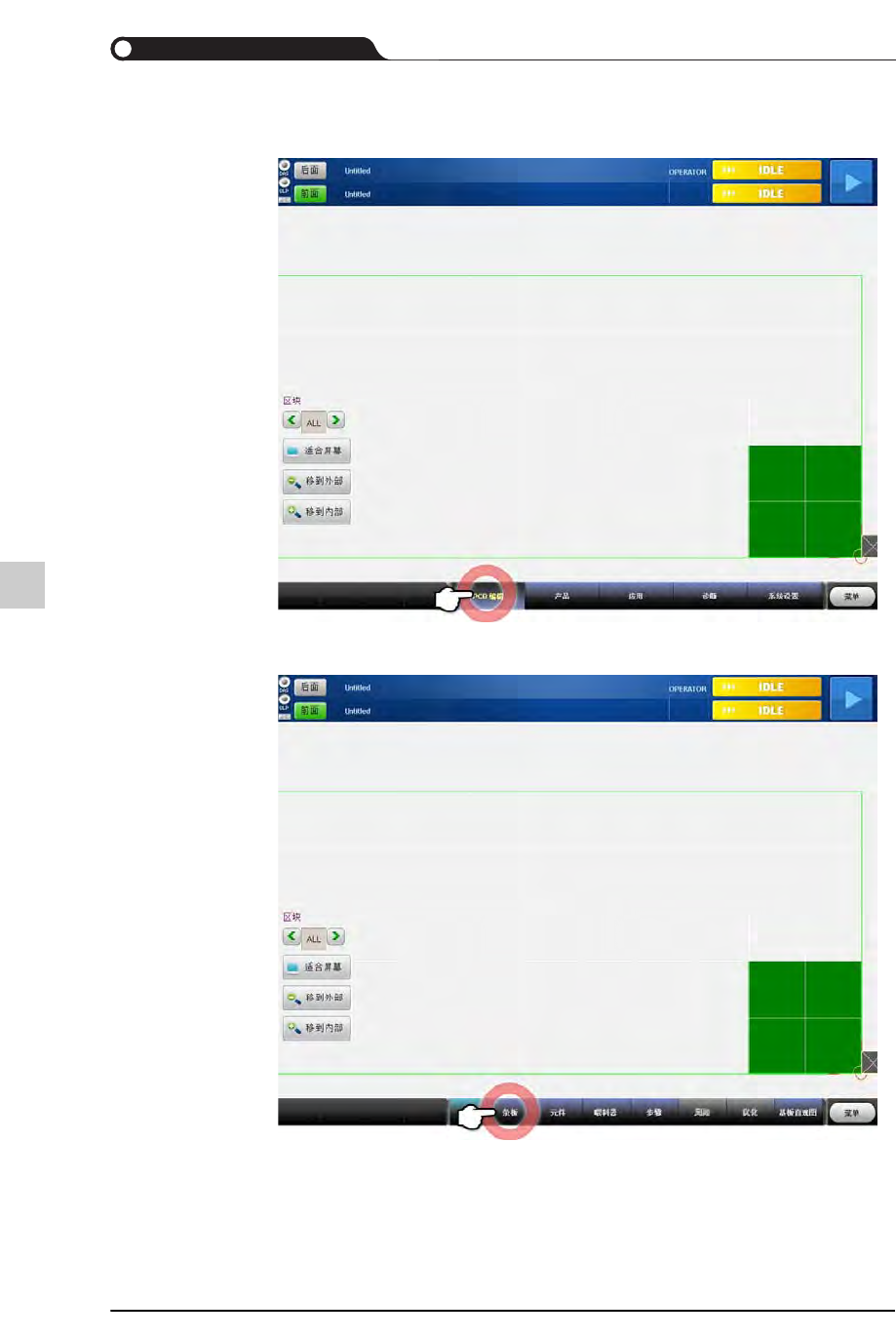

STEP1. 选择“PCB编辑”菜单。
STEP2. 选择“ 基板”子菜单。

13-15
生产
STEP3. 选择“Backup Pin”选项卡后按压<BUT Up>按钮
STEP4. 按压< 自动贴装> 按钮把顶针配置到指定位置
STEP5. 把PCB投入输送机
如果是双面 PCB,请使用下部面上贴装了元件的 PCB。
STEP6. 确认PCB与顶针互相抵接的位置
STEP7. 如果顶针位置错误,则以手动方式改变顶针位置
如果是单面 PCB,则可以省略该过程。
STEP8. 从输送机搬出PCB

13-16
{TzYG|˅Gn{TzYG|˅Gn
STEP9. 在<Backup Pin Position>领域选择其位置被改变的顶针后,利用视觉窗的
操纵功能(或示教盒)把基准相机移动到该顶针的位置,然后示教该位置
再按压<Get> 按钮
STEP10. 按压<自动回收> 按钮把顶针回收到保管位置
