SM431 Maintenance Handbook 14 Chap ter 1 Fast & Flexible Chip Shooter 维 护 条 件 本部 分介 绍设 备维护 作业 环境 、作业 工具 、维 修项 目等 。 3 . 撤 销 紧 急 停 止 1. 按 ‘EM G’ 开 关 2. 按 ‘ST OP’ 按钮 3. 按 ‘RE SET ’ 按 钮 警告 务必 排除 紧急 停止原 因后 重新 启动设 备.
Chapter 1
维护条件
SM431 Maintenance Handbook
13
Chapter 1
Fast & Flexible Chip Shooter
- 电源Off状态 - 电源 On 状态
1
2
维护条件
本部分介绍设备维护作业环境、作业工具、维修项目等。
1. 供应电源的步骤 2. 执行初始化
维护后共同执行程序
Main 开关OFF 1. 按设备的‘READY’按钮
2. 单击Start Home按钮执行还原
SM431 Maintenance Handbook
14
Chapter 1
Fast & Flexible Chip Shooter
维护条件
本部分介绍设备维护作业环境、作业工具、维修项目等。

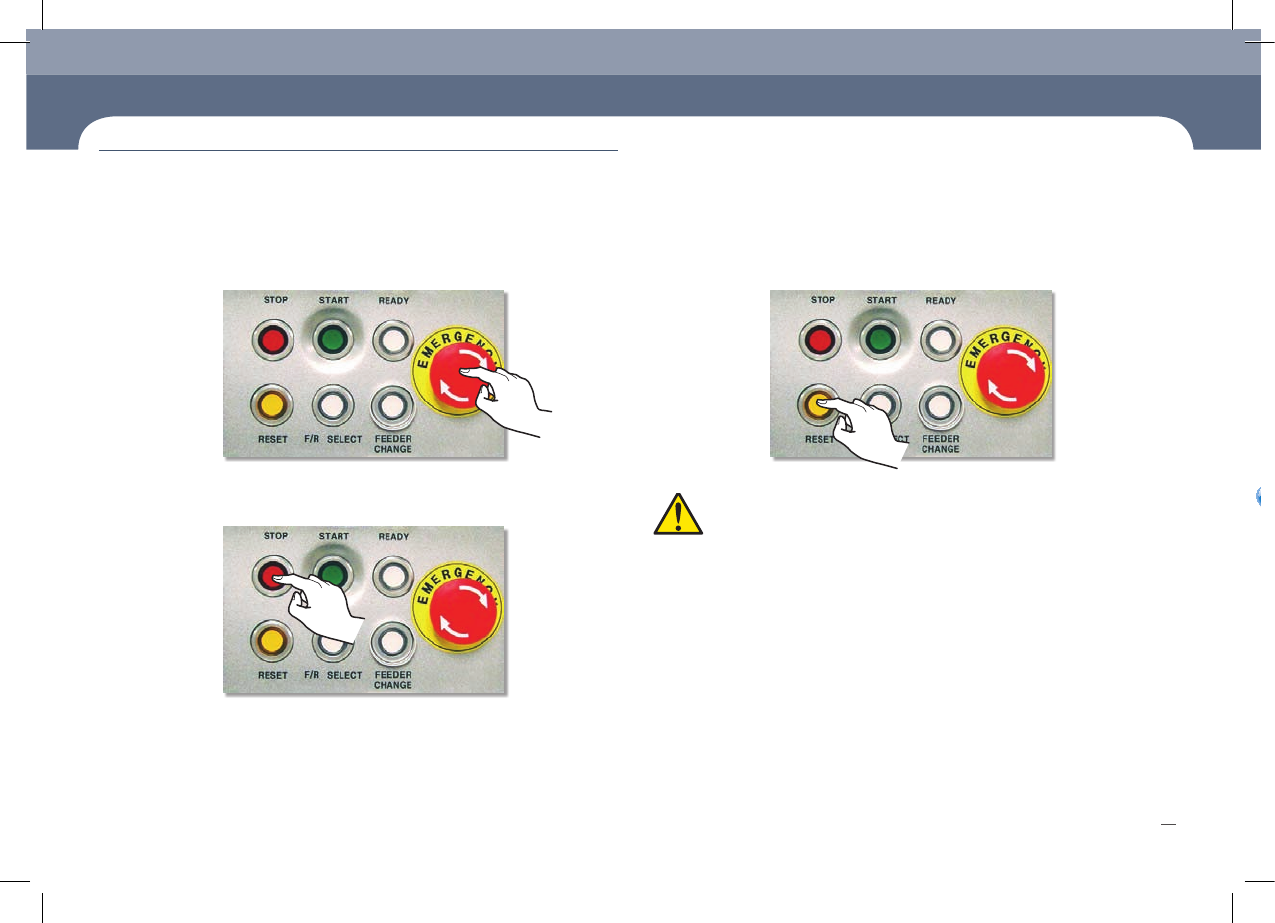

3. 撤销紧急停止
1. 按‘EMG’开关
2. 按‘STOP’按钮
3. 按‘RESET’按钮
警告
务必排除紧急停止原因后重新启动设备.
Chapter 1
维护条件
SM431 Maintenance Handbook
15
Chapter 1
Fast & Flexible Chip Shooter
维护条件
本部分介绍设备维护作业环境、作业工具、维修项目等。
1. 对压缩气的要求事项 3. 环境条件
2. 对电源的要求事项
维护后共同执行程序
區分 说明
主 气压
0.5~0.7 Mpa (5.1 ~ 7.1 kgf/cm
2
)
副 气压
0.45~0.55 Mpa (4.6 ~ 5.6 kgf/cm
2
)
压缩气用量 最大
360 Nℓ/min
干燥空气
大气露点
-17℃
或 以下
DEF. DESCRIPTION
Notes
Capacity
5.0 kVA
最大总消耗电力:
4.0 kVA
Frequancy 50/60Hz
Phase 3 Phase
Connection
Y-Y
Rated Primary Voltage AC200V±18V
AC208V±19V
AC220V±20V
AC240V±22V
AC380V±25V
AC415V±28V
Based on factory setup (AC 220 V
±20V) unless otherwise required
區分 说明
运行时
温度
+10℃ ~ +35℃(适当温度)
湿度
30%~80%RH
以下 (非结冰状态)
70%RH 以下 (+30℃以上,非结冰状态)
搬运或存放时 (设备
运行以外的状态)
温度
-10℃ ~ 60℃
湿度
10%RH ~ 90%RH
(非结冰状态)
+30℃
以上(濕球溫度
+30℃
以下,非结冰状态)
危险
如果未使用指定规格的电压或错误变更电源输入，可能导致火灾或电击死亡。
变更电源输入操作必须由经过专门培训的维护修理管理人员或我方授权指定的C/S人员
进行。
