SM431 Maintenance Handbook 26 Chap ter 3 Fast & Flexible Chip Shooter - 使用喷射用吸管在喷嘴外观喷射本公司推荐的清洗液 - 喷射清洗液1分钟后用干净的布擦拭 Nozzle 外观。 - 如果没有清除杂物 （solder paste等） 时请重复清扫一次 吸嘴用润滑油 注 入 N o z z l e 润 滑 油的地方 No zz le Sp ri ng 日 常 …
Chapter 3
日常检验目录
SM431 Maintenance Handbook
25
Chapter 3
Fast & Flexible Chip Shooter
Air gun
供压喷射方向
Nozzle Hole
残存异物
(solder paste 等)
内径疏通用别针
供压喷射方向
Air gun
别针插入方向
- 如果没有清除杂物（solder paste等）时请重复清扫一次
日常检验目录
6. 把Nozzle安装于Nozzle网上
7. 用超音波清洗器进行清洗后 用气枪喷射Nozzle的孔。
8. 如果Nozzle内径中残留杂物（solder paste等）时用Pin贯通内径后，用气枪通过
Nozzle的孔进行清扫
警告
在使用风枪时如果不戴保护眼镜可能会伤害到眼睛。
请在使用风枪时戴上保护眼镜。
注意
为了防止清洗液残留在Nozzle中，用干净的布擦拭清洗液。
持续残留杂物时，请咨询我公司C/S公司(STS)或当地代理商（Local agent）
进行调节
SM431 Maintenance Handbook
26
Chapter 3
Fast & Flexible Chip Shooter
- 使用喷射用吸管在喷嘴外观喷射本公司推荐的清洗液
- 喷射清洗液1分钟后用干净的布擦拭Nozzle外观。
- 如果没有清除杂物（solder paste等）时请重复清扫一次
吸嘴用润滑油
注入Nozzle润滑
油的地方
Nozzle Spring
日常检验目录
9. 清扫Nozzle外观的方法如下
10. Nozzle弹簧的润滑状态不良导致弹簧过紧时，请注入适当地注入我公司提供的
Nozzle用润滑油
11. 注油后为了均匀扩散请压4~5回Nozzle
12. 参考“解除紧急停止（14页）”解除紧急停止后重新进行作业
注意
使用适当量的润滑油。润滑油不足时，Nozzle的润滑状态不圆滑，
但润滑油过多时与杂物捏成团会产生Pickup不良。
Chapter 3
日常检验目录
SM431 Maintenance Handbook
27
Chapter 3
Fast & Flexible Chip Shooter
日常检验目录
布块, 单面刷
防止Dump Box内NG部件充溢流入设备内部

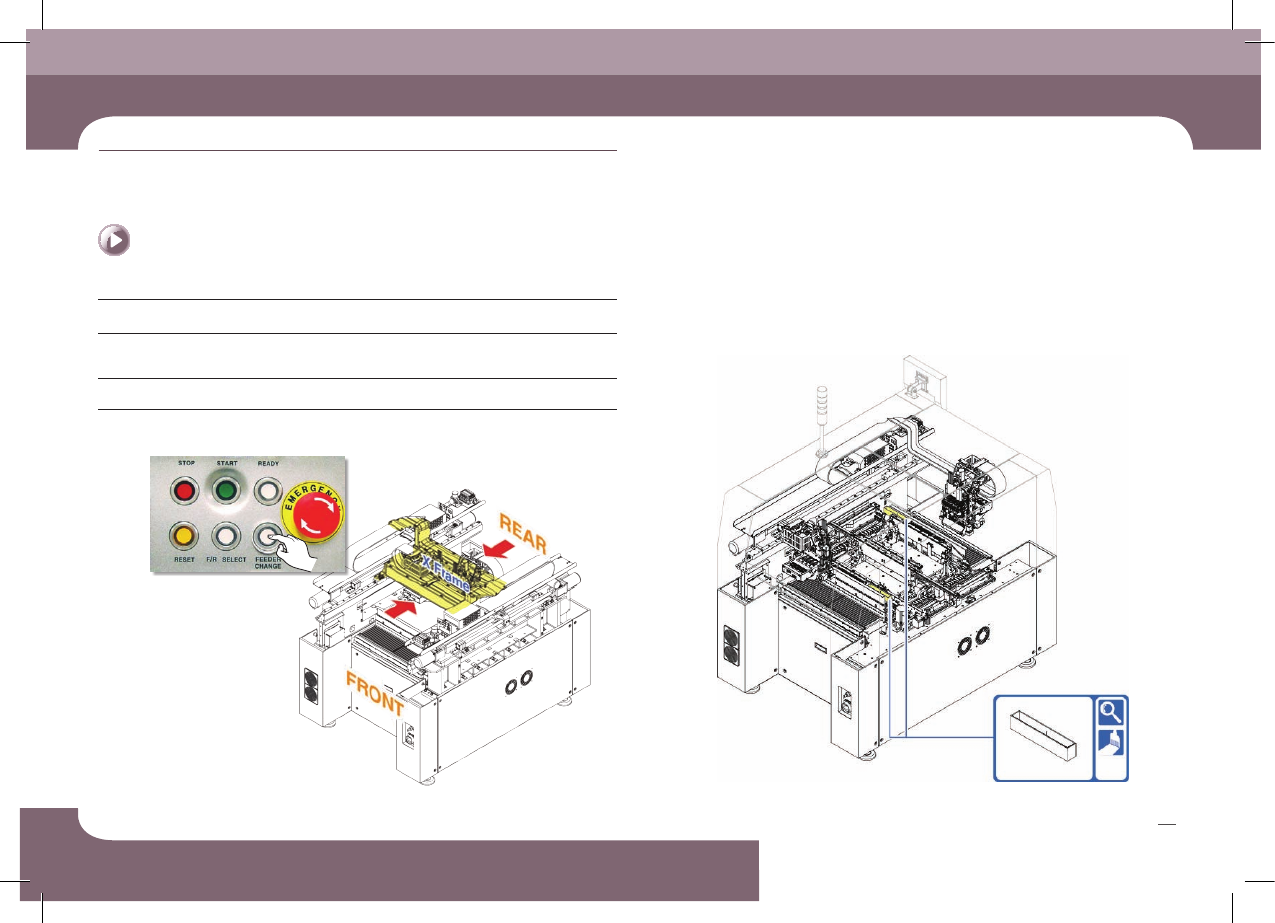

1. 按’Feeder Change’把Front/Rear X Frame Assembly如下图进行移动。
2. 按OP面板的‘EMG’按钮停止作业后，依次按’STOP’, ‘RESET’按钮。
详细内容请参考’紧急停止（5页）’
3. 清空Dump Box内NG部件
Dump Box
清扫
维修项目
措施
