Chapter 4
定期检验
SM431 Maintenance Handbook
37
Chapter 4
Fast & Flexible Chip Shooter
空气喷射器, 酒精, 超细纤维布块
1. 参考”Front X Frame 的正面移动 (9页)”和”Rear X Frame的背面移动(12页)”把各
X Frame向两端进行移动
2. 按OP面板的‘EMG’按钮停止作业后，依次按’STOP’, ‘RESET’按钮。
详细内容请参考’紧急停止（8页）’
3. 用空气喷射器清扫Mirror的灰尘。
4. 如果没有完全消除杂物时，在干净的布沾少量的酒精后进行擦拭
5. 参考“解除紧急停止（14页）”解除紧急停止后重新进行作业
Head Mirror
清扫
维修项目
措施
定期检验
SM431 Maintenance Handbook
38
Chapter 4
Fast & Flexible Chip Shooter
空气喷射器, 酒精, 棉棒, 扳手
1. 参考”Front X Frame 的正面移动 (6页)”和”Rear X Frame的背面移动(9页)”把各
X Frame向两端进行移动
2. 按OP面板的‘EMG’按钮停止作业后，依次按’STOP’, ‘RESET’按钮。
详细内容请参考’紧急停止（8页）’

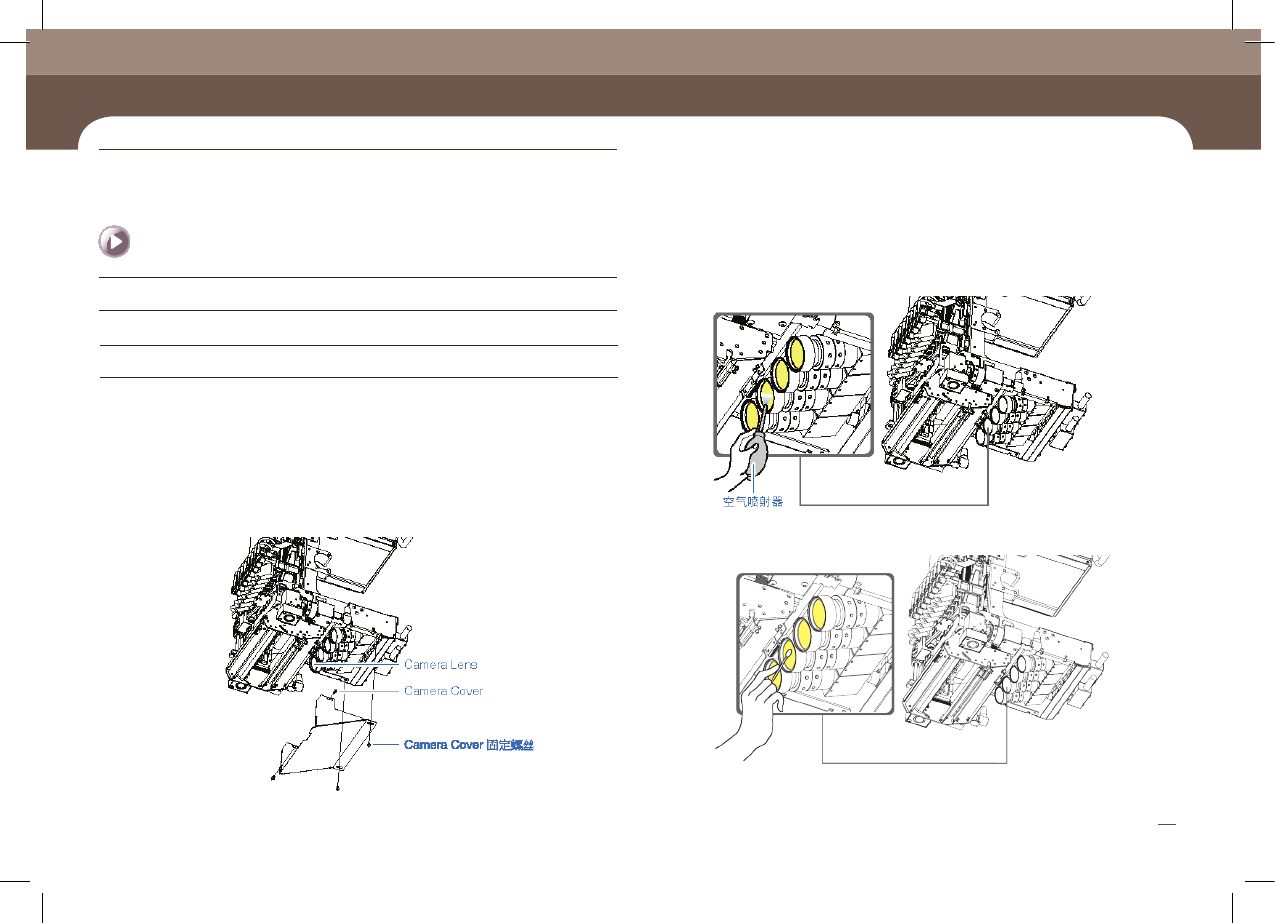

3. 用M3扳手拧开Camera Cover固定螺丝后，从Head Ass’y中分离Camera Cover
4. 用空气喷射器清扫照相机和镜头的灰尘。
5. 如果没有完全消除杂物时，在干棉棒沾少量的酒精后进行擦拭。
6. 参考“解除紧急停止(14页)”解除紧急停止后重新进行作业
Head Fly Camera Lens
清扫
维修项目
措施
定期检验
Chapter 4
定期检验
SM431 Maintenance Handbook
39
Chapter 4
Fast & Flexible Chip Shooter
定期检验
空气喷射器, 酒精, 超细纤维布块, 扳手
1. 参考”Front X Frame 的正面移动 (9页)”和”Rear X Frame的背面移动(12页)”把各
X Frame向两端进行移动
2. 按OP面板的‘EMG’按钮停止作业后，依次按’STOP’, ‘RESET’按钮。
详细内容请参考’紧急停止（8页）’
3. 用M3扳手拧开Camera Cover固定螺丝后，从Head Ass’y中分离Camera Cover
4. 用空气喷射器清扫照相机和镜头的灰尘
5. 如果没有完全消除杂物时，在干净的布沾少量的酒精后进行擦拭
6. 参考“解除紧急停止(14页)”解除紧急停止后重新进行作业
Head Beam Splitter
清扫
维修项目
措施
