Chapte r 5 每月 检验 SM431 Maintenance Handbook 4 7 Chap ter 5 Fast & Flexible Chip Shooter Out Entry Shuttle Work Zone Exit Shuttle Exit2 Exit1 Entry2 Entry1 Rear Work1 Rear Work2 Front Work2 Front Work1 FRONT FRONT REA…

100%1 / 65
SM431 Maintenance Handbook
46
Chapter 5
Fast & Flexible Chip Shooter
Out
Entry Shuttle
Work Zone
Exit Shuttle
Exit2
Exit1
Entry2
Entry1
Rear Work1
Rear Work2
Front Work2
Front Work1
FRONTFRONT
REAR
REAR
1
2
3
4
每月检验
清洗液, 布块

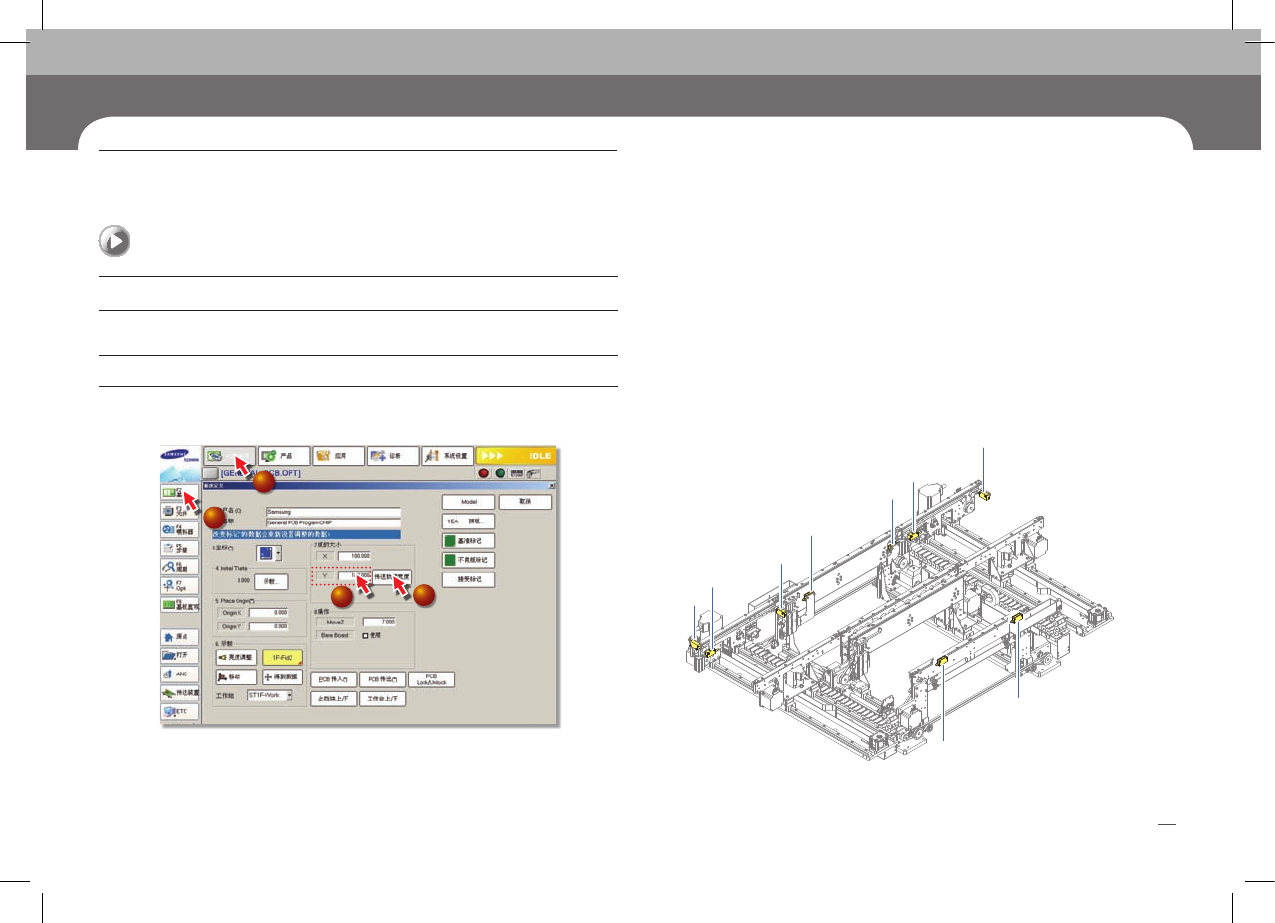

1. 选择MMI的Board信息，在Board Size Y值输入’250’后单击Conv.Width按钮
Conveyor Sensor
检查及清扫
维修项目
措施
2. 参考”Front X Frame Assembly的背面移动 (10页)”使Front X Frame Assembly向背
面进行移动
3. 按OP面板的‘EMG’按钮停止作业后，依次按’STOP’, ‘RESET’按钮。
详细内容请参考’紧急停止(8页)’
4. 在下图中确认对应Photo Sensor的识别程度。
(红色LED在识别了对象时闪烁)
Chapter 5
每月检验
SM431 Maintenance Handbook
47
Chapter 5
Fast & Flexible Chip Shooter
Out
Entry Shuttle
Work Zone
Exit Shuttle
Exit2
Exit1
Entry2
Entry1
Rear Work1
Rear Work2
Front Work2
Front Work1
FRONTFRONT
REAR
REAR
每月检验
5. 利用棉棒和超细纤维布清扫传感器窗口
6. 参考“解除紧急停止（14页）”解除紧急停止后重新进行作业
SM431 Maintenance Handbook
48
Chapter 5
Fast & Flexible Chip Shooter
每月检验
真空清扫器
1. 参考“切断电源步骤(7页)”关闭设备的电源
2. 用十字形(+)螺丝刀拆卸设备右侧Cover。
Cover Cooling Fan
检查及清扫
维修项目
措施
3. 用真空清扫器清扫Cooling Fan(2个)
4. 清扫后打开总开关检查Cooling Fan的噪音及运行状态。
5. 如果无异常按拆卸的逆序进行组装
如果有异常噪音及运行异常则重新关闭设备的主电源后更换冷却扇。
警告
打开设备主电源时冷却扇启动，可能手受到伤，误动电缆等可能会触电因此
操作时需要特别注意
警告
更换冷却扇伴随危险，请与本公司C/S公司(STS)或当地代理店
(Local Agent)咨询后采取措施
