SM431 Maintenance Handbook
30
Chapter 3
Fast & Flexible Chip Shooter
日常检验目录

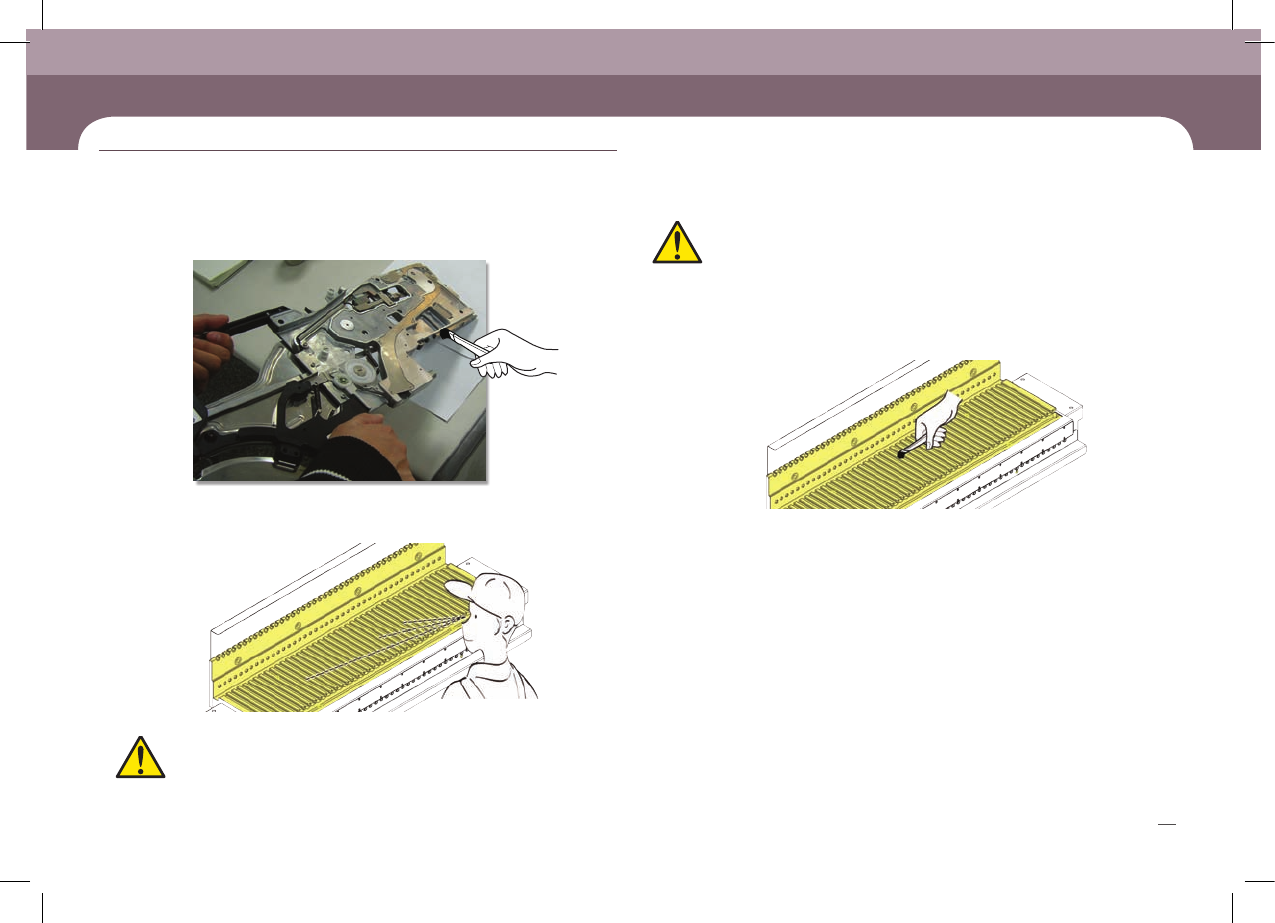

4. 用毛笔清扫Feeder连接器和install Guide
5. 用肉眼确认Feeder base slot和连接器中是否有杂物。
6. 利用单面刷清扫Feeder base slot和连接器
7. 参考“解除紧急停止（14页）”解除紧急停止后重新进行作业
注意
不要强制安装供料器，供料器卸装后，肉眼检验供料器底座必要时请进行扫除。
注意
未进行肉眼检验或扫除供料器底座顶面和供料器Slot状态下，将供料器安装在供
料器底座时，可能会带来供料器安装、卸装不便。
Chapter 3
日常检验目录
SM431 Maintenance Handbook
31
Chapter 3
Fast & Flexible Chip Shooter
1
2
3
4
日常检验目录
超细纤维布,清洗液
如果焊料等杂物掉落到设备内部发生故障，因此预防此现象。

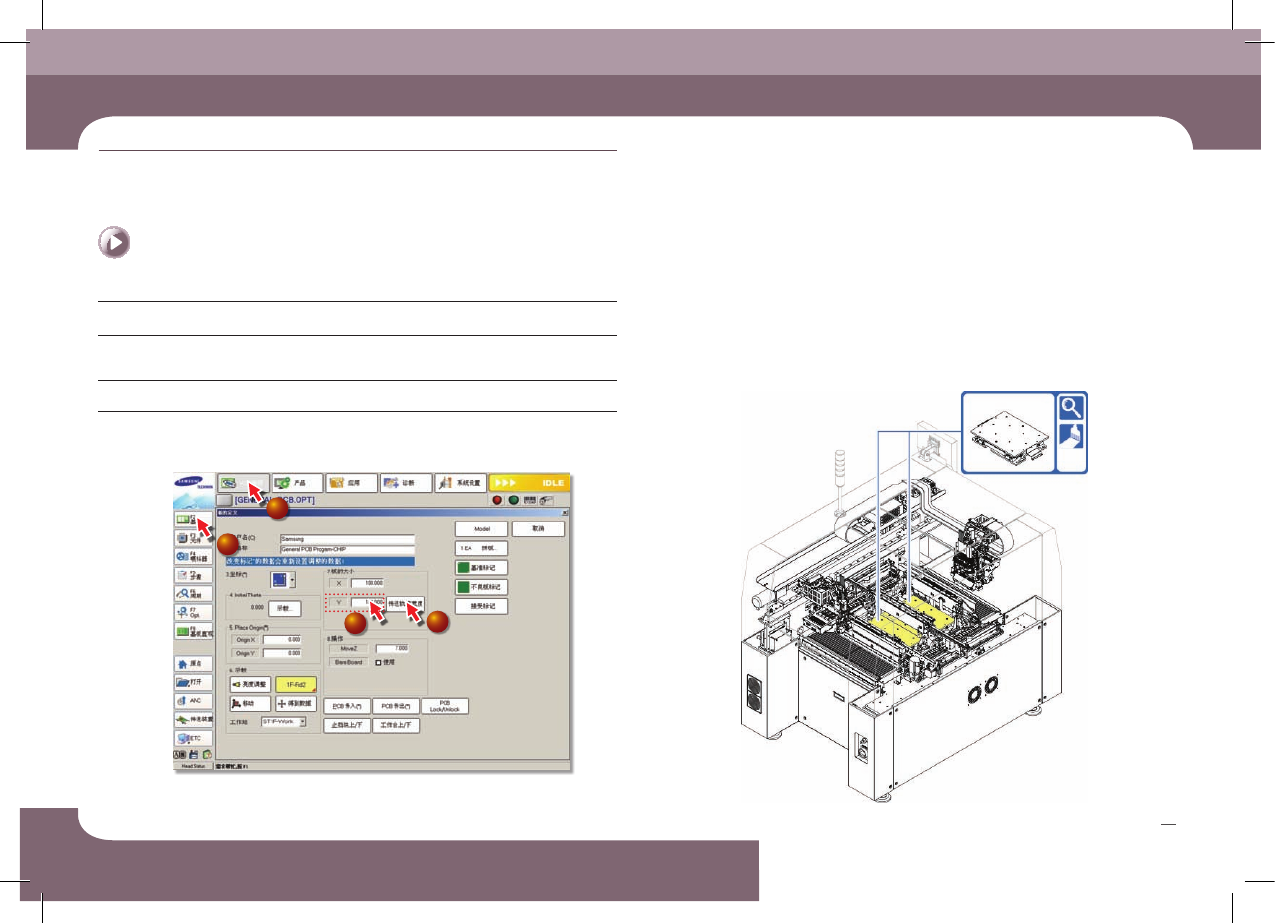

1. 选择’PCB编辑’菜单的基板’子菜单后, <7.板的大小>领域输入Y方向最大值’250’
后, 单击 <传送轨道宽度>按钮。
2. 参考”Front X Frame Assembly的背面移动 (10页)”使Front X Frame Assembly向背
面进行移动
3. 按OP面板的‘EMG’按钮停止作业后，依次按’STOP’, ‘RESET’按钮。
详细内容请参考’紧急停止（8页）’

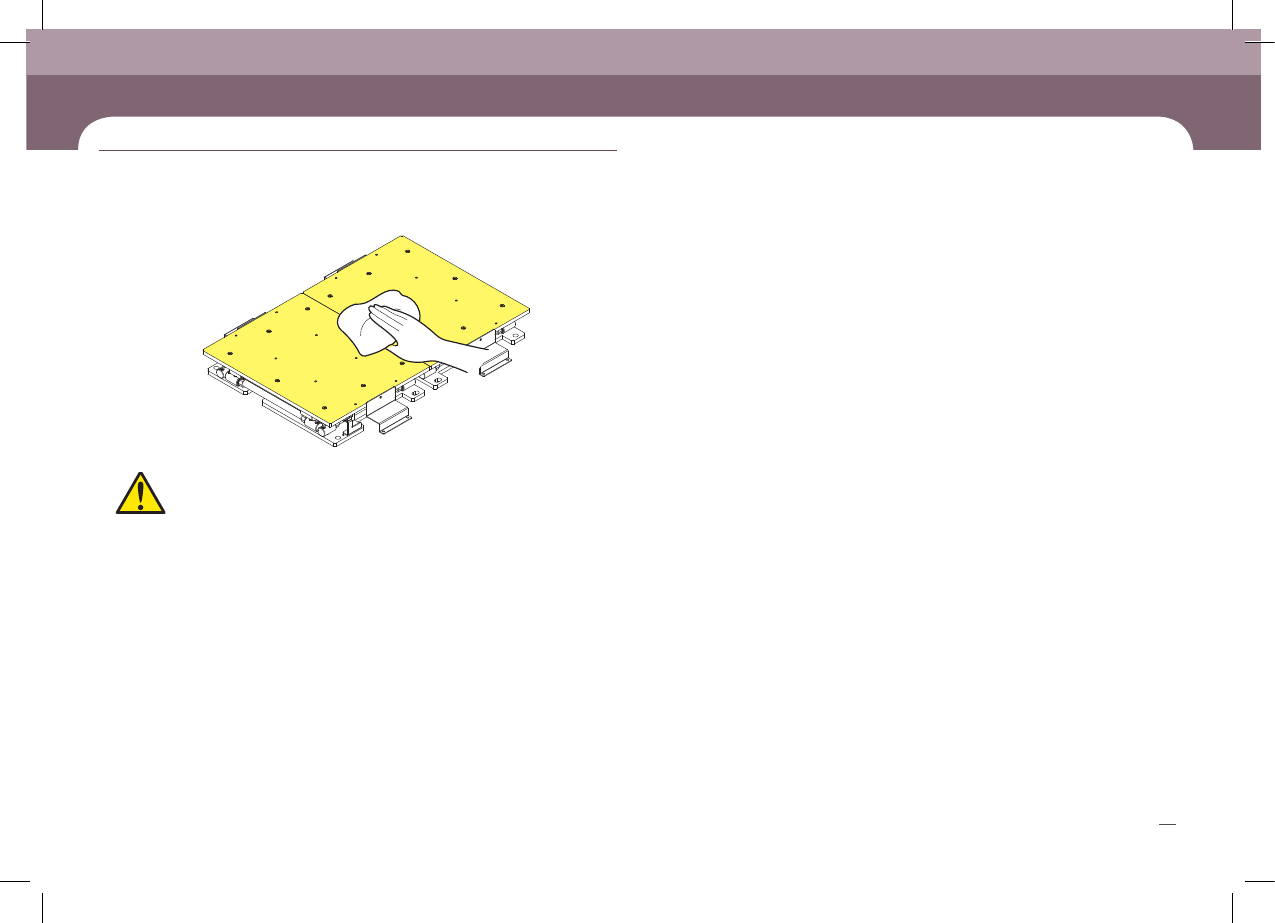

4. 用超细纤维布擦拭Backup Table的顶面
清扫
Backup Table
维修项目
措施
SM431 Maintenance Handbook
32
Chapter 3
Fast & Flexible Chip Shooter
日常检验目录
5. 参考“解除紧急停止（14页）”解除紧急停止后重新进行作业
注意
请禁止用Air吹走杂物，否则焊料等杂物掉落到下部发生故障
