SM431 Maintenance Handbook 54 Chap ter 5 Fast & Flexible Chip Shooter 每 月 检 验 4. 用 Gr eas e 注油器 给 Gre ase 注 油 5. 利用 He ad As s’y 背面手把 左右往 返移 动 3 回 6. 参考 “ 解 除紧急 停止 (14 页 )” 解 除紧急 停止 后重新 进行作业 注意 使用 指定 的注 油器， 把指 定的 润滑脂…
Chapter 5
每月检验
SM431 Maintenance Handbook
53
Chapter 5
Fast & Flexible Chip Shooter
LM Guide Rail
Ball Screw
每月检验
超细纤维布块, 刷子, 注油器, Grease :EP2, AFE, G-142
1. 参考”Front X Frame 的正面移动 (9页)”和”Rear X Frame的背面移动(12页)”把各
X Frame向两端进行移动
2. 按OP面板的‘EMG’按钮停止作业后，依次按’STOP’, ‘RESET’按钮。
详细内容请参考’紧急停止（8页）’

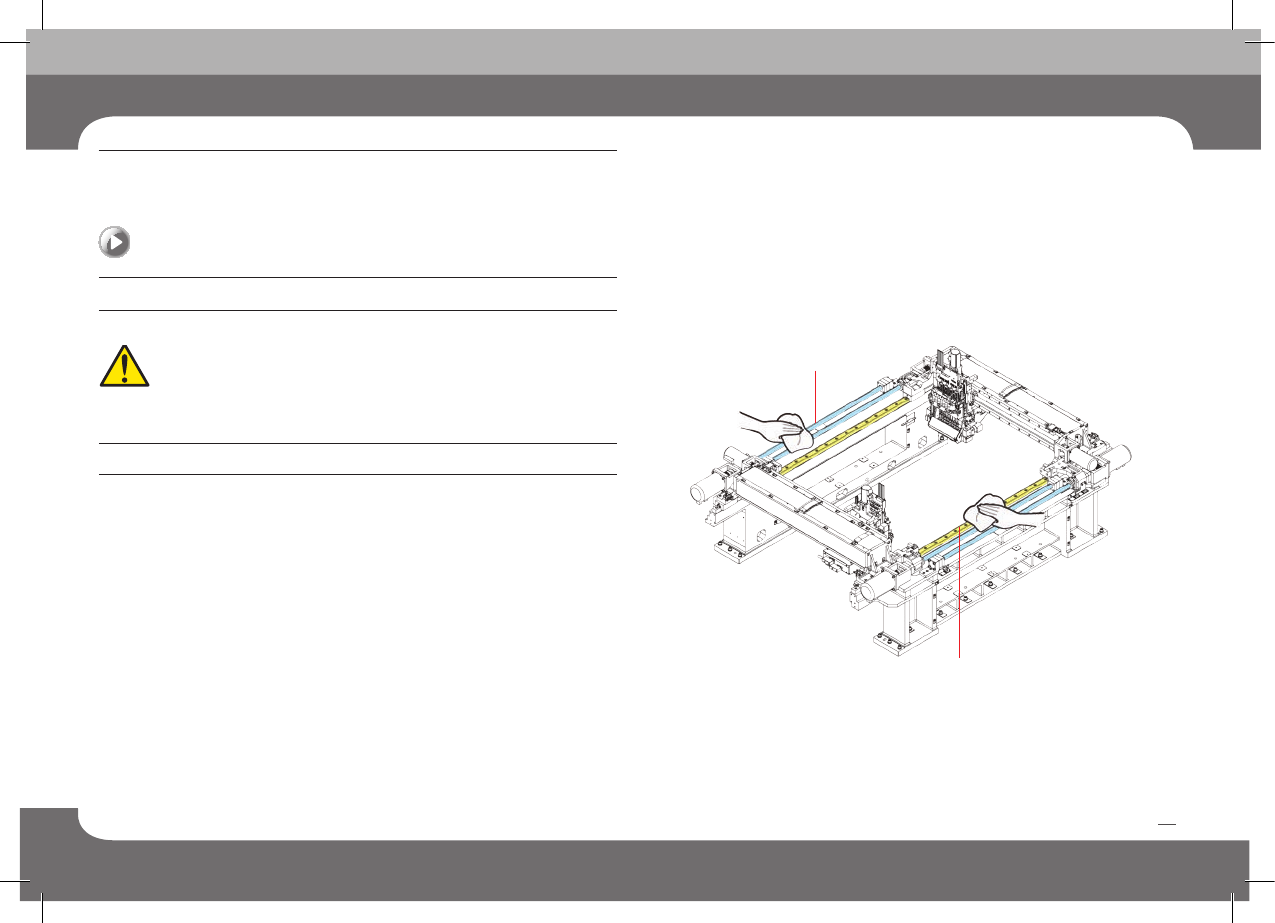

Y Frame LM Guide, Ball Screw
清扫及注油
维修项目
措施
3. 利用超细纤维布块清扫LM Guide Rail和Ball Screw
注意
设备运行的环境不佳时请随时确认注油状态进行注油。
SM431 Maintenance Handbook
54
Chapter 5
Fast & Flexible Chip Shooter
每月检验

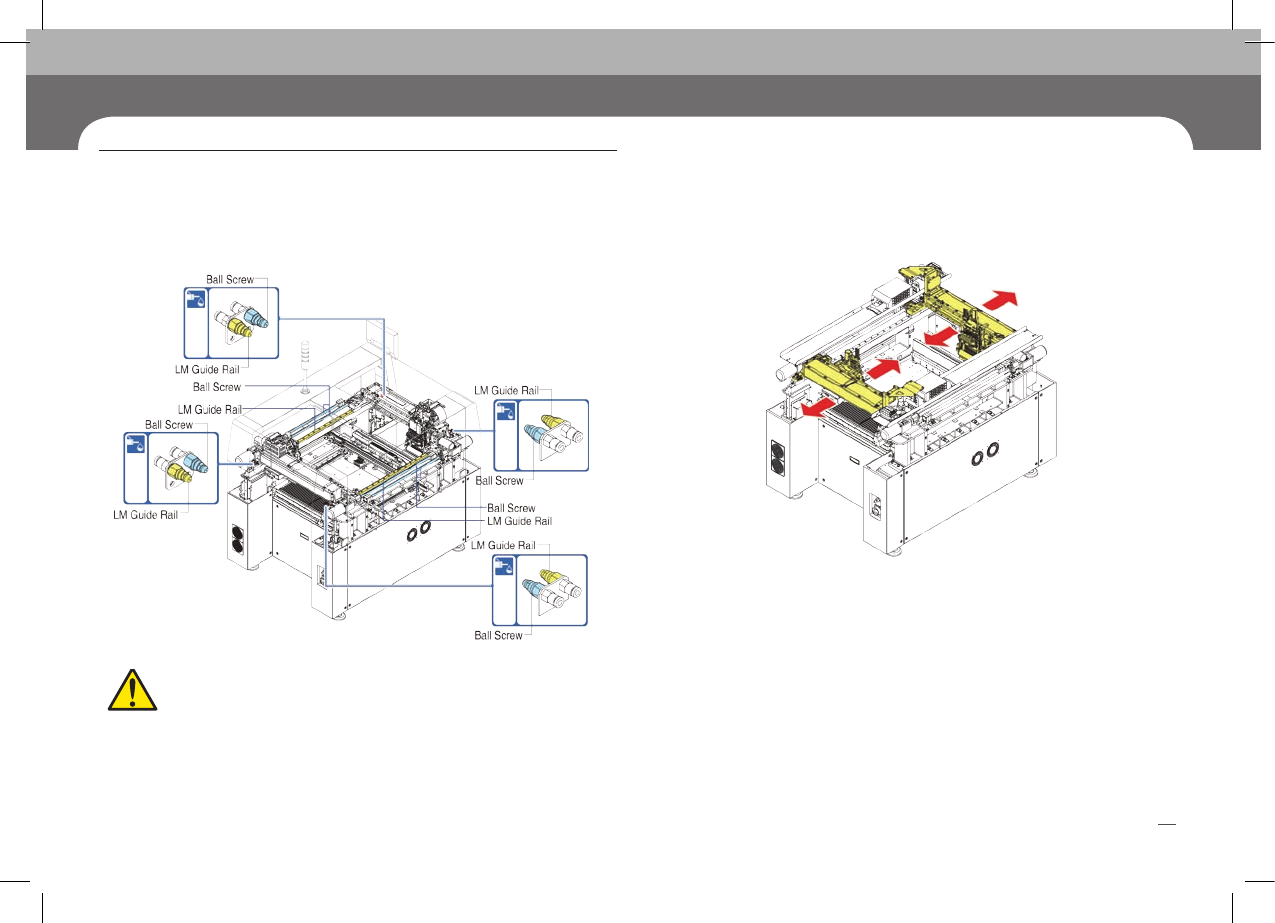

4. 用Grease 注油器给Grease注油 5. 利用Head Ass’y背面手把左右往返移动3回
6. 参考“解除紧急停止(14页)”解除紧急停止后重新进行作业
注意
使用指定的注油器，把指定的润滑脂用指定的方法进行注油。
不使用其他方法进行注油。
Chapter 5
每月检验
SM431 Maintenance Handbook
55
Chapter 5
Fast & Flexible Chip Shooter
1
2
3
4
每月检验
超细纤维布块, 刷子, 注油器, Grease :EP2, AFE, G-142

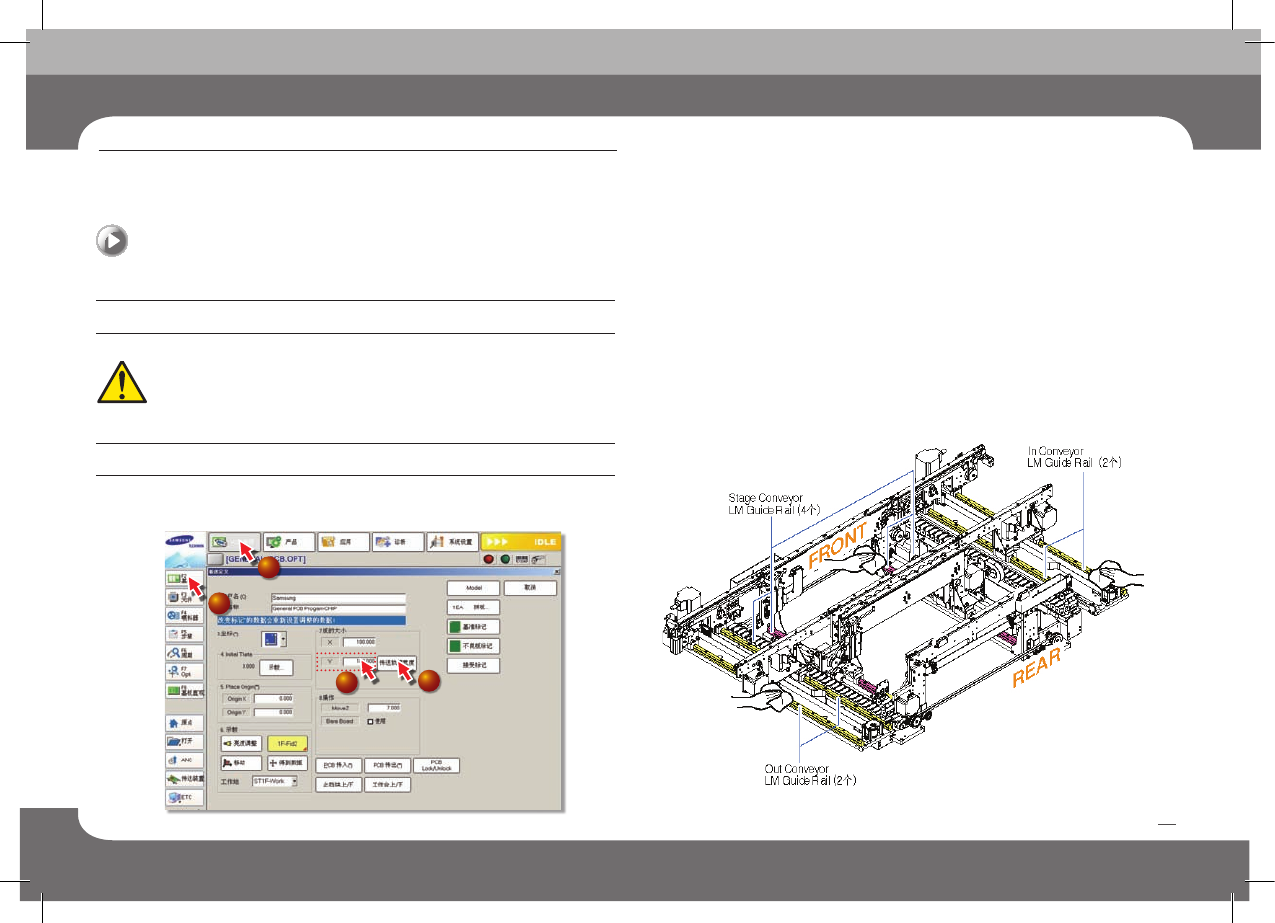

1. 选择’PCB编辑’菜单的基板’子菜单后, <7.板的大小>领域输入Y方向最大值’250’
后, 单击 <传送轨道宽度>按钮。
Conveyor LM Guide Rail
注油
维修项目
措施
2. 参考”Front X Frame Assembly的背面移动 (10页)”使Front X Frame Assembly向背
面进行移动
3. 按OP面板的‘EMG’按钮停止作业后，依次按’STOP’, ‘RESET’按钮。
详细内容请参考’紧急停止(8页)’
4. 用超细纤维布清除LM Guide Rail的灰尘等杂物。
注意
设备运行的环境不佳时请随时确认注油状态进行注油。
可以防止相应部位的摩擦变形或温度上升产生的故障
