SM431 Maintenance Handbook 40 Chap ter 4 Fast & Flexible Chip Shooter Cooling Fan Filter Cover Cooling Fan Filter - Cooling Fan Cover 分离 - Filter 分离 - 使用真空清扫器清扫 Filter 定 期 检 验 真空清扫器 1. 如下图的 顺序拆 卸后清扫 F ilte r 。 ( 如果 F…
Chapter 4
定期检验
SM431 Maintenance Handbook
39
Chapter 4
Fast & Flexible Chip Shooter
定期检验
空气喷射器, 酒精, 超细纤维布块, 扳手
1. 参考”Front X Frame 的正面移动 (9页)”和”Rear X Frame的背面移动(12页)”把各
X Frame向两端进行移动
2. 按OP面板的‘EMG’按钮停止作业后，依次按’STOP’, ‘RESET’按钮。
详细内容请参考’紧急停止（8页）’

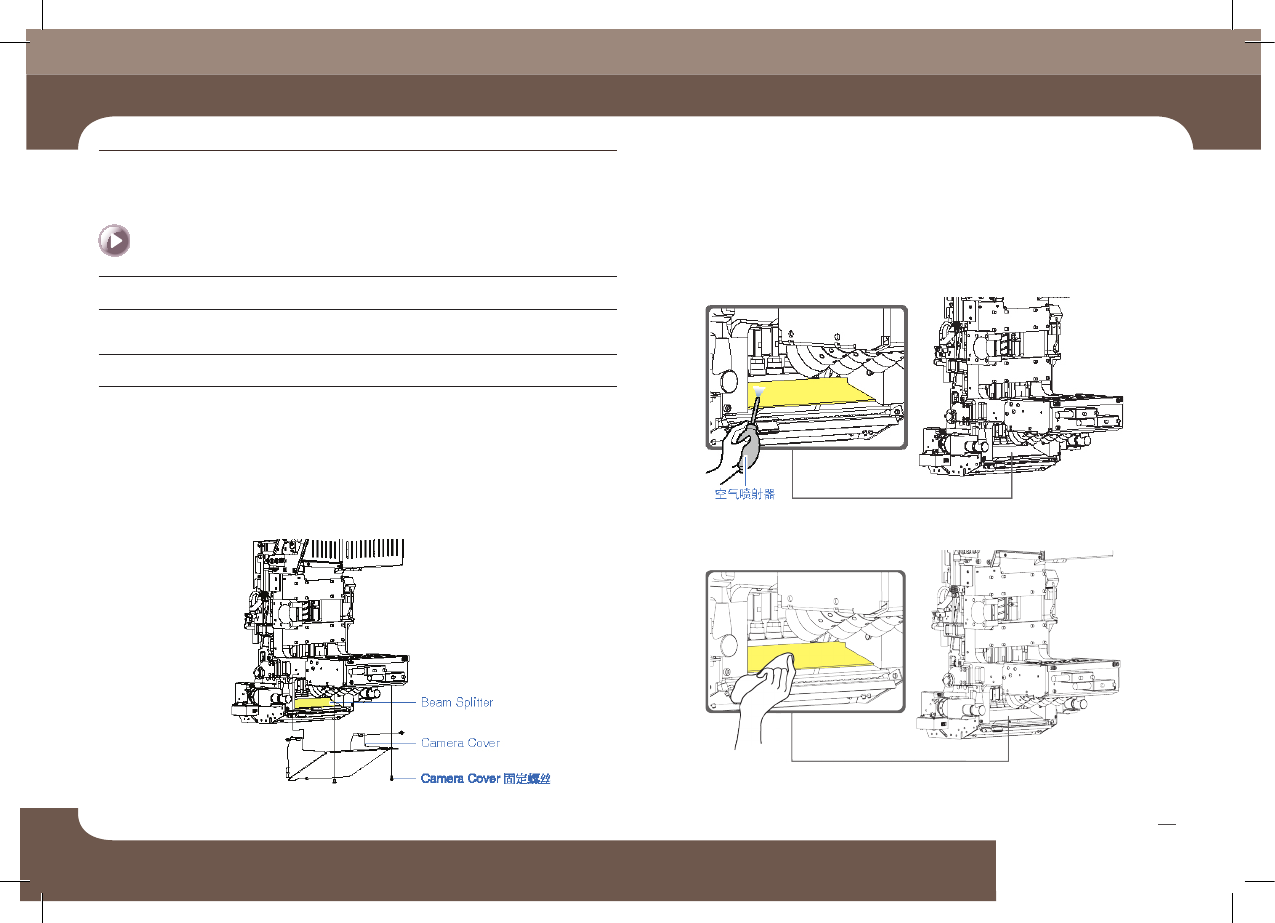

3. 用M3扳手拧开Camera Cover固定螺丝后，从Head Ass’y中分离Camera Cover
4. 用空气喷射器清扫照相机和镜头的灰尘
5. 如果没有完全消除杂物时，在干净的布沾少量的酒精后进行擦拭
6. 参考“解除紧急停止(14页)”解除紧急停止后重新进行作业
Head Beam Splitter
清扫
维修项目
措施
SM431 Maintenance Handbook
40
Chapter 4
Fast & Flexible Chip Shooter
Cooling Fan
Filter Cover
Cooling Fan Filter
- Cooling Fan Cover
分离
-
Filter分离
-
使用真空清扫器清扫Filter
定期检验
真空清扫器
1. 如下图的顺序拆卸后清扫Filter。(如果Filter破损请更换Fillter）
2. 按拆卸的逆序进行组装
3. 参考“解除紧急停止(14页)”解除紧急停止后重新进行作业
Cover Cooling Fan Filter
清扫及更换
维修项目
措施
注意
水洗冷却风扇的过滤器，会引起过滤器硬化，发生损坏。
Chapter 5
每月检验
SM431 Maintenance Handbook
41
Chapter 5
Fast & Flexible Chip Shooter
Demaged Nozzle
Holder Tube
每月检验
1. 参考”Front X Frame 的正面移动 (9页)”和”Rear X Frame的背面移动(12页)”把
各X Frame向两端进行移动
2. 按OP面板的‘EMG’按钮停止作业后，依次按’STOP’, ‘RESET’按钮。
详细内容请参考’紧急停止（8页）’
3. 把Moving Head Ass’y向箭头方向移动
4. 下拉相应的Nozzle Holder Ass’y用肉眼确认Nozzle Holder Tube
5. Nozzle Holder Tube受损时清除Nozzle Holder Tube后更换
Head Nozzle Holder Tube
检查及更换
措施
