Chapter 5
每月检验
SM431 Maintenance Handbook
55
Chapter 5
Fast & Flexible Chip Shooter
1
2
3
4
每月检验
超细纤维布块, 刷子, 注油器, Grease :EP2, AFE, G-142

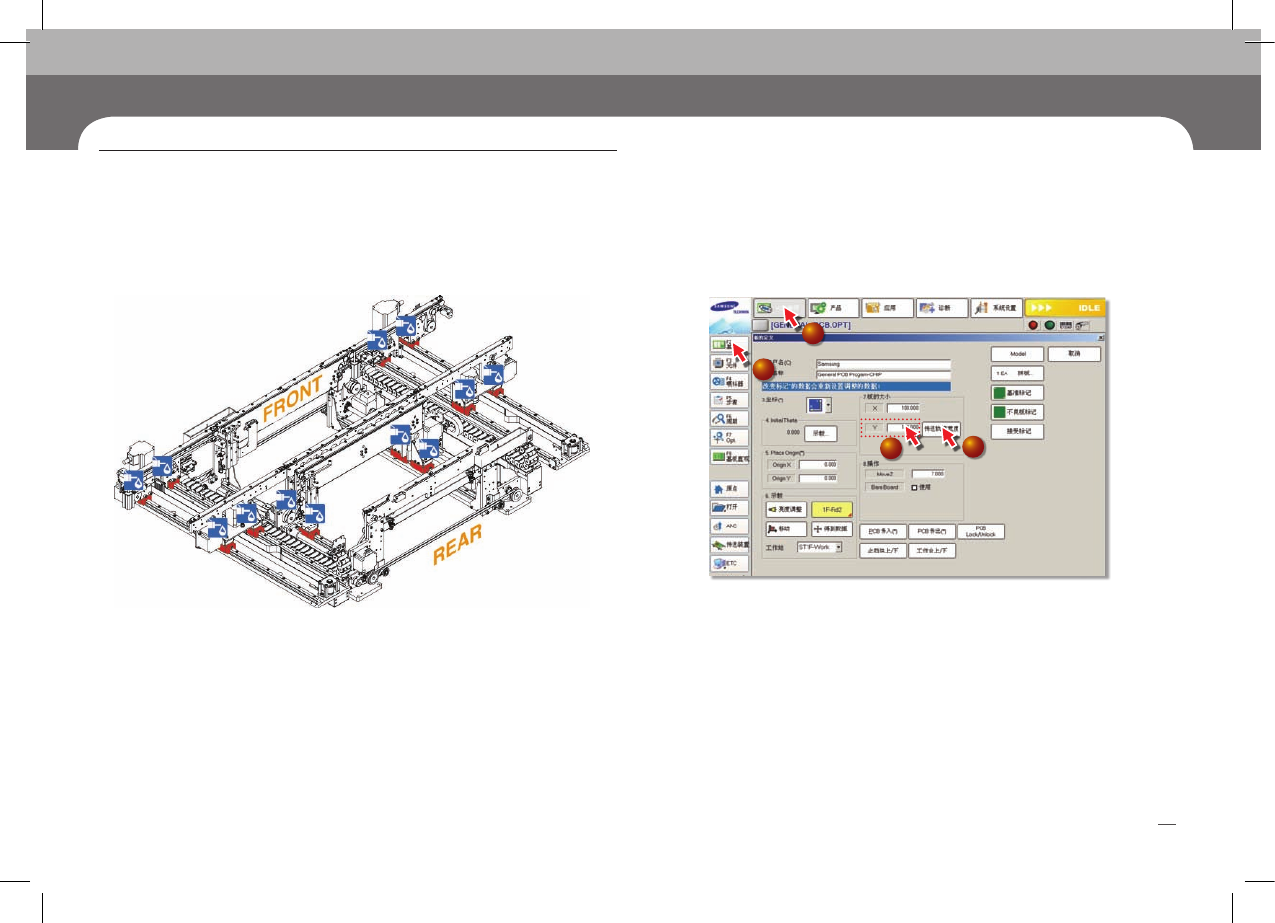

1. 选择’PCB编辑’菜单的基板’子菜单后, <7.板的大小>领域输入Y方向最大值’250’
后, 单击 <传送轨道宽度>按钮。
Conveyor LM Guide Rail
注油
维修项目
措施
2. 参考”Front X Frame Assembly的背面移动 (10页)”使Front X Frame Assembly向背
面进行移动
3. 按OP面板的‘EMG’按钮停止作业后，依次按’STOP’, ‘RESET’按钮。
详细内容请参考’紧急停止(8页)’
4. 用超细纤维布清除LM Guide Rail的灰尘等杂物。
注意
设备运行的环境不佳时请随时确认注油状态进行注油。
可以防止相应部位的摩擦变形或温度上升产生的故障
SM431 Maintenance Handbook
56
Chapter 5
Fast & Flexible Chip Shooter
1
2
3
4
每月检验
5. 用润滑油注油器通过In, Stage, Out Conveyor LM Guide Block的Grease
Nipple(12个)注入适当量。

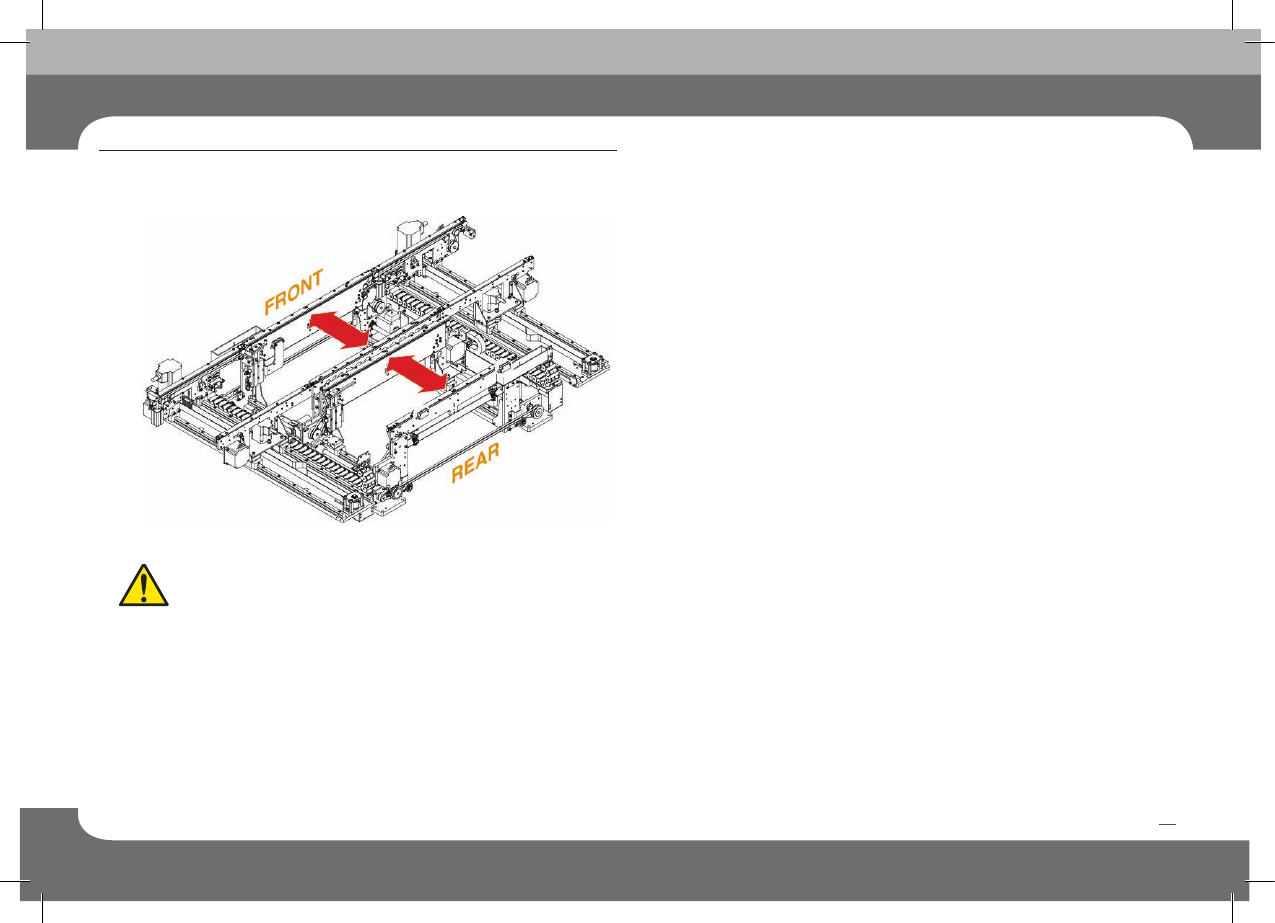

6. 完成注油后为了在LM Guide Rail中均匀分布润滑油，往返三次Conveyor的最小宽
度(40mm)到最大宽度(460mm)。
Chapter 5
每月检验
SM431 Maintenance Handbook
57
Chapter 5
Fast & Flexible Chip Shooter
每月检验
7. 参考“解除紧急停止(14页)”解除紧急停止后重新进行作业
注意
使用指定的注油器，把指定的润滑脂用指定的方法进行注油。
不使用其他方法进行注油。
