Chapter 1
维护条件
SM431 Maintenance Handbook
7
Chapter 1
Fast & Flexible Chip Shooter
1
- '按‘STOP’按钮
- 单击MMI的’EXIT’按钮
- 电源开关 OFF
- 关闭主电源断路器
3
2
4
维护条件
本部分介绍设备维护作业环境、作业工具、维修项目等。
Main 电源 OFF
1. 切断电源步骤
维护前共同执行程序
警告
确保在维护和修理机器以前切断电源，否则可能发生事故导致操作人员受伤。
SM431 Maintenance Handbook
8
Chapter 1
Fast & Flexible Chip Shooter
维护条件
本部分介绍设备维护作业环境、作业工具、维修项目等。

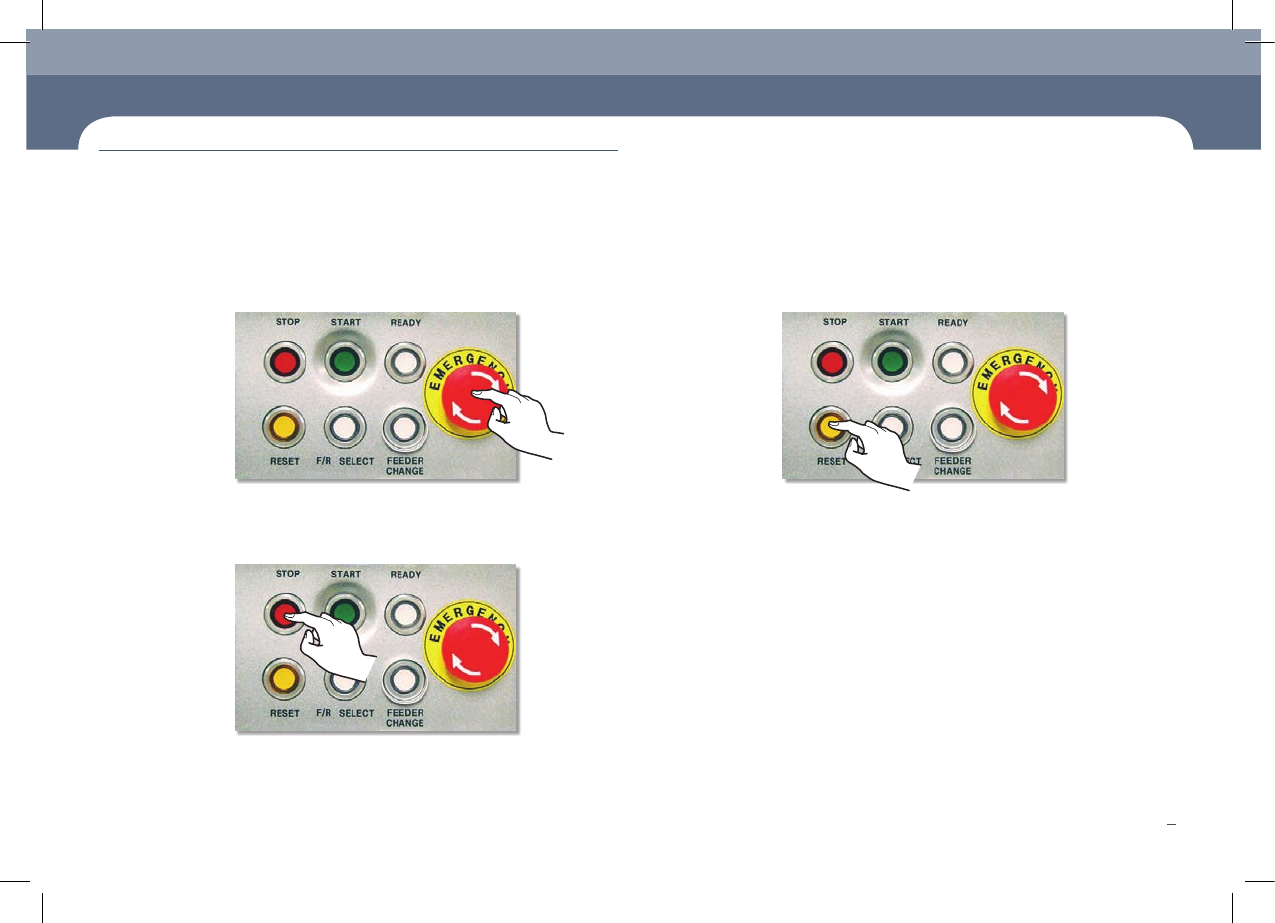

1. 按‘EMG’开关
2. 按‘STOP’按钮
3. 按‘RESET’按钮
2. 紧急停止
