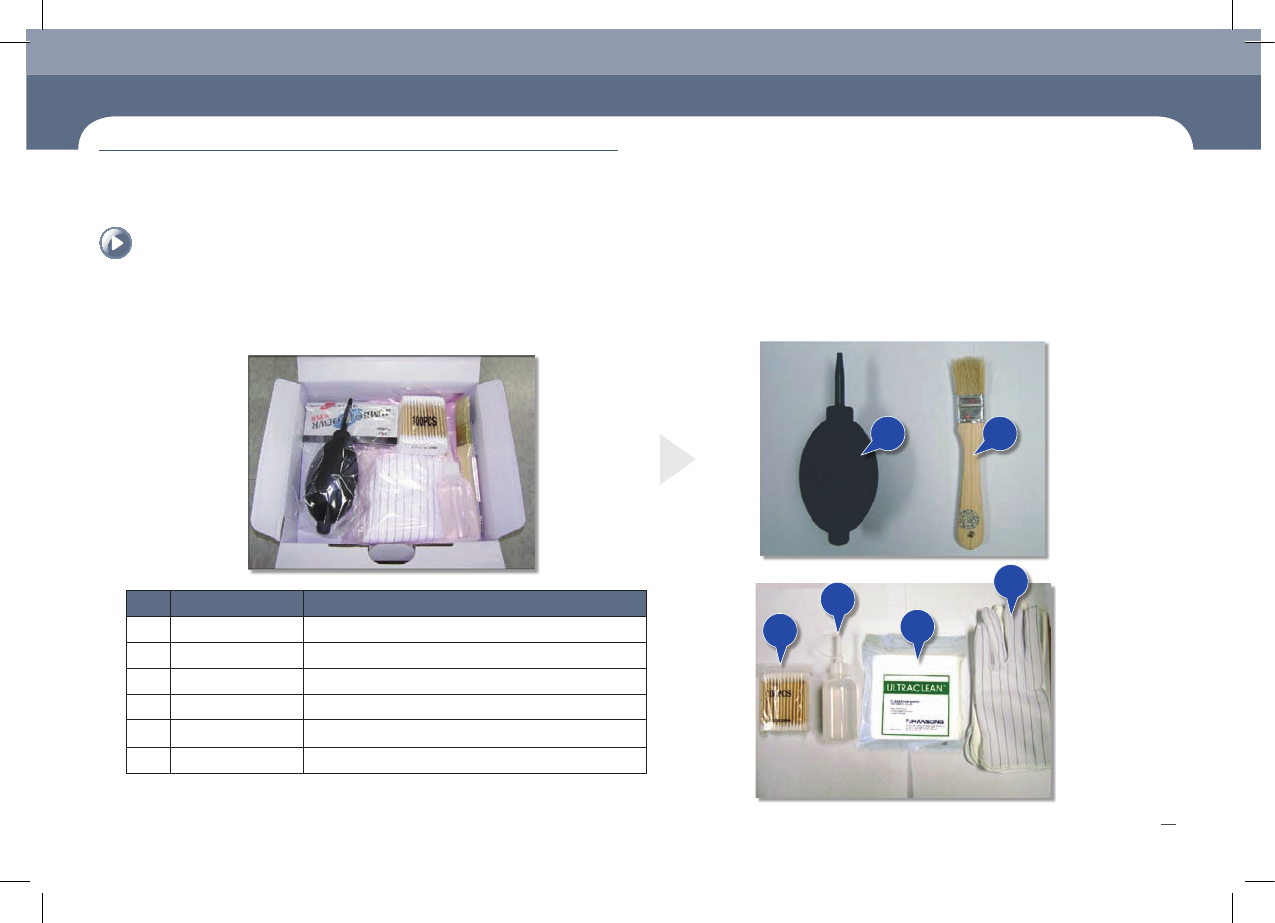

- 本设备维护时必须使用的Cleaning Kit将随机提供。 这里介绍构成Cleaning Kit的组成物和用途
维护条件
本部分介绍设备维护作业环境、作业工具、维修项目等。
1. Cleaning Kit(材料编号:J8100118C)
维护用工具
NO.
通称 用途
1
空气喷射器
吹掉
Camera
镜片表面上的灰尘。
2
刷子 清除供料器底座表面的晶片或异物。
3
棉棒
擦拭
Nozzle Holder
。
4
酒精
擦拭
Cover Glass
的表面。
5
干净的布
Mirror
或镜片上有异物而需要清扫时使用
6 Emboss
手套 清扫
Camera
或
Mirror
时使用
Chapter 1
维护条件
SM431 Maintenance Handbook
17
Chapter 1
Fast & Flexible Chip Shooter
1
2
3
4
5
6
7
8
维护条件
本部分介绍设备维护作业环境、作业工具、维修项目等。

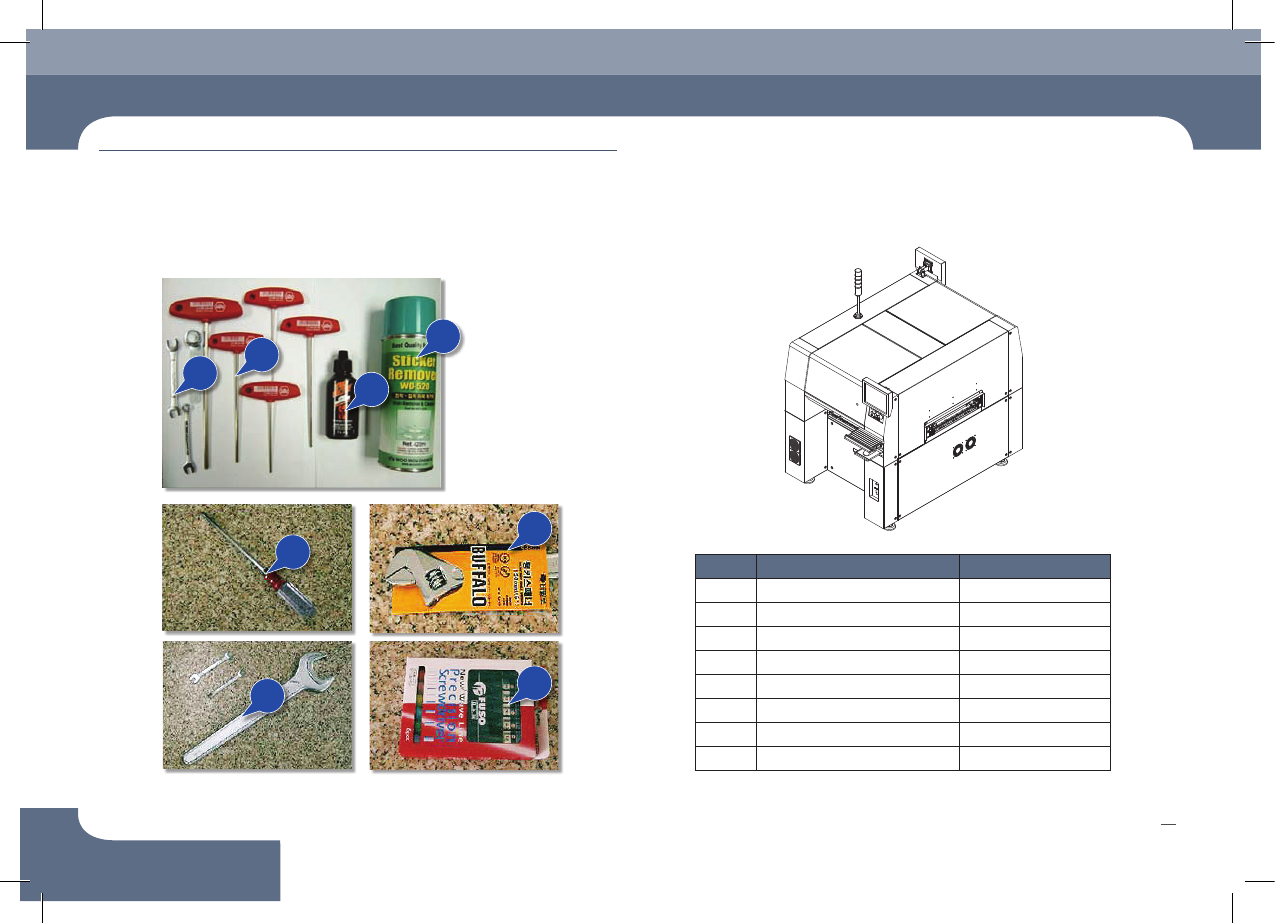

2. 维护用工具
NO.
通称 物料 番號
1 7mm 扳手 J1700011
2 T
扳手
J9099034A
3
吸嘴用润滑油
J8001073A
4
喷射器
J8001073A
5
起子
J8001065A
6
活动扳手
J8001066A
7 46mm 板手 J1700028
8
精密螺丝起子组合
J1700015
SM431 Maintenance Handbook
18
Chapter 2
Fast & Flexible Chip Shooter
维修检验事项
Check-up List
Reference
Consumables
Replacement
Time
Remark
Period No Inspection Item Measures Tools
Daily
1 Nozzle
检查及清扫
气枪, 棉棒
随时检查
2 Dump Box
清扫 设备使用后
3 Feeder或Feeder Base
清扫
刷子, 布块
设备使用后
4
BUT的上面
清扫
刷子, 布块
设备使用后
5 Air Filter
检查及更换
1年
随时检查
6 Mist Seperator Filter
检查及更换
1年
随时检查
Weekly
7 Head Mirror
清扫
空气喷射器,布块
8 Head Fly Camera Lens
清扫
空气喷射器,布块,棉棒
9 Head Beam Splitter
清扫
空气喷射器,布块
10 Cover Cooling Fan Filter
清扫及更换 真空清扫器
6个月
1. 维修检验事项
