Chapte r 3 日常 检验 目录 SM431 Maintenance Handbook 25 Chap ter 3 Fast & Flexible Chip Shooter Air gun 供压喷射方向 No zz le Ho le 残存异物 ( solder paste 等 ) 内径疏通用别针 供压喷射方向 Air gun 别针插入方向 - 如果没有清除杂物 （solder paste 等 ） 时请重复清扫一次 日 常 …
SM431 Maintenance Handbook
24
Chapter 3
Fast & Flexible Chip Shooter
日常检验目录
推荐清洗液, Air Gun, 吸嘴用润滑油, 喷射用圆瓶, 内径疏通用别针, 空气喷射器
防止因Nozzle的堵塞及碎裂产生的PCB不良

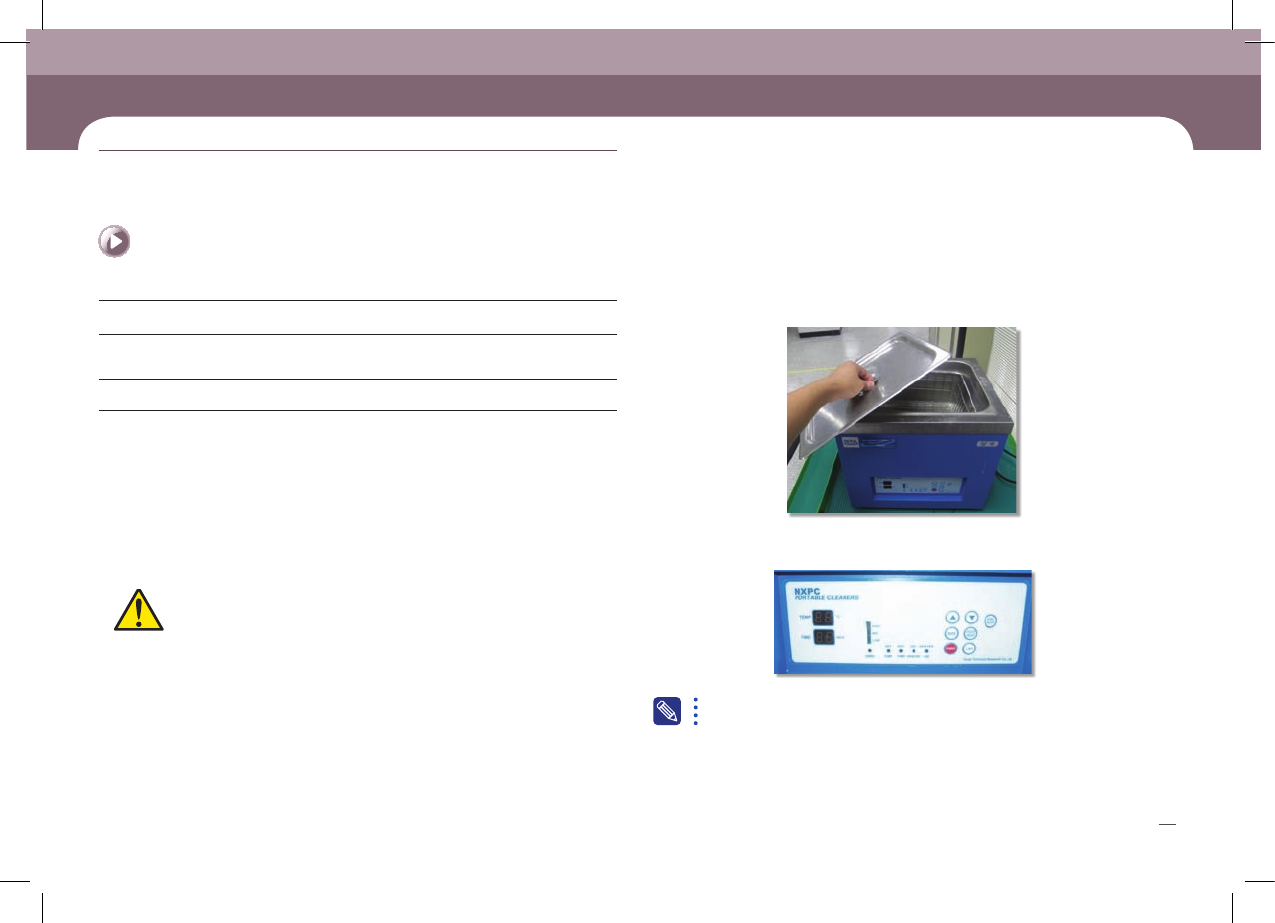

1. 参考”Front X Frmae的正面移动 (9页)”和 “Rear X Frame的背面移动(12页)”把
各X Frame向两端进行移动。
2. 按OP面板的‘EMG’按钮停止作业后，依次按’STOP’, ‘RESET’按钮。详细内容请参
考’紧急停止（8页）’
3. 手动卸装Head Assembly(Gantry 1, Gantry2)和 ANC的Nozzle
4. 打开超音波清洗器盖
5. 设置超音波清洗器的时间。(一般情况下清洗3~5分钟)
Nozzle
的检查及清扫
维护工具
措施
注意
手动卸装ANC的Nozzle之前必须先记住Nozzle的布置，卸装及清扫完后把
ANC的Nozzle布置成清扫及注油之前的状态进行使用。
有可能超音波清洗机的种类和Setting方法与照片略有差异。
Chapter 3
日常检验目录
SM431 Maintenance Handbook
25
Chapter 3
Fast & Flexible Chip Shooter

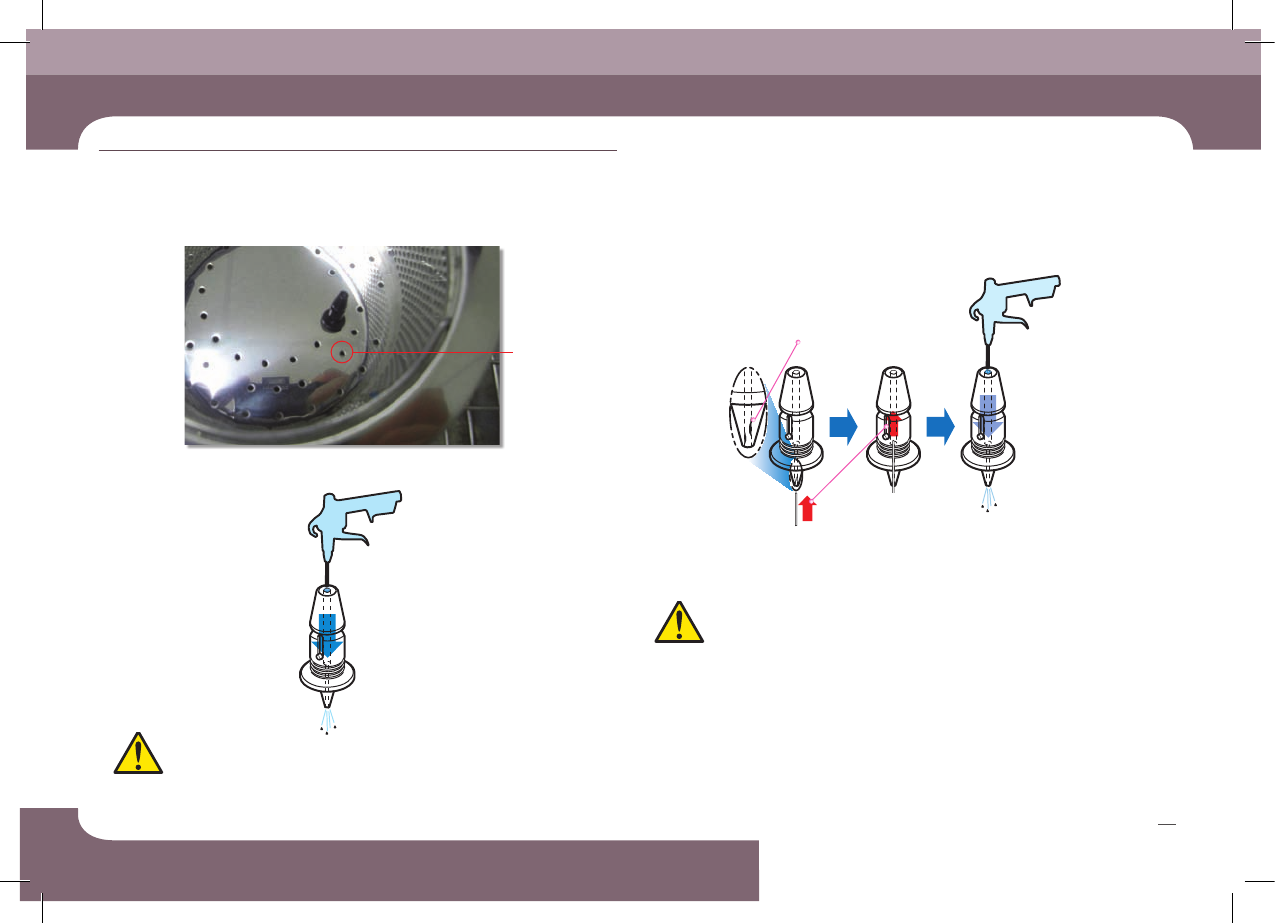

Air gun
供压喷射方向
Nozzle Hole
残存异物
(solder paste 等)
内径疏通用别针
供压喷射方向
Air gun
别针插入方向
- 如果没有清除杂物（solder paste等）时请重复清扫一次
日常检验目录
6. 把Nozzle安装于Nozzle网上
7. 用超音波清洗器进行清洗后 用气枪喷射Nozzle的孔。
8. 如果Nozzle内径中残留杂物（solder paste等）时用Pin贯通内径后，用气枪通过
Nozzle的孔进行清扫
警告
在使用风枪时如果不戴保护眼镜可能会伤害到眼睛。
请在使用风枪时戴上保护眼镜。
注意
为了防止清洗液残留在Nozzle中，用干净的布擦拭清洗液。
持续残留杂物时，请咨询我公司C/S公司(STS)或当地代理商（Local agent）
进行调节
SM431 Maintenance Handbook
26
Chapter 3
Fast & Flexible Chip Shooter

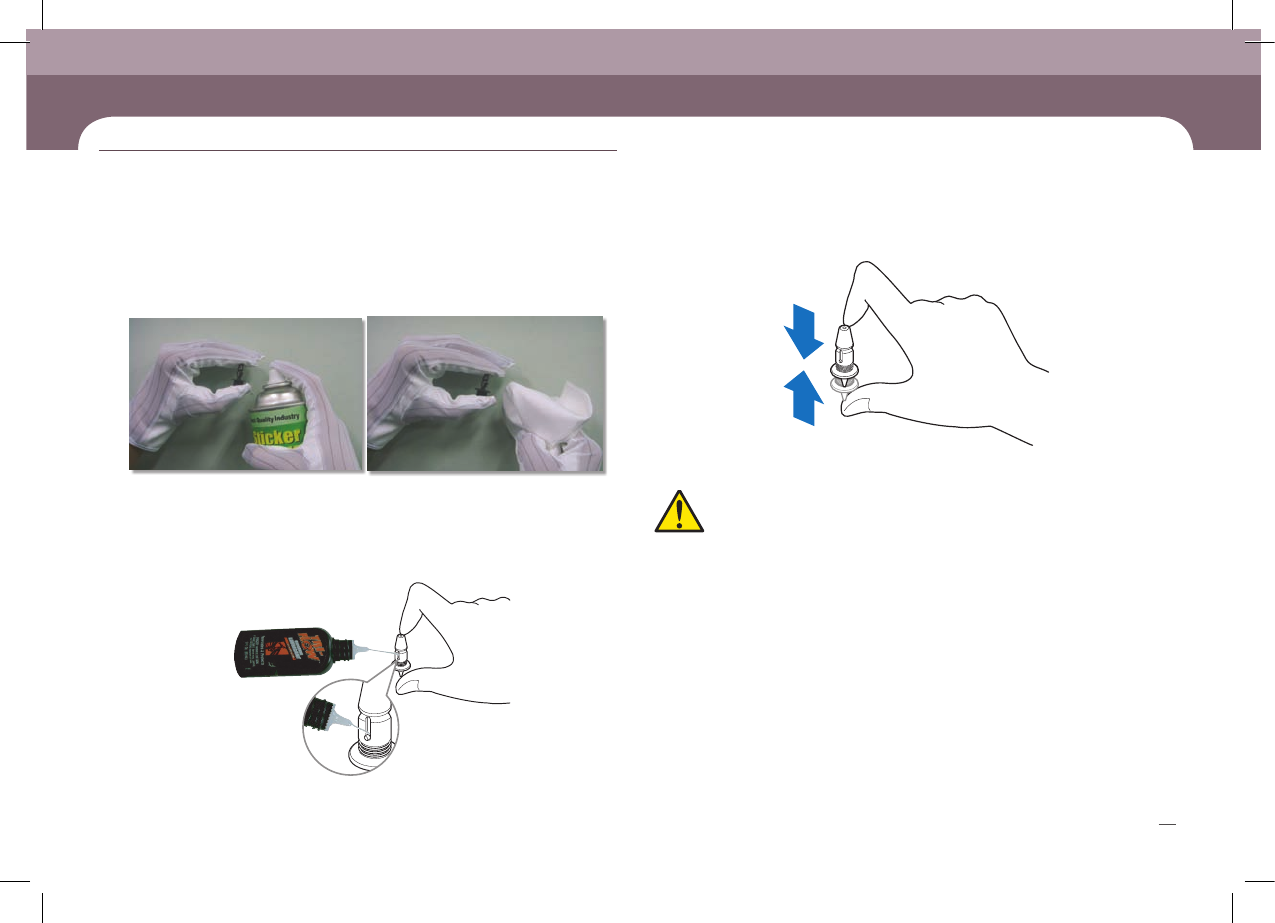

- 使用喷射用吸管在喷嘴外观喷射本公司推荐的清洗液
- 喷射清洗液1分钟后用干净的布擦拭Nozzle外观。
- 如果没有清除杂物（solder paste等）时请重复清扫一次
吸嘴用润滑油
注入Nozzle润滑
油的地方
Nozzle Spring
日常检验目录
9. 清扫Nozzle外观的方法如下
10. Nozzle弹簧的润滑状态不良导致弹簧过紧时，请注入适当地注入我公司提供的
Nozzle用润滑油
11. 注油后为了均匀扩散请压4~5回Nozzle
12. 参考“解除紧急停止（14页）”解除紧急停止后重新进行作业
注意
使用适当量的润滑油。润滑油不足时，Nozzle的润滑状态不圆滑，
但润滑油过多时与杂物捏成团会产生Pickup不良。
