SM431 Maintenance Handbook
40
Chapter 4
Fast & Flexible Chip Shooter

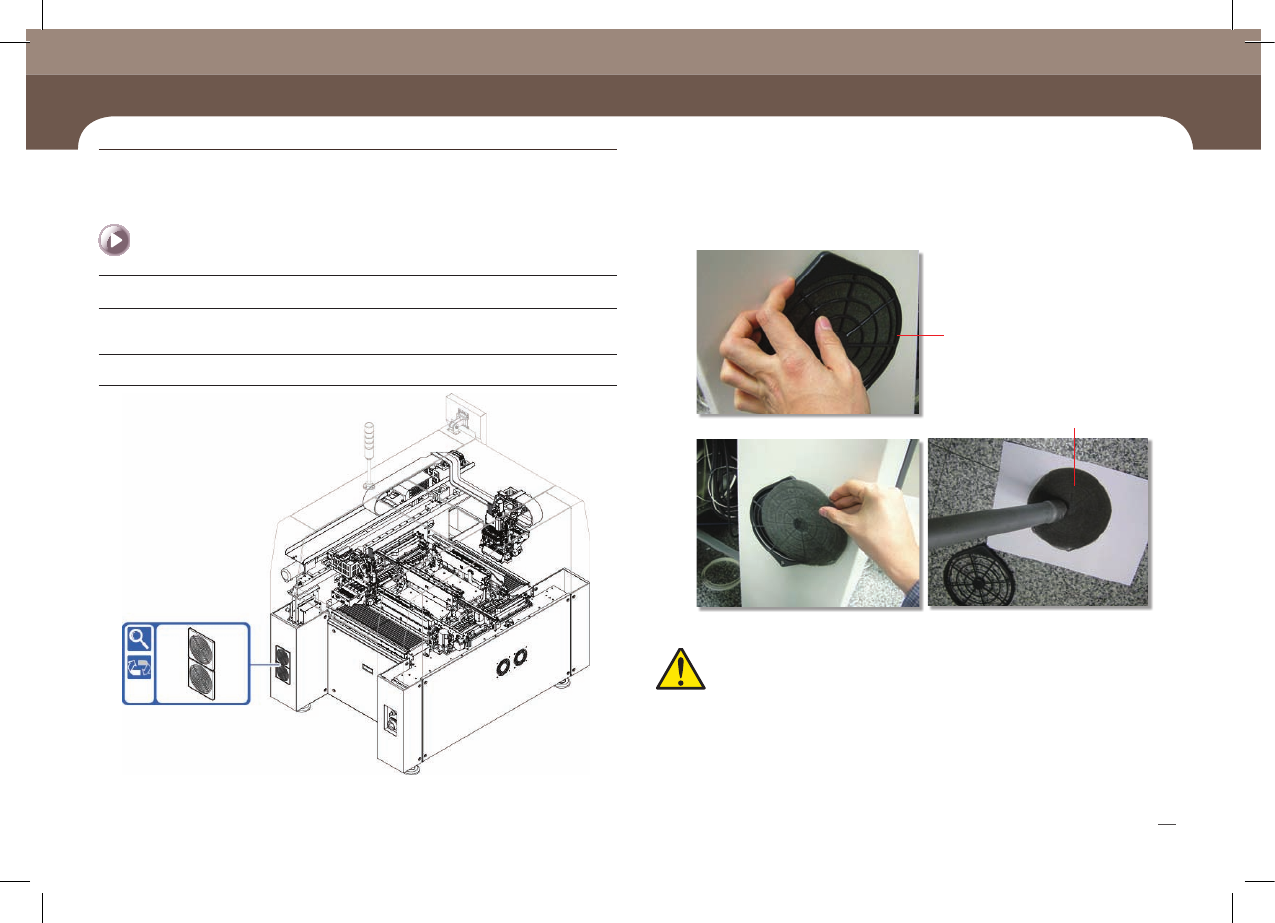

Cooling Fan
Filter Cover
Cooling Fan Filter
- Cooling Fan Cover
分离
-
Filter分离
-
使用真空清扫器清扫Filter
定期检验
真空清扫器
1. 如下图的顺序拆卸后清扫Filter。(如果Filter破损请更换Fillter）
2. 按拆卸的逆序进行组装
3. 参考“解除紧急停止(14页)”解除紧急停止后重新进行作业
Cover Cooling Fan Filter
清扫及更换
维修项目
措施
注意
水洗冷却风扇的过滤器，会引起过滤器硬化，发生损坏。
Chapter 5
每月检验
SM431 Maintenance Handbook
41
Chapter 5
Fast & Flexible Chip Shooter
Demaged Nozzle
Holder Tube
每月检验

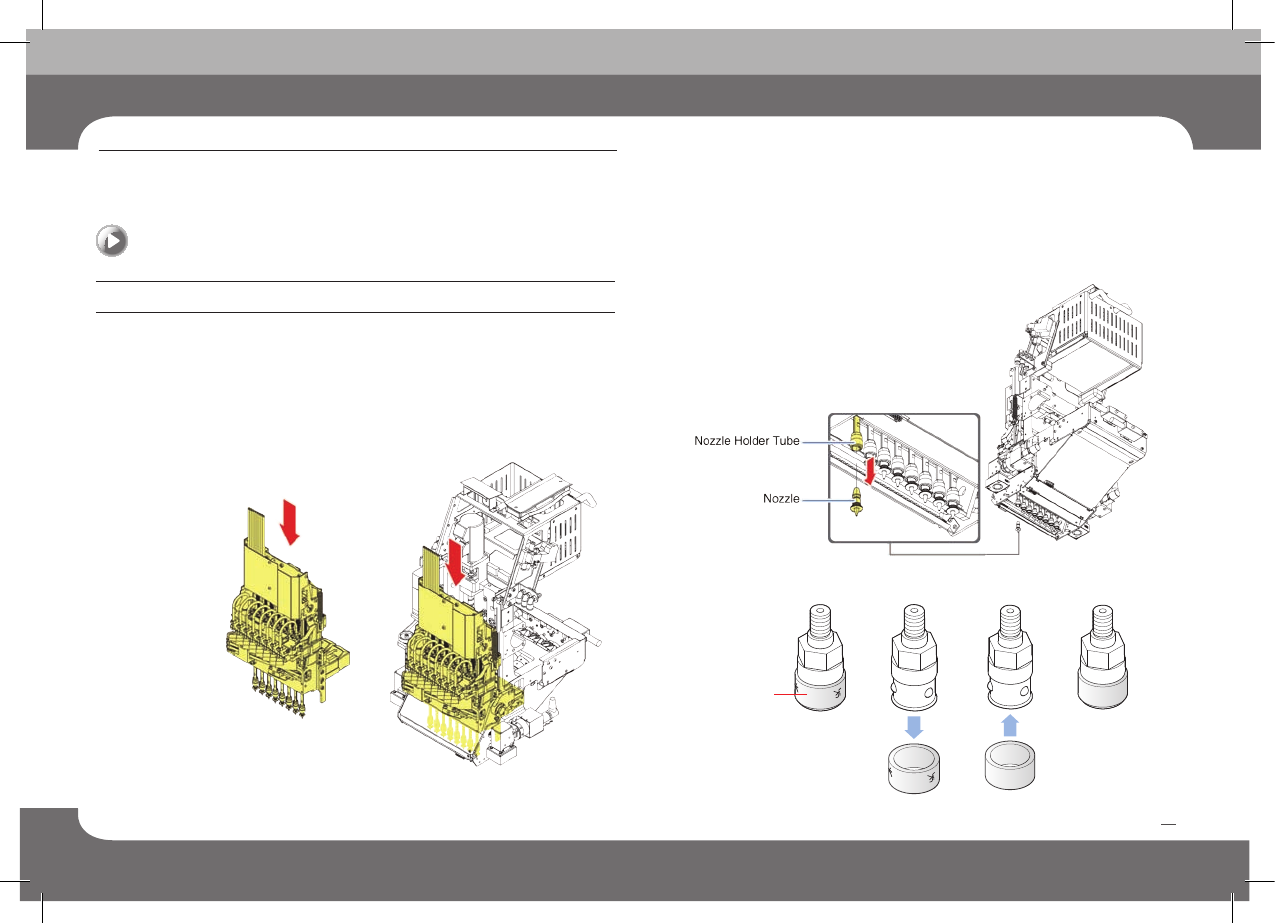

1. 参考”Front X Frame 的正面移动 (9页)”和”Rear X Frame的背面移动(12页)”把
各X Frame向两端进行移动
2. 按OP面板的‘EMG’按钮停止作业后，依次按’STOP’, ‘RESET’按钮。
详细内容请参考’紧急停止（8页）’
3. 把Moving Head Ass’y向箭头方向移动
4. 下拉相应的Nozzle Holder Ass’y用肉眼确认Nozzle Holder Tube
5. Nozzle Holder Tube受损时清除Nozzle Holder Tube后更换
Head Nozzle Holder Tube
检查及更换
措施
SM431 Maintenance Handbook
42
Chapter 5
Fast & Flexible Chip Shooter
每月检验
6. 参考“解除紧急停止（14页）”解除紧急停止后重新进行作业
注意
不切断空压的状态下更换Nozzle Holder Tube时，会对Head的功能产生影响。
请务必切断空压后更换Nozzle Holder Tube
注意
不熟练者很难进行更换Nozzle Holder Tube的操作
(进行更换作业中会有损伤Nozzle Holder Tube的危险）
不熟练者请咨询我公司C/S（STS）或当地代理商（Local agent）后进行调节。
