2-5
2

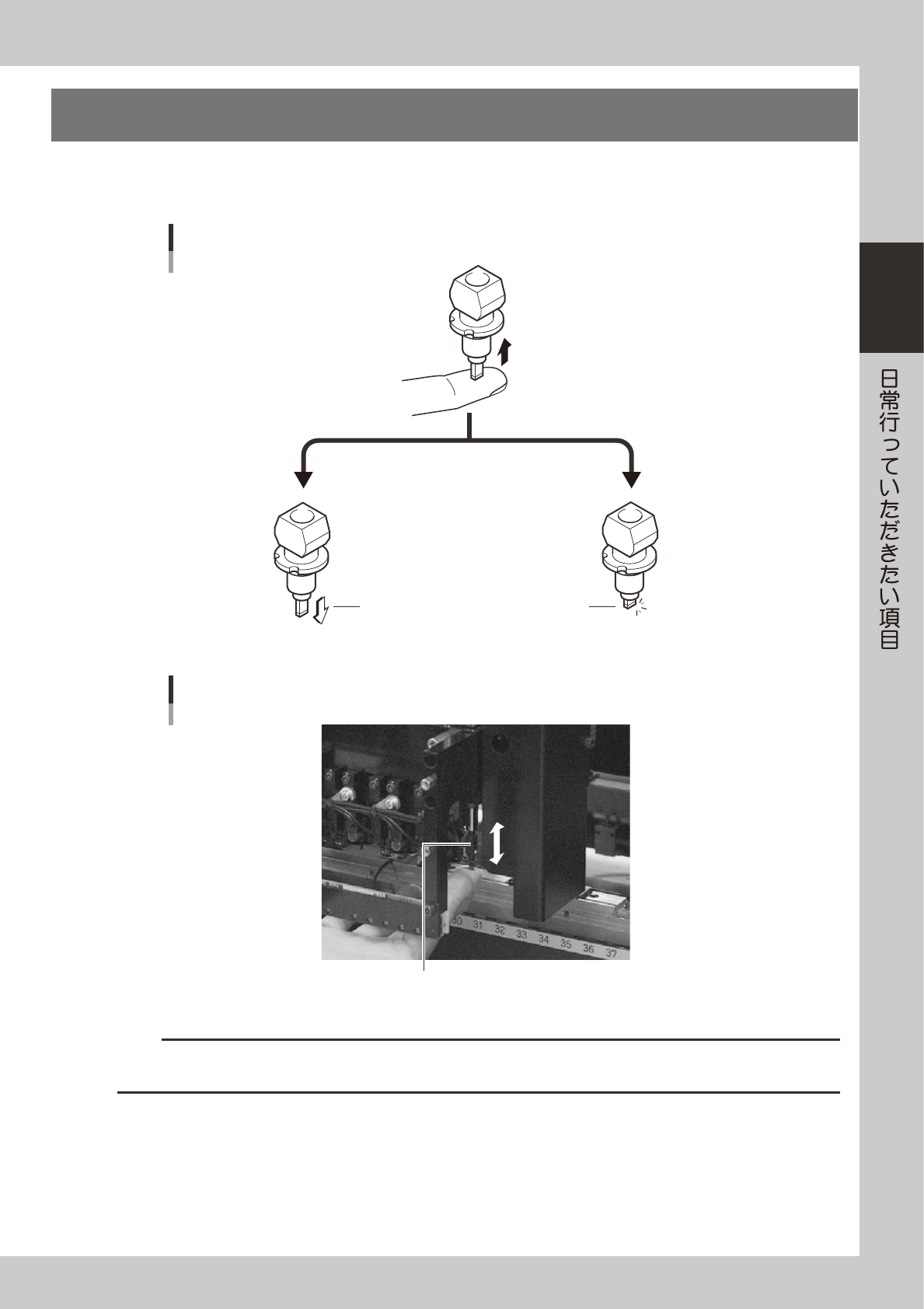

3.バフィング状態の確認
ノズルおよびノズルホルダーのバフィング状態を確認してください。押してみて正常に戻れば問題ありません
が、戻りが悪いと吸着エラーや認識エラーなどが発生します。
ノズル先端部を指で押す
元に戻る
戻りが悪い
戻らない
ノズルのバフィング状態
OK NG
51204-F9-00
ノズルホルダーのバフィング状態
ノズルホルダー
51205-F9-00
c
注意
ノズルホルダーのバフィングを確認する場合は、ノズルを外して行ってください。また、確認の結果ノズルホルダーのバフィン
グ状態が悪いときは、第 3 章「2.1ノズルホルダーの清掃・給油」を実行してください。
2-6
2

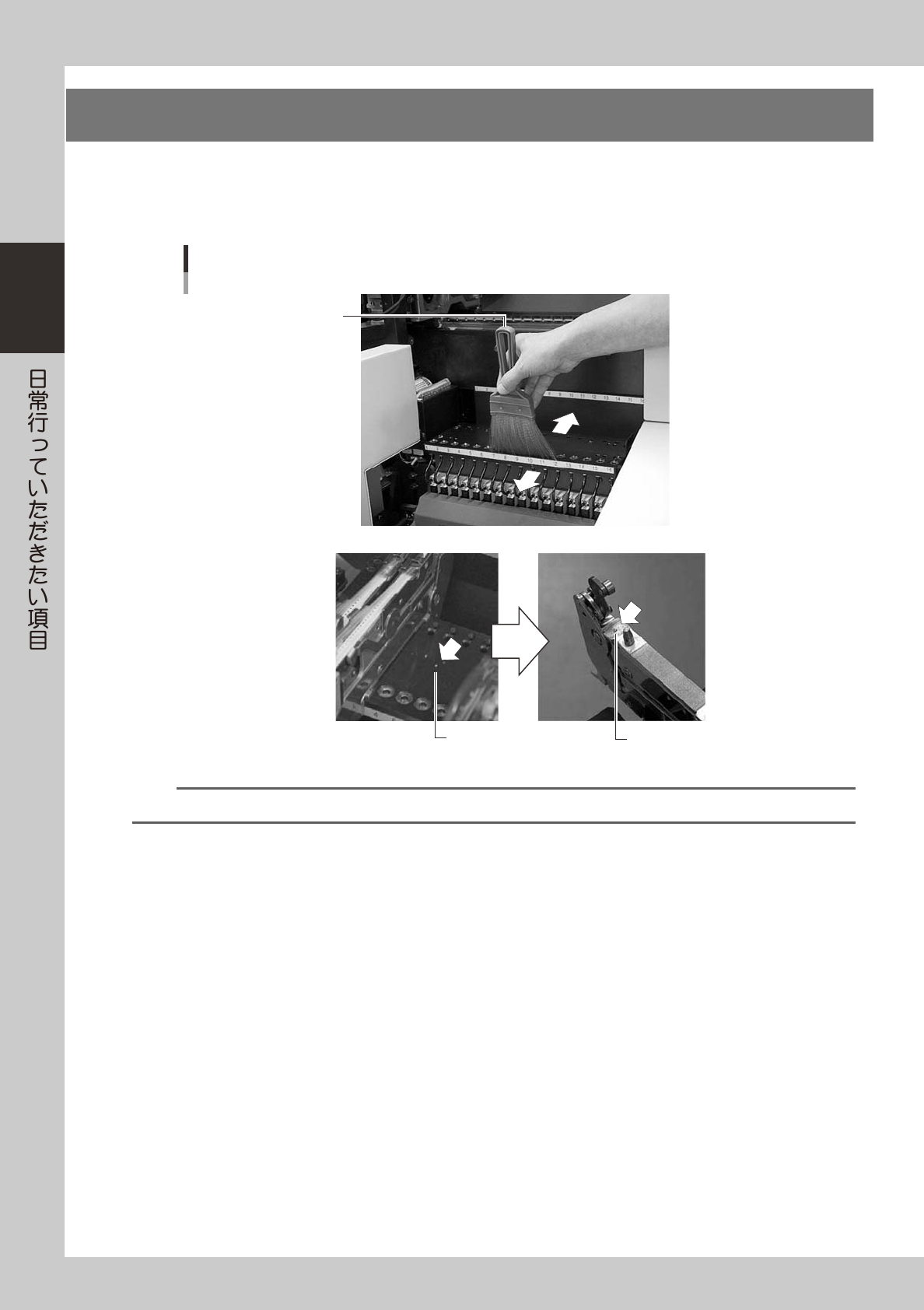

4.フィーダープレートの清掃
フィーダープレートを付属のブラシで清掃してください。
フィーダープレート上にチップや異物が落ちていると、フィーダーセットを行う際に噛み込んでしまって吸着
位置のズレを発生させる原因となります。これを防ぐために定期的に点検・清掃することをお勧めします。
チップ
付着したチップ
清掃用ブラシ
フィーダープレートの清掃
51206-F9-00
参考
プレート上に落ちているチップやごみは、プレート後部の穴に落としながら清掃することができます。
2-7
2
5.カメラ透明カバーの清掃
マルチビューカメラの透明カバーにホコリなどが付着していると、部品認識エラーの原因になることがありま
す。これを防ぐために定期的に点検・清掃することをお勧めします。
e
作業を安全に行うため、マシンが非常停止状態、あるいはマシンの電源スイッチが OFF になっていることを確
認してください。
1
光学系ブラシで透明カバー上のホコリ
を取り払います。
51207-F9-00
参考
光学系ブラシはマシン同梱品に含まれています。
2
ウエスで透明カバーを拭きます。
ウエスにレンズクリーナーを数滴付けて透明カ
バーを拭いてください。
51209-F9-00
n
要点
ウエスはホコリの出ないものを使用してください。
レンズクリーナーはオプション購入品となります。
光学系ブラシでホコリを払う
Step 1
光学系ブラシ
ウエスで透明カバーを拭く
Step 2
ホコリの出ないウエス
