3.2 スプラインシャフト内の清掃・給油
スプラインシャフトのエア経路内に異物が付着したり、汚れなどが付着して吸装着エラー発生の原因となる場
合があります。供給エアの状態や稼働時間にもよりますが、通常 6 ヶ月程度でスプラインシャフト内を清掃し
てください。
3.2.1 スプラインシャフト内の洗浄
1
すべてのヘッドからノズルを取り外し
ます。
標準ヘッドと YG100RB の精密ヘッドはノズルを
手で取り外します。
YG100RA の FNC ヘッドは、前述「1.2.1FNC ノ
ズル ASSY の取り外し」を参照して FNC ノズル
ASSY を取り外します。
2
エアチューブを取り外します。
各ヘッドのスプラインシャフトの上部に差し込ん
であるエアチューブを取り外してください。
51390-F9-10
3
クリーニングキット (KV8-M8860-00X)
を用意します。
1. クリーニングキットの容器に IPA( イソプロピ
ルアルコール ) を入れます。( 他の溶剤は厳禁 )
2. クリーニングキットのノズルストッパーを、
先端から 185 〜 200mm の間にスライドさせ
ます。
3. 洗浄するヘッドの下に、受け皿 ( 紙コップなど )
を置きます。(Step4 で IPA を注入したとき下
に流れ出るため )
51362-F9-00
4
スプライン内部を洗浄します。
1. スプラインシャフトにクリーニングキットの
ノズルをストッパーに当たる位置まで挿入し
ます。
2. IPA を注入してスプラインシャフトのエア経
路を洗い流します。
51363-F9-00
スプラインシャフトの洗浄
Step 4
クリーニングキット
エアチューブを取り外す
Step 2
クリーニングキット
Step 3
ストッパー
ノズル
ストッパーを先端から
185∼200mmの位置にセットする
3-28
3
5
スプラインのエア経路をブローします。
1. ブローするスプラインシャフトの上部にエア
ホースを取り付けます。
2. [ 装置 ] −「ヘッド」タブ画面を開きます。
3. スプラインシャフトの先端部にウエスを当て
ながら、画面の [ ブロー ] ボタンを押してスプ
ラインシャフト内をエアブローします。
52302-F9-00
6
作業を繰り返します。
スプラインシャフトから流れ出る IPA がきれいに
なるまで Step4 〜 Step5 の作業を繰り返してく
ださい。
7
エアチューブとノズルを元どおりに取
り付けます。
スプラインシャフト内のエアブロー
Step 5
[ブロー]ボタン
3-29
3
3.2.2 給油・負圧状態の確認
スプラインシャフトを洗浄したら、給油、および負圧の確認も行います。
1
給油をします。
IPA 洗浄によってオイルも流されていますので、
次のように給油します。
タービン油 (VG32) を入れた給油シリンジ
(KV8-M8870-00X) を用意してください。
1. 標準ヘッドと YG100RB の精密ヘッドのノズ
ルホルダーとスプラインシャフト連結部の長
穴に 1 滴給油します。( 各ヘッドに給油 2 箇所 )
給油後ノズルホルダーを上下に数回動かして
ください。
2. FNC ヘッドのホルダーインデックスを下に引
くとカムが 2 つ見えます。そのカム部にそれ
ぞれ 1 滴給油して、カムを上下に数回動かし
ます。
51368-F9-00
2
余分な油分を除去します。
スプライン先端側から約 5 秒程度エアガンでエア
ブローします。その後 [ 装置 ] ー「ヘッド」タブ
から [ ブロー ] ボタンを押してスプラインシャフ
ト内をエアブローします。
n
要点
バフィング部には皮膜程度の油分があれば十分です。
3
油分の除去状態を確認します。
任意で市販の油取り紙などを使用してエアブロー
を行い、スプラインシャフト内の残留油分の状態
を確認してください。
51397-F9-00
4
FNC ノズル ASSY を組み込みます。
FNC ヘッド (YG100RA) は、前述「1.2.4FNC ノ
ズル ASSY の取り付け」を参照して、FNC ノズ
ル ASSY を組み込んでください。

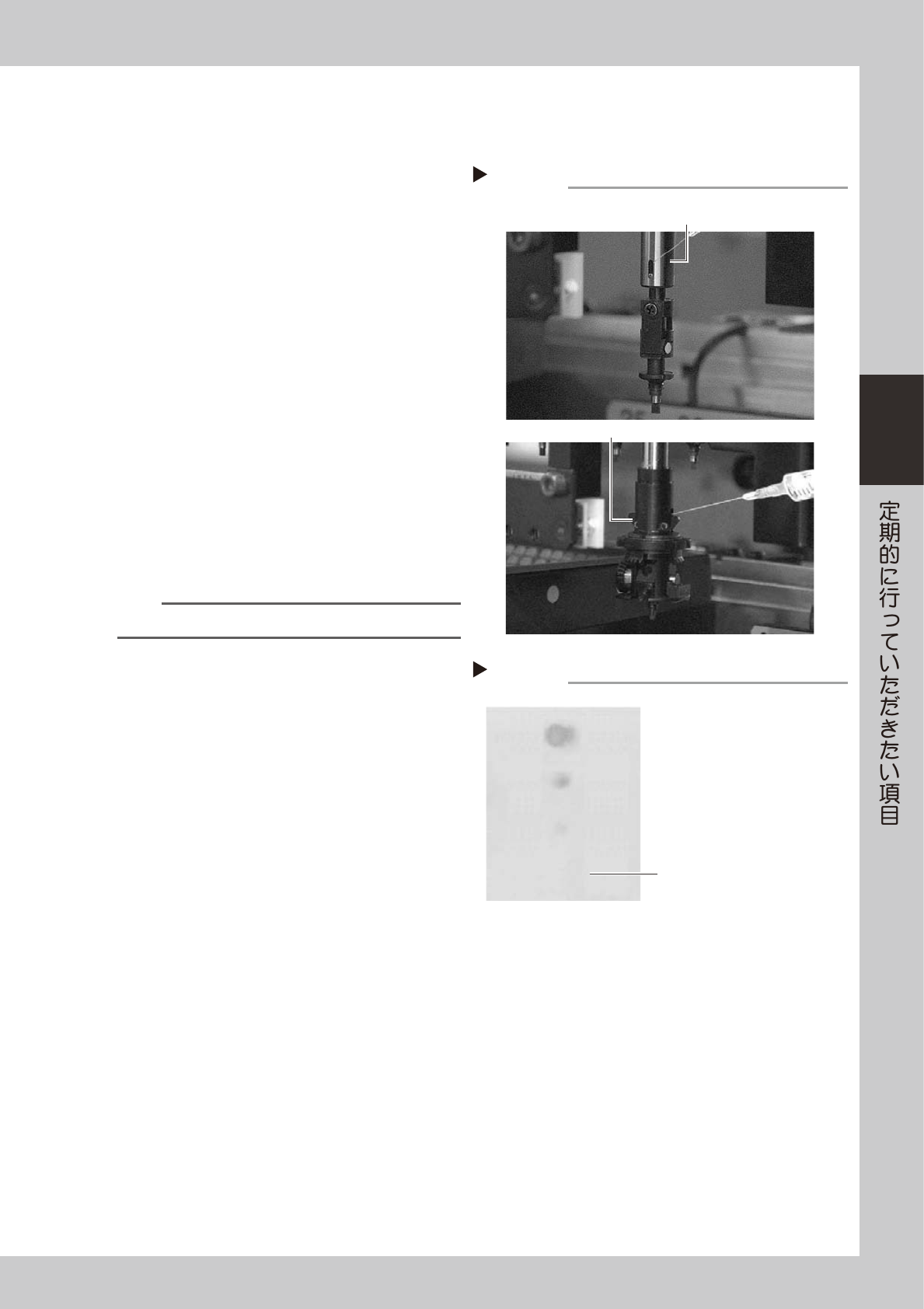

給油ポイント
Step 1
ノズルホルダー
バフィング部
FNCカム部
残留油分の確認
Step 3
最終的に油分が出なければ終了です。
油取り紙
