3-1 3 1 . 毎 週 ま た は 隔 週 こ こ で は 点 検 ・ 清 掃 を 中 心 に 行 い ま す 。 1 . 1 T y p e A ノ ズ ル の 清 掃 ノ ズ ル 先 端 に ハ ン ダ が 付 着 す る と 、 ノ ズ ル を 部 品 と 誤 認 識 し て し ま う こ と が あ り ま す 。ま た 、 バ フ ィ ン グ 動 作 ( ス プ リ ン グ 動 作 ) の 不 良 は 吸…
第 3 章
定期的に行っていただきたい項目
目次
1. 毎週または隔週 3-1
1.1 TypeA ノズルの清掃 3-1
1.2 TypeF ノズルの清掃 (YG100RA) 3-
3
1.2.1 FNC ノズル ASSY の取り外し 3-3
1.2.2 FNC ノズル ASSY の分解清掃 3-5
1.2.3 FNC ロックピンの清掃 3-9
1.2.4 FNC ノズル ASSY の取り付け 3-10
2. 毎月または隔月 3-13
2.1 ノズルホルダーの清掃・給油 3-13
2.2 X,Y,W 軸の清掃・給油 3-1
5
2.2.1 X,Y,W 軸ボールスクリューの清掃・給油 3-15
2.2.2 X,Y,W 軸リニアガイドの清掃・給油 3-18
2.3 Z 軸とラックギヤの清掃・給油 3-19
2.4 エア / ミストフィルターの点検・清掃 3-20
2.5 カメラレンズ・照明の清掃 3-22
2.6 各軸のボールスクリューおよびリニアガイドの点検 3-25
3. 6 ヶ月または 1 年 3-26
3.1 エジェクターフィルターの清掃・交換 3-26
3.2 スプラインシャフト内の清掃・給油 3-27
3.2.1 スプラインシャフト内の洗浄 3-27
3.2.2 給油・負圧状態の確認 3-29
3-1
3
1.毎週または隔週
ここでは点検・清掃を中心に行います。
1.1 TypeA ノズルの清掃
ノズル先端にハンダが付着すると、ノズルを部品と誤認識してしまうことがあります。また、バフィング動作 ( ス
プリング動作 ) の不良は吸着エラーの原因となります。これを防ぐために各ノズルの清掃を行ってください。
e
1
ノズルを取り外します。
非常停止ボタンを押して、ノズルを取り外してく
ださい。作業を安全に行うため、必ずマシンを非
常停止状態にしてください。
c
注意
ノズルステーションを装備したマシンは、必ずノズルをス
テーションに戻してください。
2
エアブローします。
ノズル内部をノズルの両サイドからエアガンで吹
いてください。
51300-F9-00
n
要点
汚れがひどい場合は、下記の Step3、4 を実行してください。
3
ノズル孔を清掃します。
ノズル孔にノズル清掃用ワイヤーを通して清掃し
てください。右図のように指に挟むか専用ハンド
ルを使ってワイヤーを固定してノズルを動かして
清掃します。
51301-F9-00
4
エアブローします。
ノズル清掃用ワイヤーを取り外して、ノズル内部
を Step2 と同様にエアガンで吹いてください。
51302-F9-00
ノズル孔の清掃
Step 3
専用
ハンドル
(オプション)
ノズル ノズル清掃用ワイヤー
エアブロー
Step 4
ノズル
エアガン
(オプション)
エアブロー
Step 2
ノズル先端側を
差し込みブロー
エアチューブ(黒)
エアガン
(オプション)
エアチューブ(オレンジ)
エア供給部へ
ノズル取り付け側
からブロー
3-2
3
5
バフィング部を清掃します。
バフィング部に IPA( イソプロピルアルコール ) ま
たはエタノールを塗布し、数回バフィング動作を
繰り返して清掃してください。清掃後は十分にエ
アブローして余分な IPA またはエタノールを除去
してください。
6
バフィング部に給油します。
バフィング部に精密ドライバーなどで少量 ( しみ
込む程度 ) のタービン油を塗布してください。
51303-F9-00
7
バフィング動作を確認します。
数回バフィング動作を繰り返して、タービン油を
なじませます。ホコリのでないウェスを使ってノ
ズル周りの余分な油分を拭き取ります。
51304-F9-00
8
余分な油分を除去します。
ノズル先端側から約 5 秒、ノズル取り付側から約
5 秒程度エアガンにてエアブローします。この作
業を 3 回程度繰り返してノズル内に残った余分な
タービン油を除去します。
n
要点
バフィング部には皮膜程度の油分があれば十分です。
9
油分の除去状態を確認します。
任意で市販の油取り紙などを使用してノズル内の
残留油分の状態を確認してください。
n
要点
通常、Step8 の作業を行えば油分は除去されるはずです。残っ
ている場合はもう一度エアブローしてください。
51394-F9-00
0
ノズルを元に戻します。
ノズルに油分が残っていないかもう一度確認して
からヘッドに戻してください。

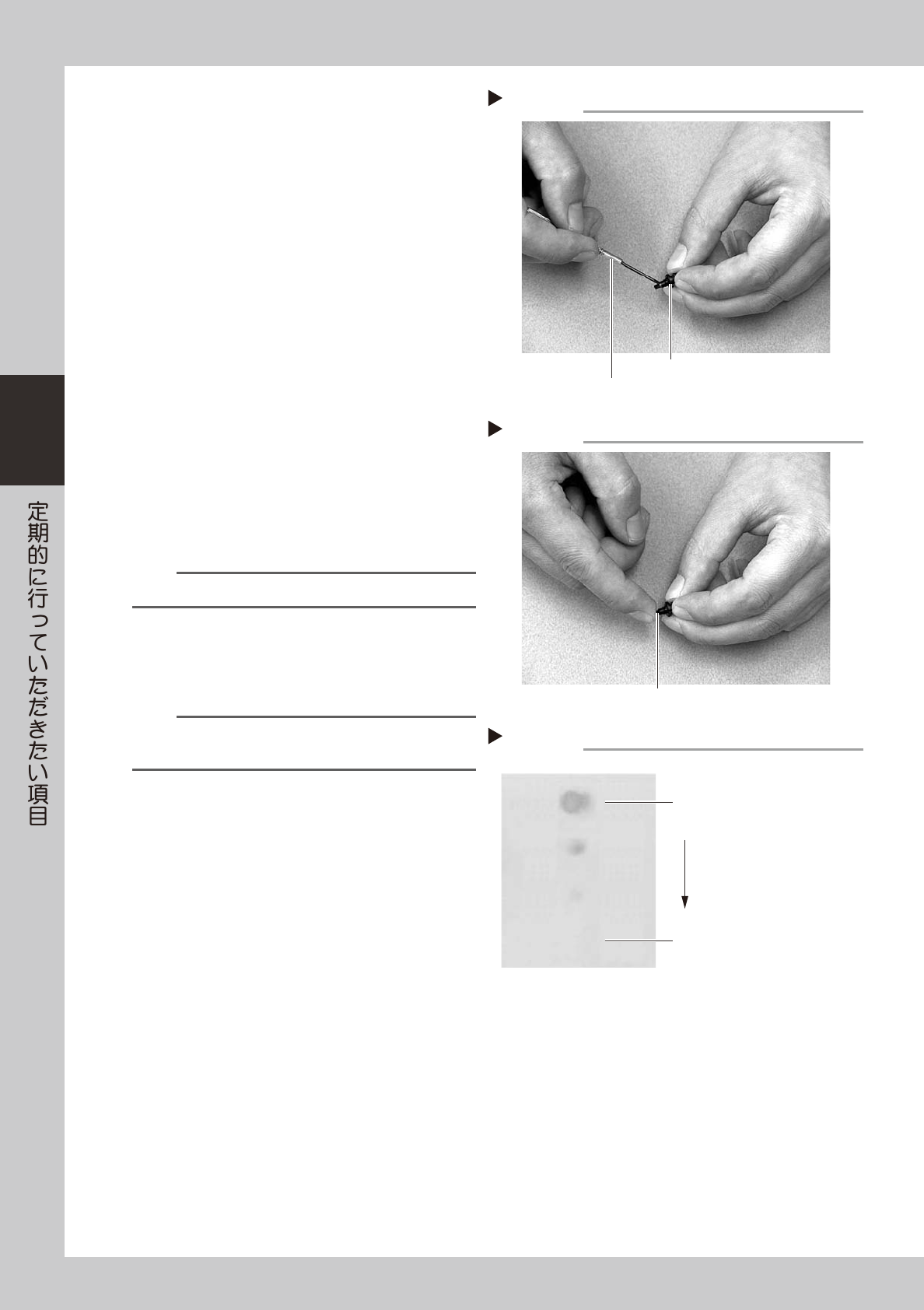

バフィング部の給油
Step 6
ノズル
精密ドライバー (タービン油を少量)
バフィング部の確認
Step 7
ノズルバフィング部 (先端)
残留油分の確認
Step 9
初回ブローを先端から5秒程度行う
と油分が出ます。
先端から5秒、取り付け側から
5秒程度のブローを繰り返します。
最終的に油分が出なければ終了です。
油取り紙
