4-3
4

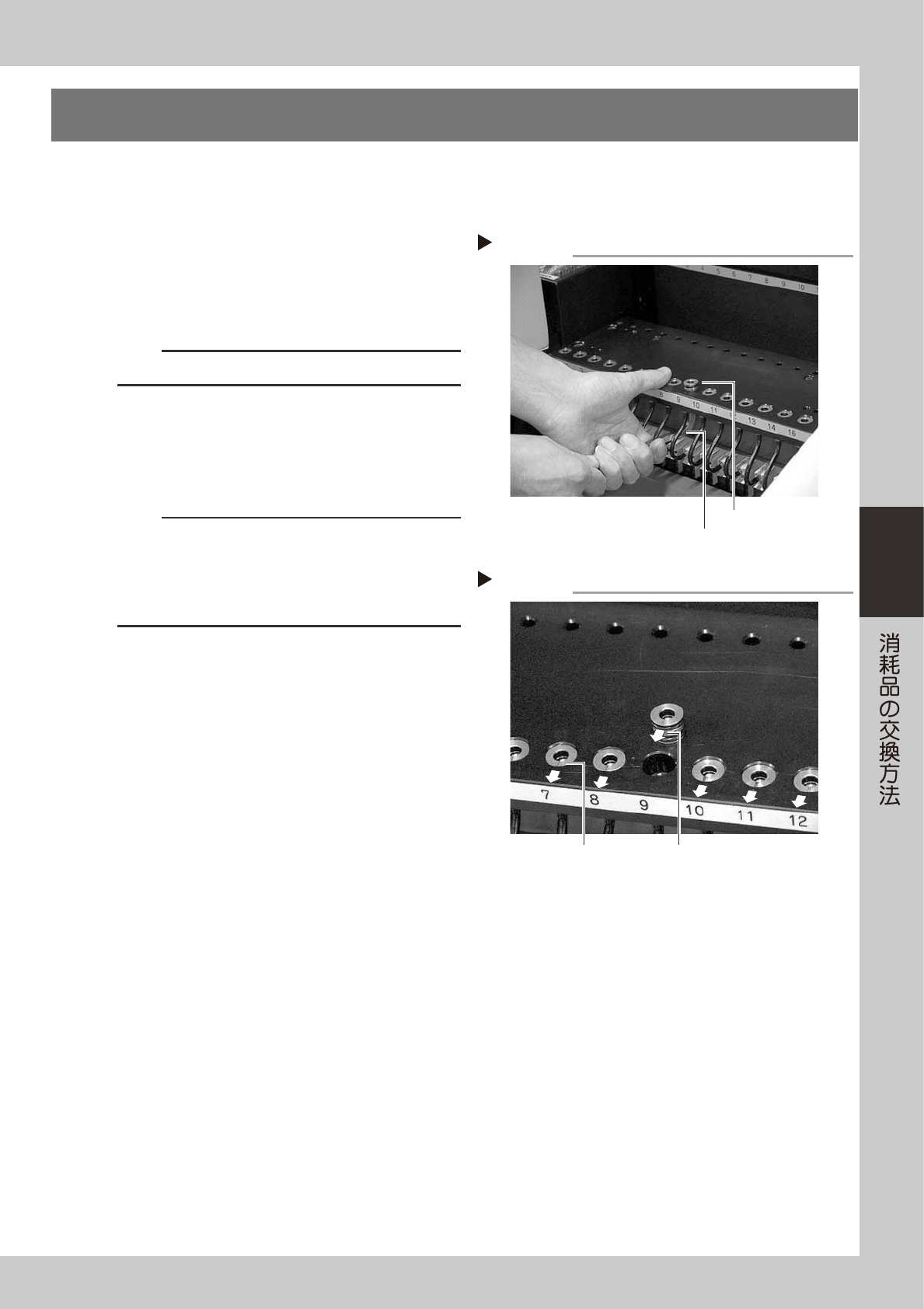

2.エアジョイントの交換
e
1
非常停止ボタンを押します。
作業を安全に行うために、必ずマシンを非常停止
状態にしてください。
2
エアジョイントを取り外します。
8mm 程度の大きめの 6 角レンチでフィーダープ
レートの下からエアジョイントを押し上げます。
51403-F9-00
c
注意
エアホースを傷つけないように注意してください。
3
エアジョイントを取り付けます。
新しいエアジョイントをマークが正面を向くよう
にして上から押し込んでください。
51404-F9-00
c
注意
・向きを合わせずに取り付けるとエアホース内にゴミが入る
可能性がありますので注意してください。
・プレート面より低くなるまで確実に押し込んでください。
時間が経つと多少浮き上がりますので、再度押し込んでく
ださい。
4
動作を確認します。
1. フィーダーを取り付けます。
2. [ 装置 ] ボタンから「フィーダー」タブを開い
て ON/OFF 動作を行います。
エアジョイントの取り外し
Step 2
エアジョイント
6角レンチ
エアジョイントの取り付け
Step 3
マークの向き
マーク
4-4
4

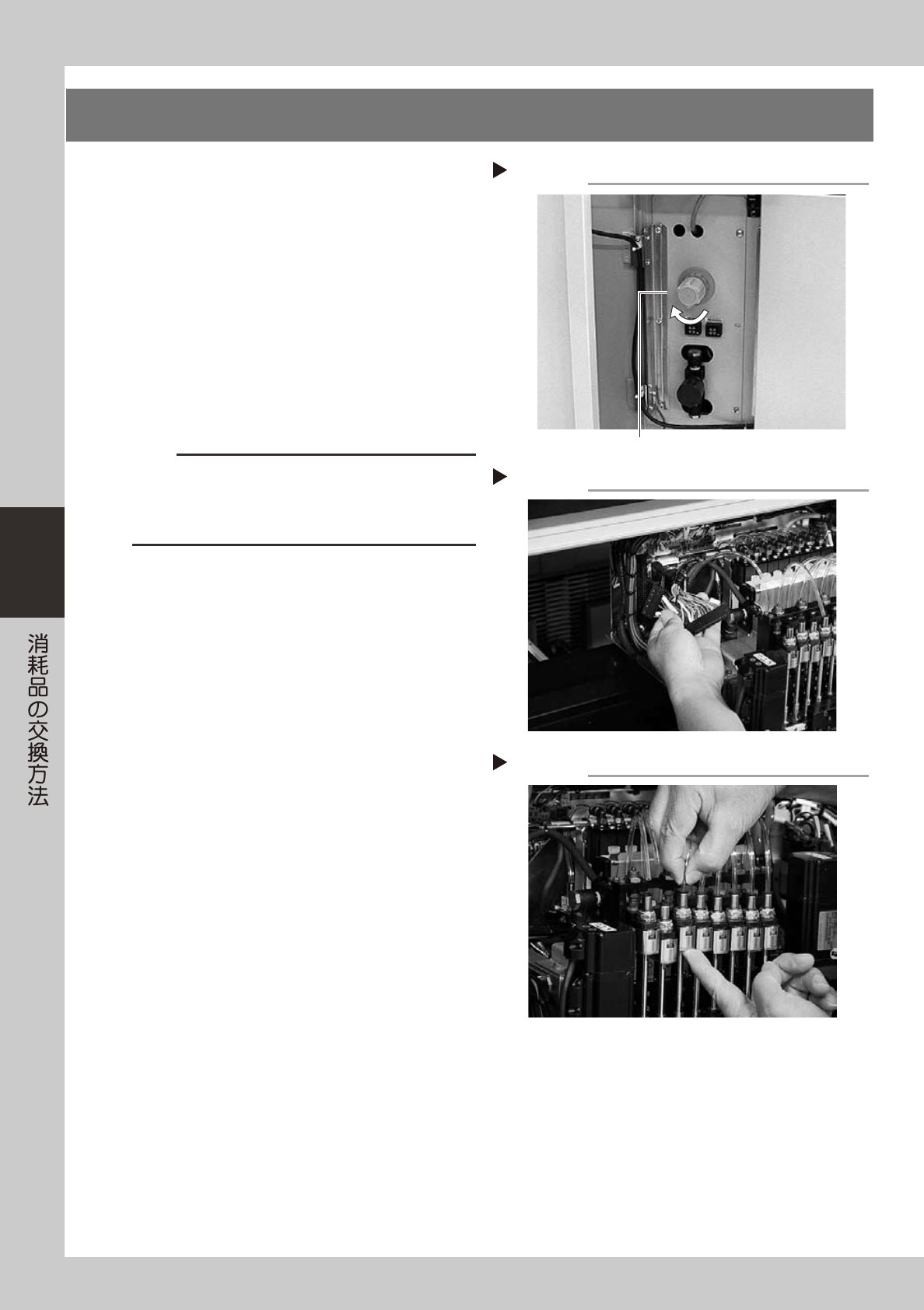

3.エジェクターバルブの交換
1
供給エアとマシンの電源を切ります。
ソフトウエアを終了してマシンの電源スイッチを
OFF にし、さらにマシン左下パネル内の「エア供
給 / 排出」スイッチを右に回してエア供給を止め
てください。
51405-F9-10
2
ヘッドバルブユニット部ハーネスのコ
ネクタを外します。
ヘッドバルブユニット部よりヘッド I/O ボード部
にハーネスを接続しているコネクタ (CN11)、
(CN9) を外します。
51407-F9-10
c
注意
コネクタハウジングに細いハーネスが接続されていますの
で、断線には十分注意してください。コネクタを取り外す
ときはハーネスを引っ張らないようにコネクタハウジング
を指でつかんで抜いてください。
3
エアチューブを取り外します。
各ヘッドのスプライン上部ワンタッチジョイント
に差し込んであるエアチューブを取り外してくだ
さい。
51406-F9-00
供給エアを切る
Step 1
エア供給/排出スイッチ
コネクターを取り外す
Step 2
エアチューブを取り外す
Step 3
4-5
4
4

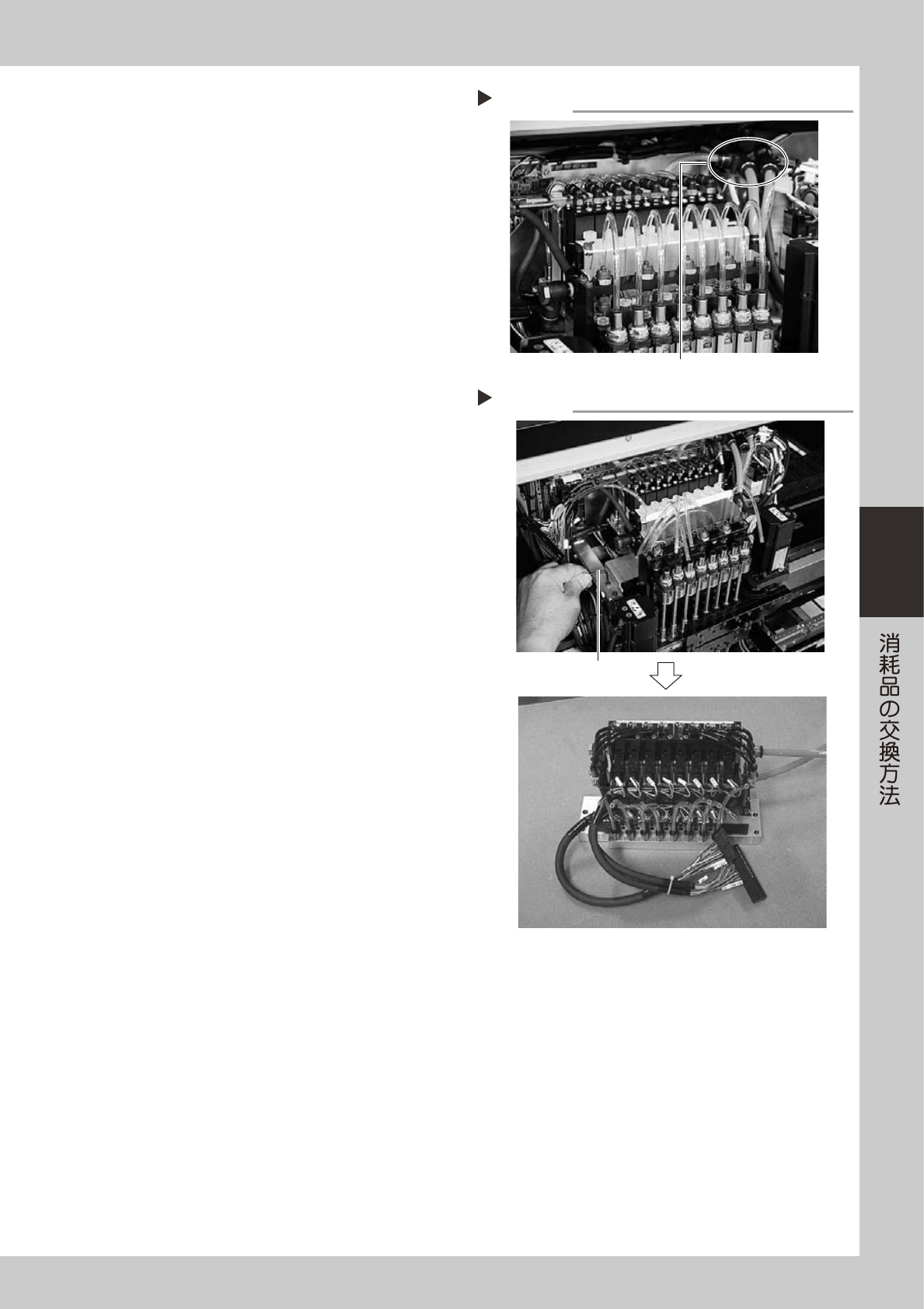

バルブユニットのエアホースを外しま
す。
ヘッド上部の右側にあるエアホースを 3 箇所外し
てください。
51408-F9-10
5
バルブユニットをヘッド部から取り外
します。
1. 6 角レンチ (5) でバルブユニットのベースを固
定しているボルト 4 本を外します。（ベース左
右に 2 個ずつあります。）
2. バルブユニット上に持ち上げるようにして、
ヘッド部から外します。
51409-F9-10
バルブユニットを取り外す
Step 5
6角レンチでボルトを外す
取り外したバルブユニット
エアホースを取り外す
Step 4
この3箇所で取り外す
