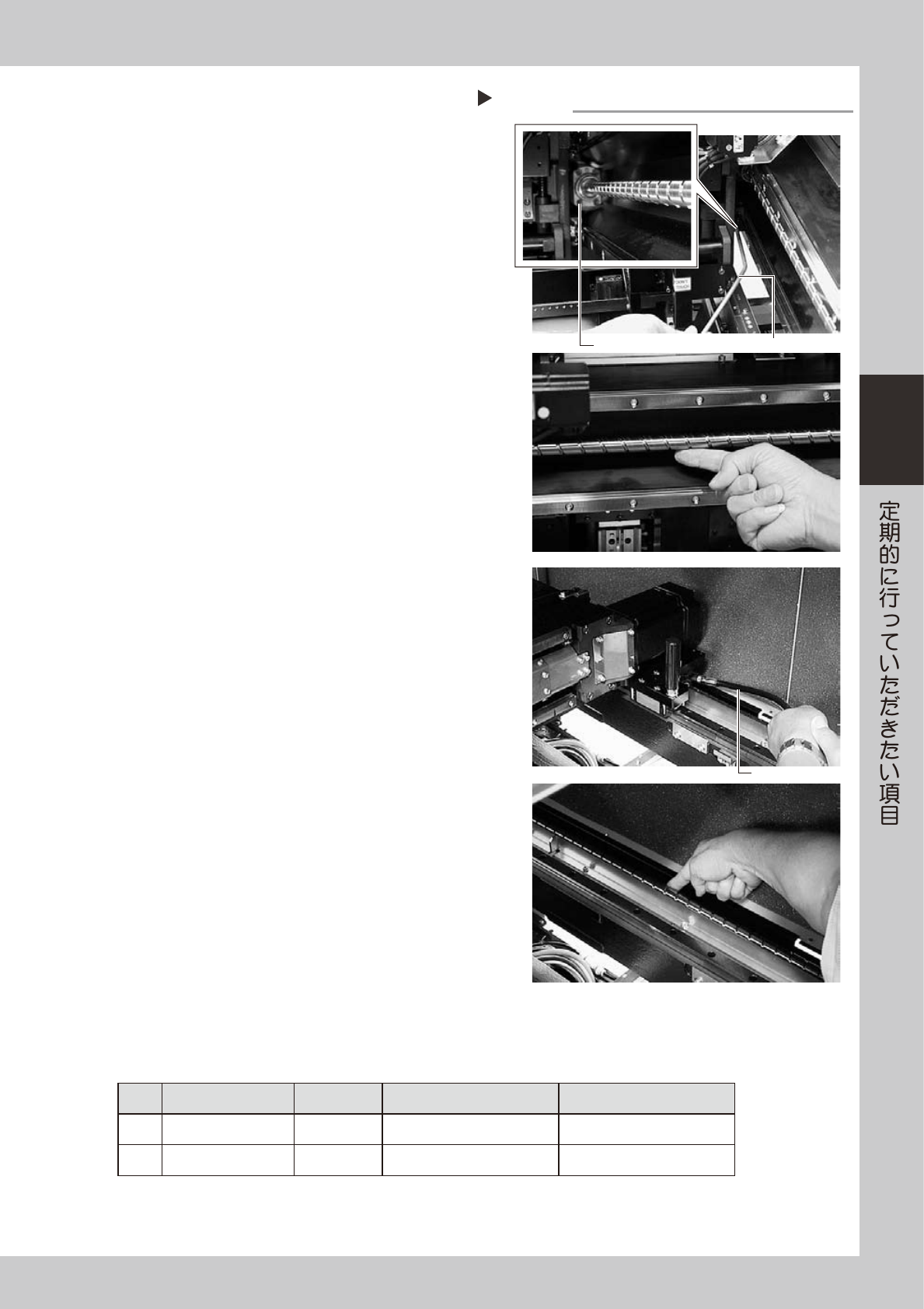

グリスを塗布します。
1. X 軸、Y 軸
グリスガンを用意し、グリスニップルから指
定のグリス (NSL) を注入してください。さら
に、手塗りでボールスクリューのリード溝内
に指定のグリスを塗り、軸を手で動かした後、
余分なグリスを拭き取ってください。
2. W 軸
手に指定のグリス (NSL) を付けてボールスク
リューの表面およびリード溝部に均一に塗っ
てください。
51393-F9-10
5
カバ−を元に戻します
グリス飛散防止カバーを外したときと逆の手順で
取り付けてください。
■ グリス一覧
ボールスクリュー
No. セクション 名称 種類 作業方法
1 X、Y 軸 NSL リチューム系 グリスガン + 手塗り
2 W 軸 NSL リチューム系 手塗り
ボールスクリューのグリスアップ
Step 4
グリスニップル
グリスガン
グリスガン
X軸
Y軸
3-18
3
2.2.2 X,Y,W 軸リニアガイドの清掃・給油
e
1
非常停止ボタンを押します。
作業を安全に行うために、必ずマシンを非常停止
状態にしてください。
2

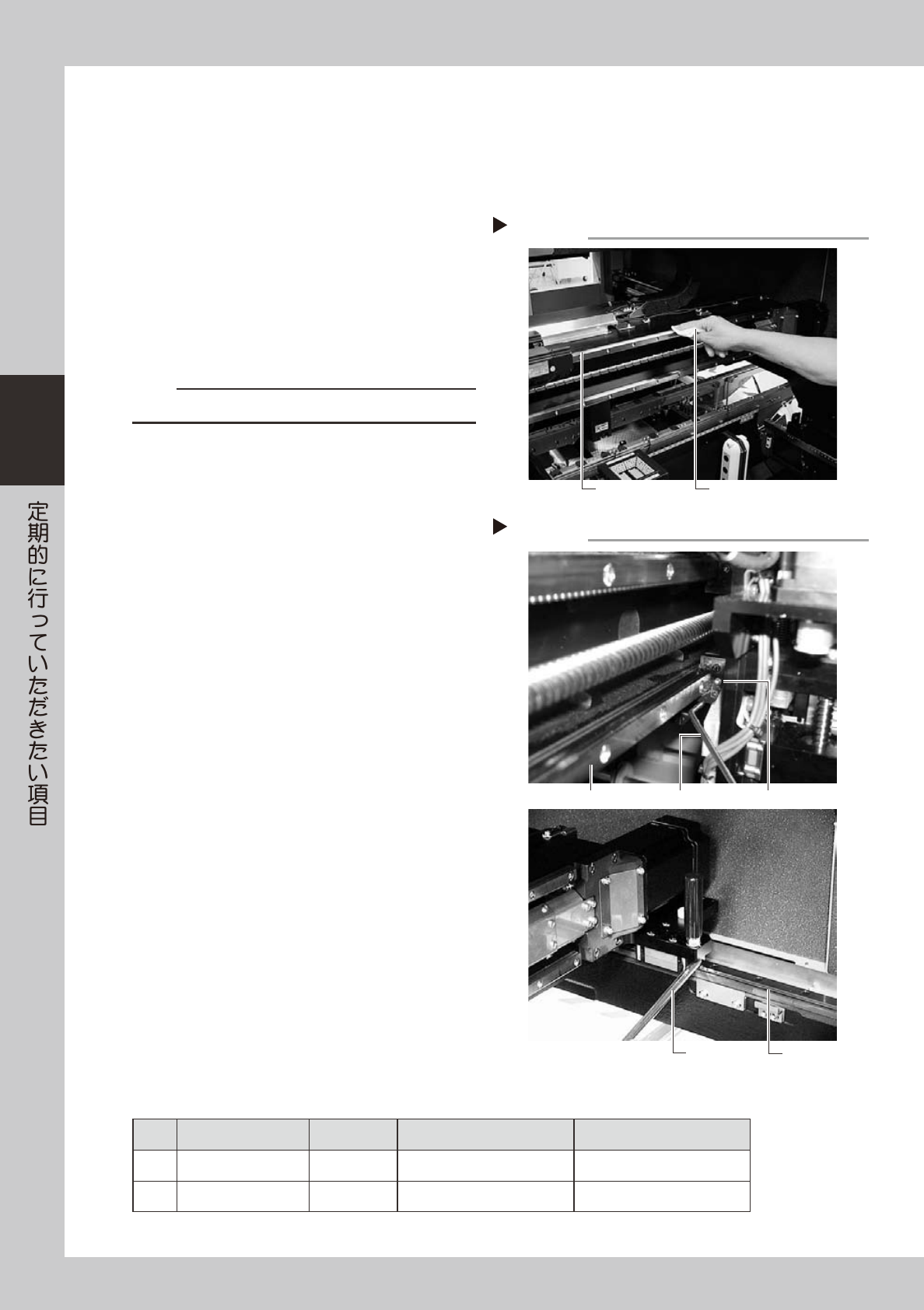

リニアガイドを清掃します。
1. 各軸を片端に移動させてから、リニアガイド
全体をゴミが発生しないペーパーウエス ( ク
リーンルーム用 ) などで拭きます。
2. 次に、軸を反対側に移動させて、反対側のリ
ニアガイドも拭きます。
51320-F9-10
c
注意
リニアガイドレールの移動溝部も丁寧に拭いてください。
3
グリスを塗布します。
1. X 軸
グリスガンを使って、X 軸リニアガイド用グ
リスニップルから指定のグリス (NSL) を注入
します。
グリスニップルは、ヘッド部裏側の左右に 2
つずつ ( 上下のリニアガイドの位置 ) にあり
ます。( 合計 4 箇所 )
2. Y1、Y2 軸
グリスガンを使って、Y 軸リニアガイド用グ
リスニップルから指定のグリス (NSL) を注入
します。
グリスニップルは、各 Y 軸リニアガイド・ス
ライダーの前後にあります。( 合計 4 箇所 )
3. W 軸
手にグリス (NSL) を付けてリニアガイドの表
面およびリード溝部に均一に塗ってください。
51383-F9-00
4
余分なグリスを拭き取ります。
手で軸を数回移動させた後、余ったグリスを拭き
取ります。
■ グリス一覧
リニアガイド
No. セクション 名称 種類 作業方法
1 X、Y 軸 NSL リチューム系 グリスガン
2 W 軸 NSL リチューム系 手塗り
リニアガイドの清掃
Step 2
ガイドレール ウエス
リニアガイドのグリスアップ
Step 3
Y軸ガイド
グリスガン
グリスガンX軸ガイド グリスニップル
3-19
3
2.3 Z 軸とラックギヤの清掃・給油
ヘッド部のスプラインシャフトを上下させる Z 軸とノズル回転を行うためのラックギヤの清掃と給油方法につ
いて説明します。指定グリス (NSL) を用意してください。
1
マシンの電源を OFF にします。
ソフトウエアを終了し、マシンの電源スイッチを
OFF にしてください。
2
ヘッド部のカバーを取り外します。
3
Z 軸シャフトとラックギヤを清掃しま
す。
毛羽の出ないペーパーウエスや綿棒などで、Z 軸
シャフトとラックギヤを拭きます。
ラックギヤは、上部 ( ヘッド 1 〜 4 用 ) と下部 ( ヘッ
ド 5 〜 8 用 ) にあります。グリスの固着やゴミの
付着がないことを確認してください。
51391-F9-00
4

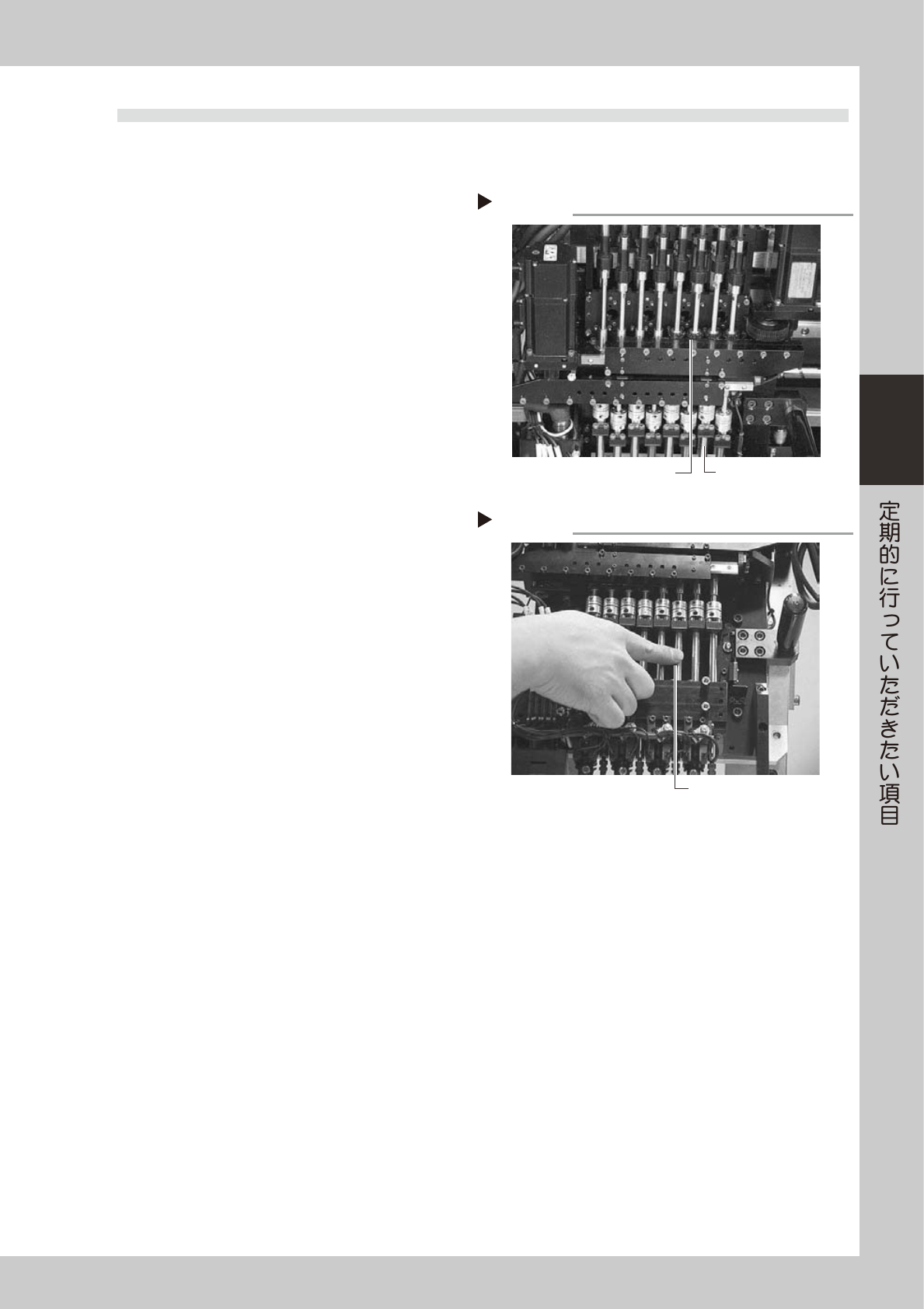

Z 軸シャフトとラックギヤにグリスを塗
布します。
Z 軸シャフトは、手でシャフトの表面にグリスを
塗布し、均一になるように薄く延ばしてください。
ラックギヤには、毛羽の出ない綿棒に付けて薄く
均一に塗布してください。
51392-F9-00
5
グリスを拭き取ります。
手で数回 Z 軸とラックギヤを移動させ、余ったグ
リスを拭き取ってください。
6
ヘッド部のカバーを取り付けます。
Z軸シャフトのグリスアップ
Step 4
グリスを手で塗布する
Z軸シャフトとラックギヤ
Step 3
ラックギヤ
Z軸シャフト
