第 3 章 定期的に行っていただきたい項目 目次 1 . 毎 週 ま た は 隔 週 3 - 1 1 . 1 T y p e A ノ ズ ル の 清 掃 3 - 1 1 . 2 T y p e F ノ ズ ル の 清 掃 ( Y G 1 0 0 R A ) 3 - 3 1 . 2 . 1 F N C ノ ズ ル A S S Y の 取 り 外 し 3 - 3 1 . 2 . 2 F …
2-7
2

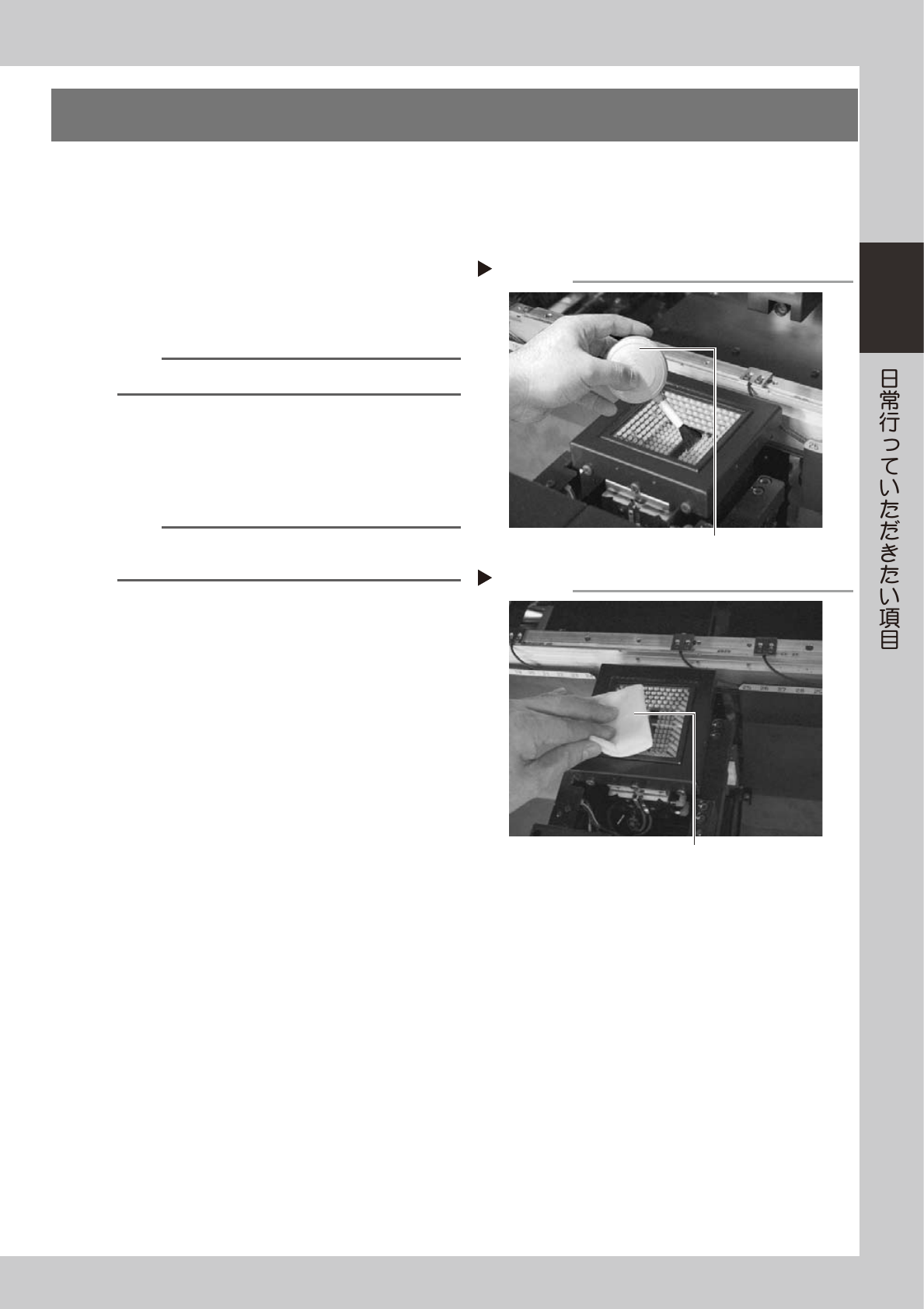

5.カメラ透明カバーの清掃
マルチビューカメラの透明カバーにホコリなどが付着していると、部品認識エラーの原因になることがありま
す。これを防ぐために定期的に点検・清掃することをお勧めします。
e
作業を安全に行うため、マシンが非常停止状態、あるいはマシンの電源スイッチが OFF になっていることを確
認してください。
1
光学系ブラシで透明カバー上のホコリ
を取り払います。
51207-F9-00
参考
光学系ブラシはマシン同梱品に含まれています。
2
ウエスで透明カバーを拭きます。
ウエスにレンズクリーナーを数滴付けて透明カ
バーを拭いてください。
51209-F9-00
n
要点
ウエスはホコリの出ないものを使用してください。
レンズクリーナーはオプション購入品となります。
光学系ブラシでホコリを払う
Step 1
光学系ブラシ
ウエスで透明カバーを拭く
Step 2
ホコリの出ないウエス
第 3 章
定期的に行っていただきたい項目
目次
1. 毎週または隔週 3-1
1.1 TypeA ノズルの清掃 3-1
1.2 TypeF ノズルの清掃 (YG100RA) 3-
3
1.2.1 FNC ノズル ASSY の取り外し 3-3
1.2.2 FNC ノズル ASSY の分解清掃 3-5
1.2.3 FNC ロックピンの清掃 3-9
1.2.4 FNC ノズル ASSY の取り付け 3-10
2. 毎月または隔月 3-13
2.1 ノズルホルダーの清掃・給油 3-13
2.2 X,Y,W 軸の清掃・給油 3-1
5
2.2.1 X,Y,W 軸ボールスクリューの清掃・給油 3-15
2.2.2 X,Y,W 軸リニアガイドの清掃・給油 3-18
2.3 Z 軸とラックギヤの清掃・給油 3-19
2.4 エア / ミストフィルターの点検・清掃 3-20
2.5 カメラレンズ・照明の清掃 3-22
2.6 各軸のボールスクリューおよびリニアガイドの点検 3-25
3. 6 ヶ月または 1 年 3-26
3.1 エジェクターフィルターの清掃・交換 3-26
3.2 スプラインシャフト内の清掃・給油 3-27
3.2.1 スプラインシャフト内の洗浄 3-27
3.2.2 給油・負圧状態の確認 3-29
3-1
3
1.毎週または隔週
ここでは点検・清掃を中心に行います。

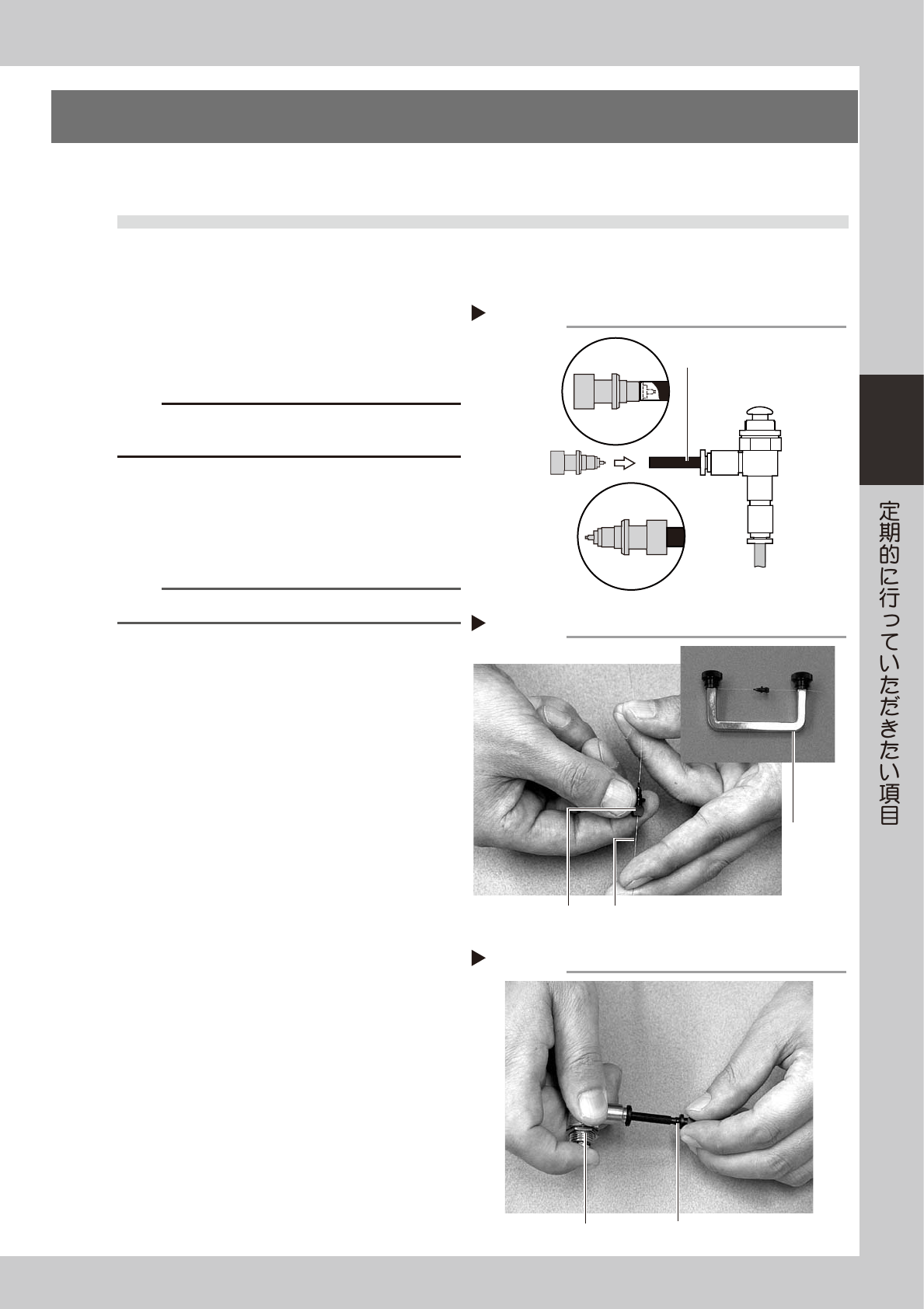

1.1 TypeA ノズルの清掃
ノズル先端にハンダが付着すると、ノズルを部品と誤認識してしまうことがあります。また、バフィング動作 ( ス
プリング動作 ) の不良は吸着エラーの原因となります。これを防ぐために各ノズルの清掃を行ってください。
e
1
ノズルを取り外します。
非常停止ボタンを押して、ノズルを取り外してく
ださい。作業を安全に行うため、必ずマシンを非
常停止状態にしてください。
c
注意
ノズルステーションを装備したマシンは、必ずノズルをス
テーションに戻してください。
2
エアブローします。
ノズル内部をノズルの両サイドからエアガンで吹
いてください。
51300-F9-00
n
要点
汚れがひどい場合は、下記の Step3、4 を実行してください。
3
ノズル孔を清掃します。
ノズル孔にノズル清掃用ワイヤーを通して清掃し
てください。右図のように指に挟むか専用ハンド
ルを使ってワイヤーを固定してノズルを動かして
清掃します。
51301-F9-00
4
エアブローします。
ノズル清掃用ワイヤーを取り外して、ノズル内部
を Step2 と同様にエアガンで吹いてください。
51302-F9-00
ノズル孔の清掃
Step 3
専用
ハンドル
(オプション)
ノズル ノズル清掃用ワイヤー
エアブロー
Step 4
ノズル
エアガン
(オプション)
エアブロー
Step 2
ノズル先端側を
差し込みブロー
エアチューブ(黒)
エアガン
(オプション)
エアチューブ(オレンジ)
エア供給部へ
ノズル取り付け側
からブロー
