組み付け後の確認をします。
1. FNC ノズル ASSY を組み付けた後、[ 装置 ] ー
「ヘッド」タブ画面の [ ヘッド ] ボタンを押し
て、FNC ノズル ASSY を組み付けたヘッドを
下げます。
2. FNC ロックピンのカムを指で下げます。
このカムを下げると内部の FNC ロックピンが
解除され、ベベルギヤを手で回転できるよう
になります。
3. カムを下げた状態で、大ベベルギヤを回して、
小ベベルギヤ (FNC ノズル ASSY) がスムーズ
に連動して回転することを確認します。
51357-F9-00
51358-F9-00
6
ノズルチェンジ動作を確認します。
[ 装置 ] ー「ヘッド」タブ画面の [ ノズル変更 ] ボ
タンを押してノズルチェンジを実行し、正常に動
作することを確認してください。
c
注意
オプションのノズルステーションを装備したマシンでは、
非常停止を解除し、安全を確認してからノズルチェンジを
実行してください。

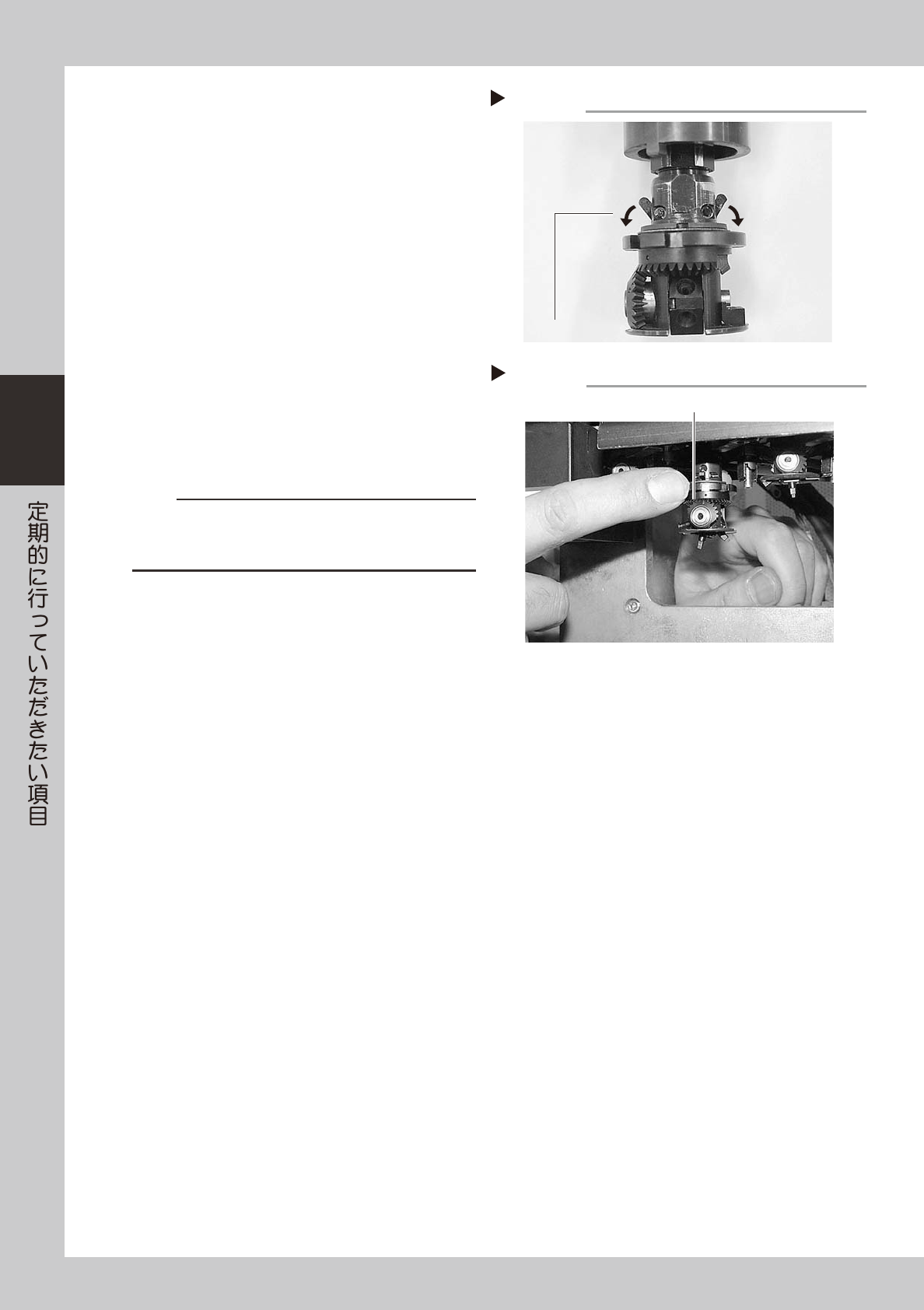

FNCロックピンの解除
Step 5-2
カムを下げる
ベベルギアの確認
Step 5-3
大ベベルギヤを回して動きを確かめる
3-13
3
2.毎月または隔月
ここでは点検後の清掃および給油を中心に行います。
2.1 ノズルホルダーの清掃・給油
ノズルホルダー部のバフィング ( スプリング動作 ) 状態が悪いと、吸着、認識、搭載すべてに影響します。定期
的 ( 隔月 ) に IPA またはエタノールなど ( 以後アルコールと呼ぶ ) で洗浄し、タービン油を給油して動きがスムー
ズであることを確認してください。
e
1
非常停止ボタンを押します。
作業を安全に行うために、必ずマシンを非常停止
状態にしてください。
2
ノズルを外し、ヘッドを下降させます。
清掃するヘッドからノズルを外し、[ 装置 ] ー「ヘッ
ド」タブ画面の [ ヘッド ] ボタンを押して、ヘッ
ドを下降させてください。
3
ノズルホルダーをアルコールに浸して
洗浄します。
1. ヘッドの下にウェスなどを敷きます。
2. 直径 10mm 程の容器を用意し、IPA を八分目
ほど入れます。
3. IPA を入れた容器をノズルホルダーに近づけ、
ノズルホルダー全体を IPA に数秒ほど浸しま
す。
4. IPA 容器を取り除いて、ノズルホルダーを指
で数回上下させます。
51314-F9-00
4
再度、アルコールに浸して洗浄します。
バフィング動作がスムーズになるまで、Step3、
4 を繰り返してください。
5
エアブローで異物を吹き飛ばします。
エアジョイント部にエアガンを差し込んでエアブ
ローしてください。エアブローの際にはヘッド先
端をウエスで押さえてください。
6
バフィング部に給油をし、動作を確認
します。
ノズルホルダー部給油用シリンジでバフィング部
にタービン油を塗り、手で数回上下させてバフィ
ング状態がスムーズであることを確認してくださ
い。
51315-F9-00
7
余分な油分を拭き取ります。
ホコリのでないウエスを使って余分な油分を拭き
取ってください。

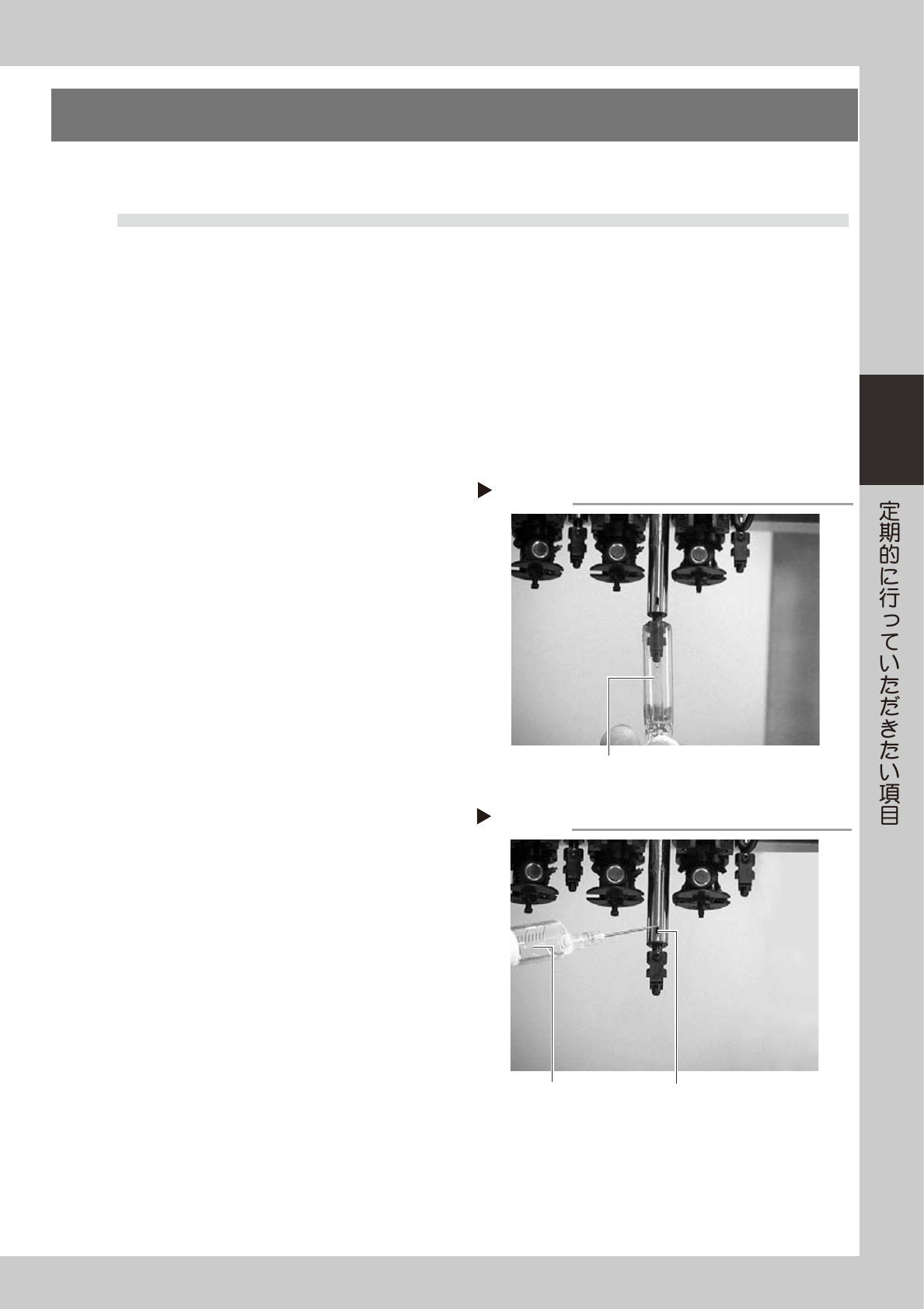

ノズルホルダーの洗浄
Step 3
アルコールが入った容器
ノズルホルダー部の給油
Step 6
ここに給油する
ノズルホルダー部
給油用シリンジ
3-14
3
8
エアブローして余分な油分を吹き飛ば
します。
Step5 と同じように、エアジョイント部にエアガ
ンを差し込んでスプラインシャフトをエアブロー
してください。エアブローの際にはヘッド先端を
ウエスで押さえてください。
9
油分の除去状態を確認します。
任意で市販の油取り紙などを使用してエアーブ
ローを行い、ノズルホルダー内の残留油分の状態
を確認してください。
51396-F9-00
n
要点
通常、Step8 の作業を行えば油分は除去されるはずです。残っ
ている場合はもう一度エアブローしてください。
0
ノズルを元に戻します。
ノズルに油分が残っていないかもう一度確認して
からヘッドに戻してください。

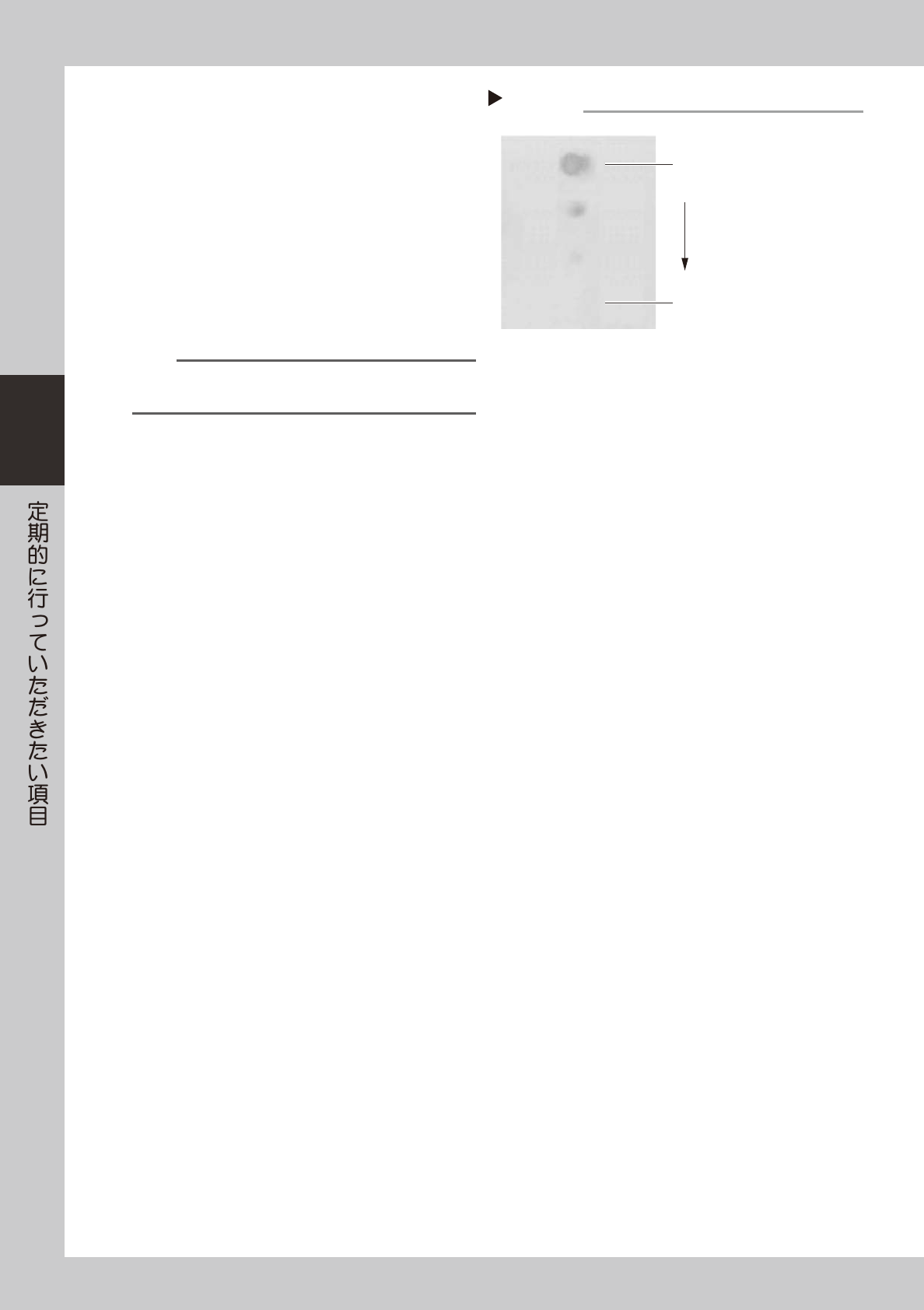

残留油分の確認
Step 9
初回ブローを先端から5秒程度行う
と油分が出ます。
先端から5秒、取り付け側から
5秒程度のブローを繰り返します。
最終的に油分が出なければ終了です。
油取り紙
