3-27 3 3 . 2 ス プ ラ イ ン シ ャ フ ト 内 の 清 掃 ・ 給 油 ス プ ラ イ ン シ ャ フ ト の エ ア 経 路 内 に 異 物 が 付 着 し た り 、 汚 れ な ど が 付 着 し て 吸 装 着 エ ラ ー 発 生 の 原 因 と な る 場 合 が あ り ま す 。 供 給 エ ア の 状 態 や 稼 働 時 間 に も よ り ま す が 、 通 常 6 ヶ 月 程 度 で ス プ ラ…
3-26
3
3.6 ヶ月または 1 年
3.1 エジェクターフィルターの清掃・交換
供給エアの状態や稼働時間にもよりますが、通常 6 ヶ月程度でエジェクターフィルターを点検してください。
多少の汚れならエアガンで汚れを除去し、それ以上の場合は交換をお勧めします。
1
ヘッドを Y 軸の最前部に移動させます。
[ 装置 ] ー「ヘッド」( または「コンベア」) タブ
画面の [ 軸移動 ] ボタンを押して「軸移動」画面
を開き、ヘッドを Y 軸の最前部に移動させてくだ
さい。
参考
エジェクターはヘッド後部にあります。ヘッドを最前部に
移動させるとフィルターの点検がしやすくなります。( 点検
はマシンの前側から行います。)
e
2
非常停止ボタンを押します。
作業を安全に行うために、必ずマシンを非常停止
状態にしてください。
3
フィルターキャップを外します。
6 角レンチ (5) を使ってキャップを緩めてから、
手で取り外してください。
51330-F9-10
4
フィルターを清掃します。
ピンセットなどでフィルターを取り出し、フィル
ターの汚れ具合が少量であれば、エアガンで清掃
してエジェクター内に戻してください。
51331-F9-00
n
要点
汚れがひどい、または変色している場合には、フィルター
を新しいもの (K46-M8527-C0X) に交換します。
マシンの稼働時間にもよりますが、フィルター交換の目安
は半年に 1 回です。
5
フィルターを取り付けます。
1. フィルターキャップにフィルターをはめてエ
ジェクター内へ挿入します。
2. フィルターキャップを右に回してロック ( カ
チッと音が鳴る ) してください。
51332-F9-10
c
注意
フィルターを取り付ける前に、フィルターキャップの O リ
ングがエジェクター側に入っていることを確認してくださ
い。
フィルターを清掃します
Step 4
エアガン フィルター
フィルターを取り付ける
Step 5
キャップにはめたフィルター
Oリング
フィルターキャップを取り外す
Step 3
6角レンチ（5）
フィルターキャップ
3-27
3
3.2 スプラインシャフト内の清掃・給油
スプラインシャフトのエア経路内に異物が付着したり、汚れなどが付着して吸装着エラー発生の原因となる場
合があります。供給エアの状態や稼働時間にもよりますが、通常 6 ヶ月程度でスプラインシャフト内を清掃し
てください。
3.2.1 スプラインシャフト内の洗浄
1
すべてのヘッドからノズルを取り外し
ます。
標準ヘッドと YG100RB の精密ヘッドはノズルを
手で取り外します。
YG100RA の FNC ヘッドは、前述「1.2.1FNC ノ
ズル ASSY の取り外し」を参照して FNC ノズル
ASSY を取り外します。

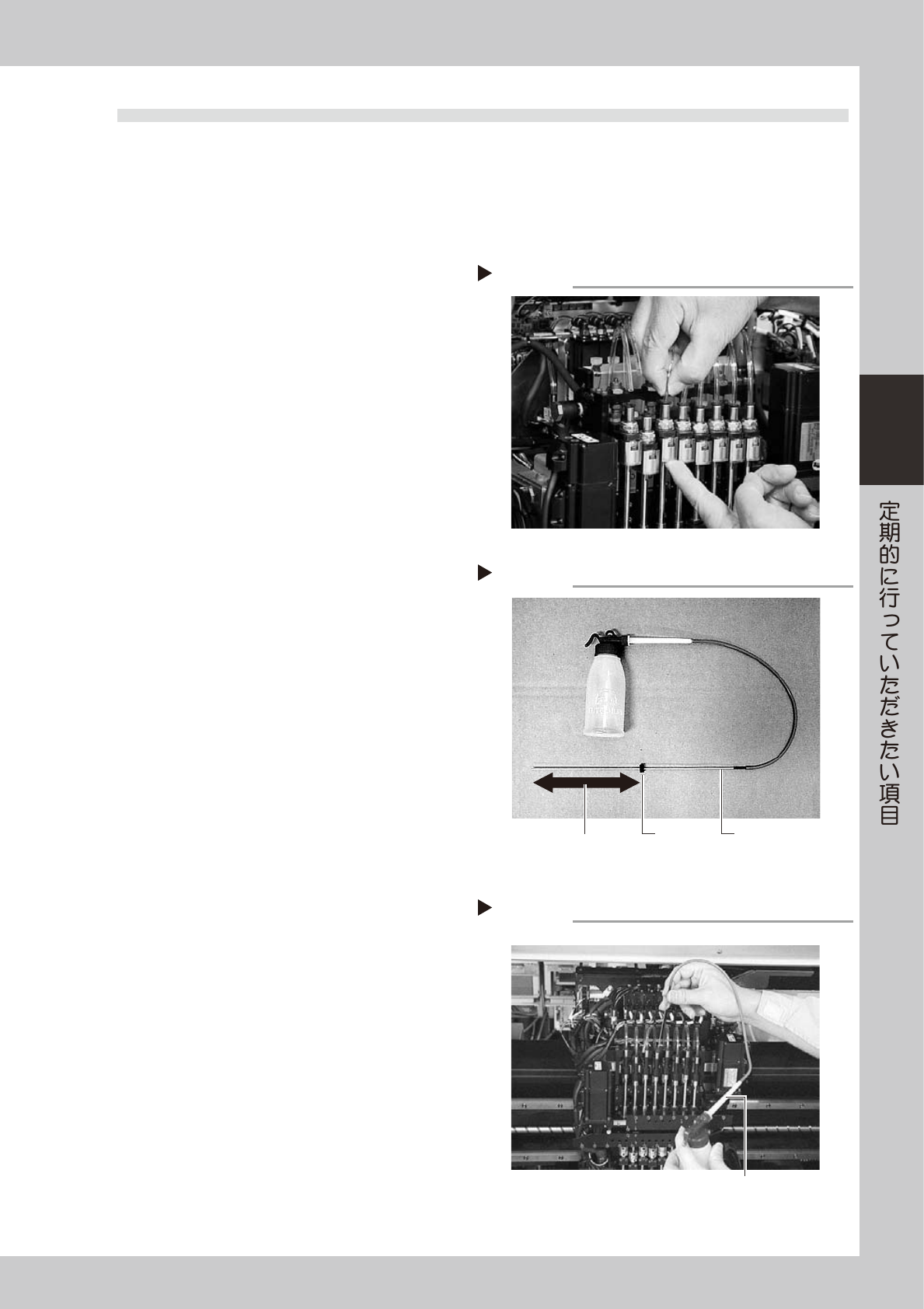

2
エアチューブを取り外します。
各ヘッドのスプラインシャフトの上部に差し込ん
であるエアチューブを取り外してください。
51390-F9-10
3
クリーニングキット (KV8-M8860-00X)
を用意します。
1. クリーニングキットの容器に IPA( イソプロピ
ルアルコール ) を入れます。( 他の溶剤は厳禁 )
2. クリーニングキットのノズルストッパーを、
先端から 185 〜 200mm の間にスライドさせ
ます。
3. 洗浄するヘッドの下に、受け皿 ( 紙コップなど )
を置きます。(Step4 で IPA を注入したとき下
に流れ出るため )
51362-F9-00
4
スプライン内部を洗浄します。
1. スプラインシャフトにクリーニングキットの
ノズルをストッパーに当たる位置まで挿入し
ます。
2. IPA を注入してスプラインシャフトのエア経
路を洗い流します。
51363-F9-00
スプラインシャフトの洗浄
Step 4
クリーニングキット
エアチューブを取り外す
Step 2
クリーニングキット
Step 3
ストッパー
ノズル
ストッパーを先端から
185∼200mmの位置にセットする
3-28
3
5

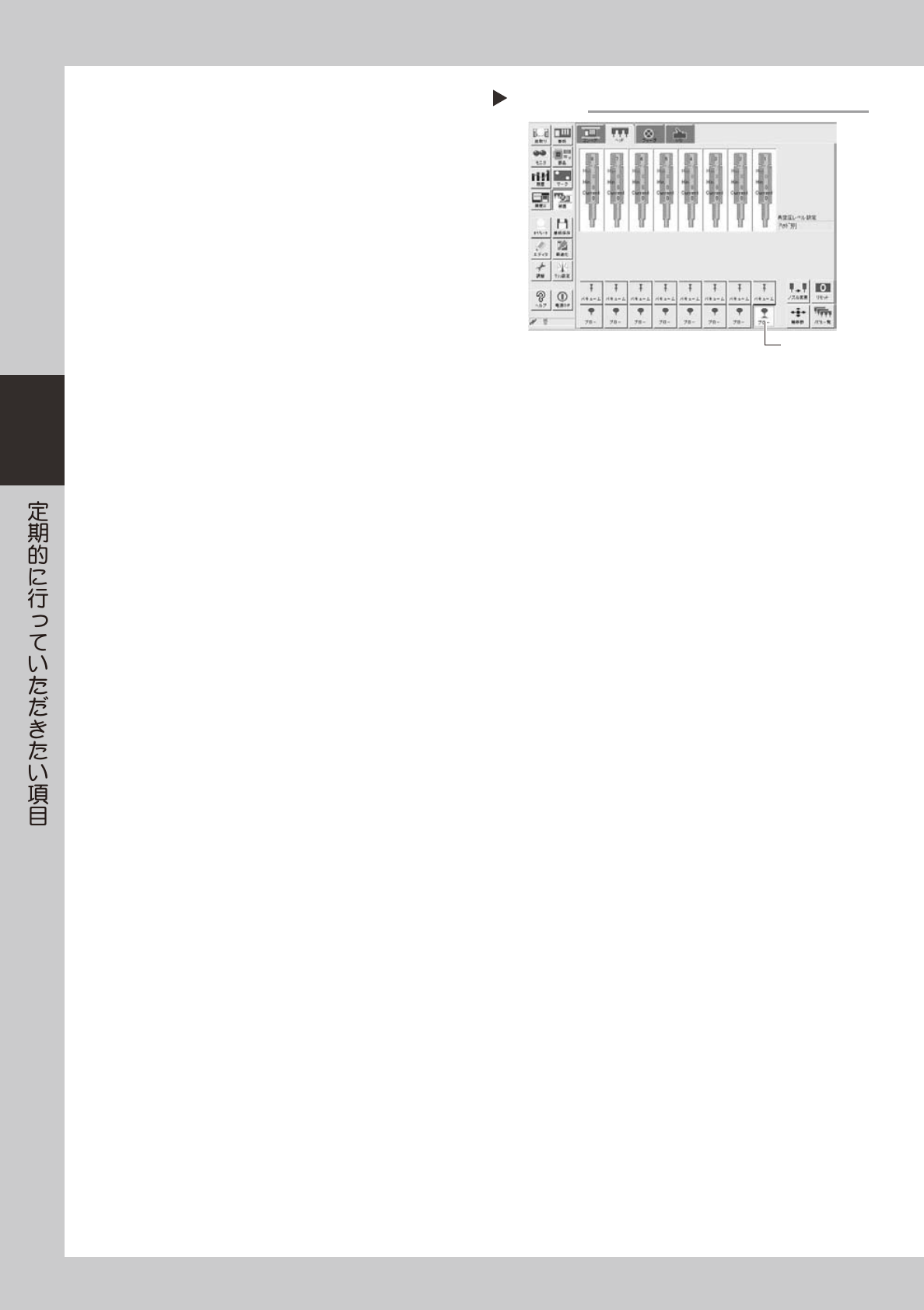

スプラインのエア経路をブローします。
1. ブローするスプラインシャフトの上部にエア
ホースを取り付けます。
2. [ 装置 ] −「ヘッド」タブ画面を開きます。
3. スプラインシャフトの先端部にウエスを当て
ながら、画面の [ ブロー ] ボタンを押してスプ
ラインシャフト内をエアブローします。
52302-F9-00
6
作業を繰り返します。
スプラインシャフトから流れ出る IPA がきれいに
なるまで Step4 〜 Step5 の作業を繰り返してく
ださい。
7
エアチューブとノズルを元どおりに取
り付けます。
スプラインシャフト内のエアブロー
Step 5
[ブロー]ボタン
