3-9
3

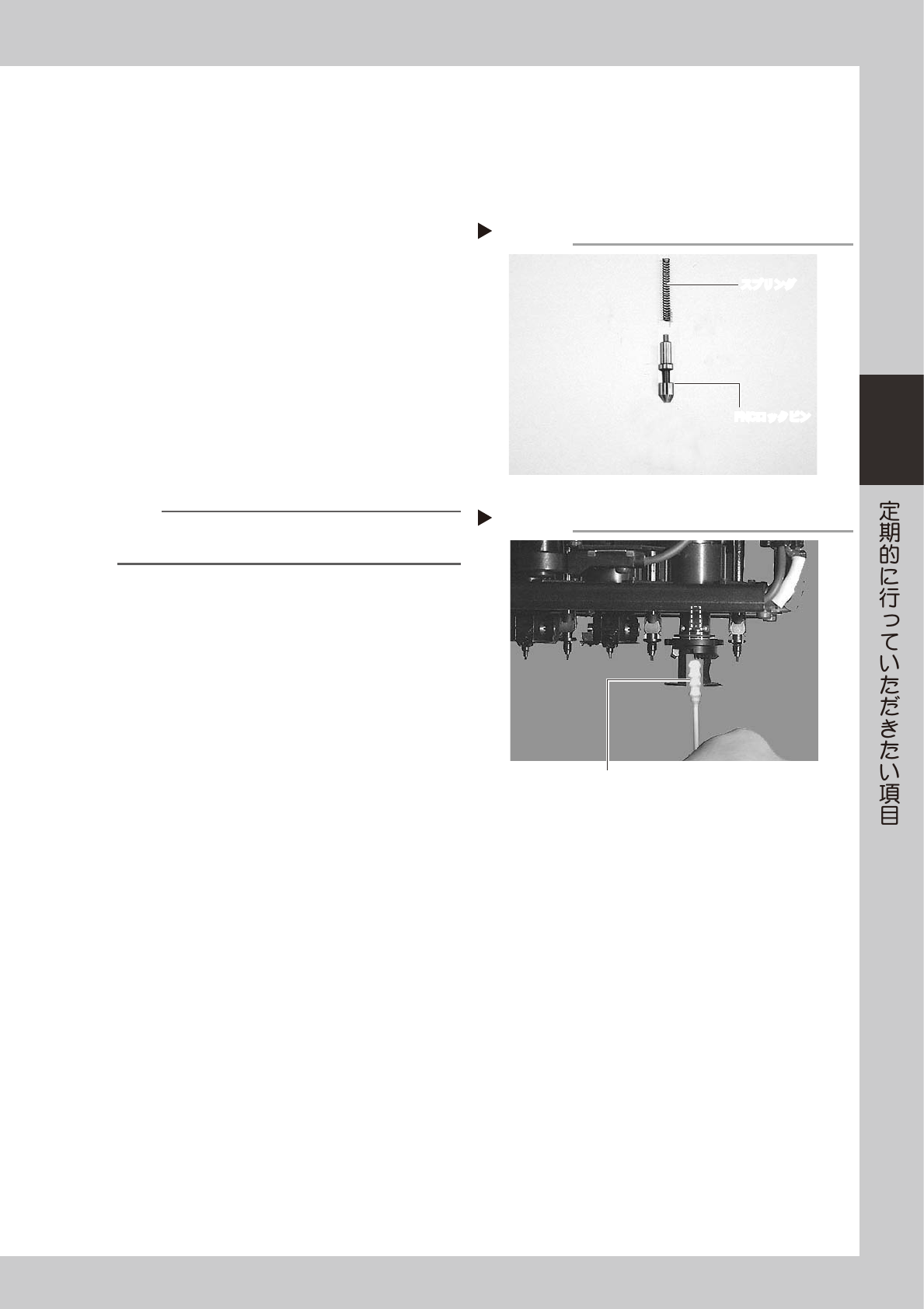

1.2.3 FNC ロックピンの清掃
YG100RA の FNC ヘッドの内部には、FNC ノズル ASSY の位置決め ( 回転止め ) 用のロックピンが使われてい
ます。このロックピンやその挿入部に汚れが付着していると吸装着エラーの原因になります。稼働時間にもよ
りますが、FNC ノズル ASSY の分解清掃のときに、FNC ロックピンとその挿入部の清掃をお勧めします。
1
FNC ロックピン部品と挿入部を清掃し
ます。
FNC ロックピンとスプリングをアルコールで湿ら
せたウエスなどできれいに拭きます。
51377-F9-00
2
FNC ロックピンの挿入部を清掃します。
1. スプラインシャフトの FNC ロックピン挿入部
のエア経路をエアガンでブローします。
2. ゴミの発生しない綿棒 ( 段付き ) にアルコー
ルを湿らせて、FNC ロックピン挿入部を奥ま
できれいに拭きます。
51379-F9-00
参考
綿棒は市販の段付き綿棒 ( 太さ 4mm 以内 ) をご使用くださ
い。
3
FNC ロックピンに給油します。
給油シリンジ (KV8-M8870-00X) でタービン油
(VG32) を FNC ロックピンに 1 〜 2 滴たらし、指
でよく伸ばしてください。
4
FNC ロックピンとスプリングを組み込
みます。
次項「1.2.4 FNC ノズル ASSY の取り付け」に
進んでください。
取り外したFNCロックピンとスプリング
Step 1
FNCロックピン
スプリング
FNCロックピン
スプリング
FNCロックピン挿入部の清掃
Step 2
アルコールを湿らせた綿棒で拭く
3-10
3

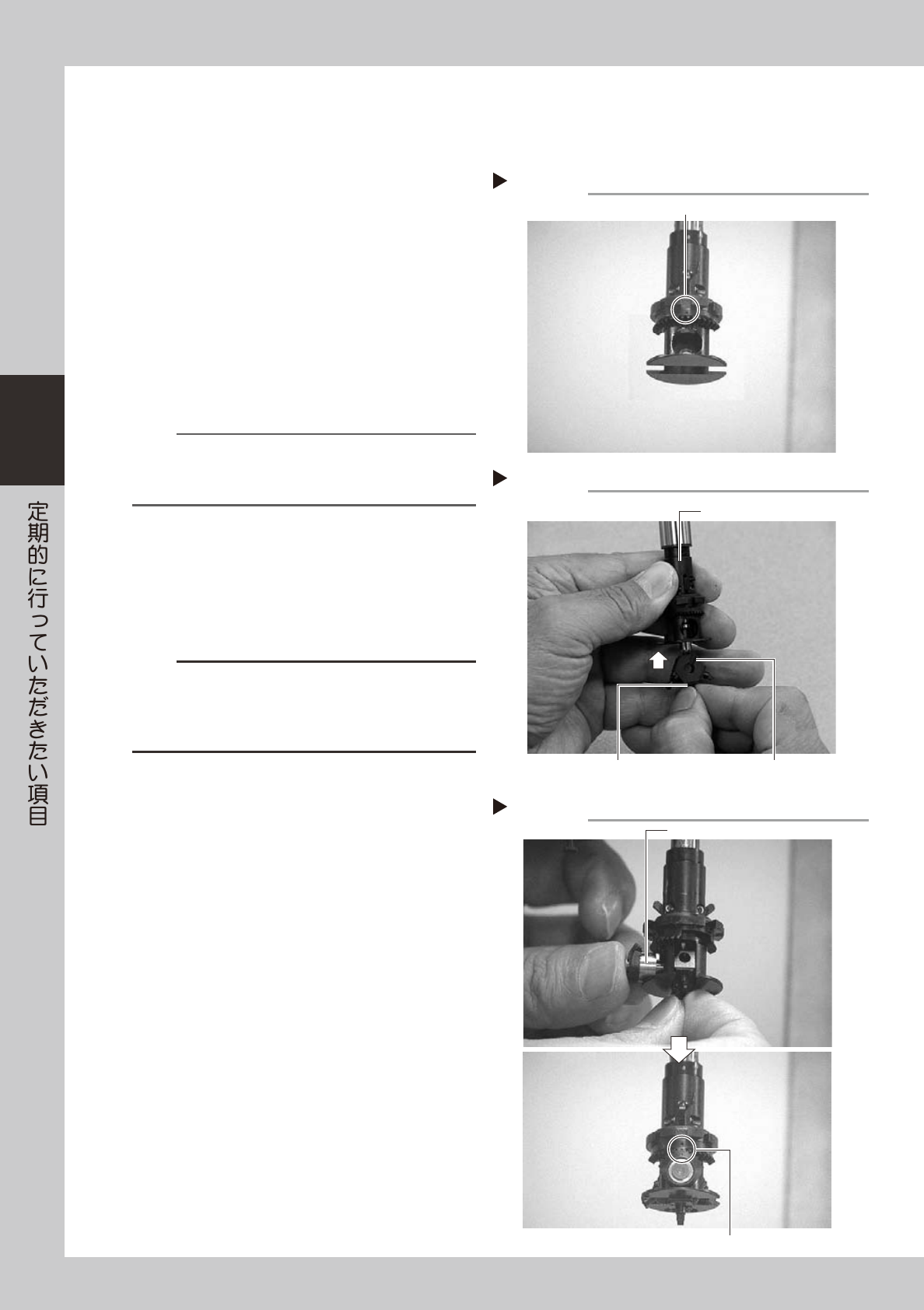

1.2.4 FNC ノズル ASSY の取り付け
FNC ノズル ASSY と FNC ロックピンの清掃が終わったら、FNC ノズル ASSY を元どおりに取り付けます。
1
ホルダーインデックス中央のマークを
正面に向けます。
51381-F9-10
2
FNC ノズル ASSY を組み込みます。
スプリング、FNC ロックピン、FNC ノズル ASSY
の順に、ホルダーインデックス内に挿入します。
このとき、FNC ノズル ASSY の切り欠きを正面
にし、タイプ 212F ノズルを下にした状態で、各
部品を押し上げるように挿入してください。
51353-F9-10
n
要点
FNC ロックピンを挿入するときに、ホルダーインデックス
上部のカムが上に畳まれた状態になっていることを確認し
てください。
3
ベベルギヤとシャフトを FNC ノズル
ASSY の穴に挿入します。
このとき、ホルダーインデックスのマークとベベ
ルギヤのマークを合わせてください。
51354-F9-10
c
注意
FNC ヘッドごとに取り外したノズル ASSY、シャフト、ベ
ベルギヤの組み合わせを変えないで組み込んでください。
これらの組み合わせが変わると、ベベルギヤの回転が重く
なったり、吸着レベルが低下したりすることがあります。
マークを正面に向ける
Step 1
このマークを正面に向ける
FNCノズルASSYの挿入
Step 2
タイプ212Fノズルを下にして挿入する
切り欠き部
ホルダーインデックス
ベベルギヤとシャフトの挿入
Step 3
シャフトを挿入する
このマークを合わせる
3-11
3
4
FNC ノズル ASSY を固定します。
1. ホルダーインデックスを回して、ベベルギヤ
を反対側に向けます。
2. ベベルギヤシャフトの切り欠き面を水平にし、
シャフトの溝に合わせてストッパーブロック
を差し込みます。6 角レンチ (1.5) で固定ボル
トを締め付けてストッパーブロックを固定し
ます。
3. スプラインシャフトを回転させてベベルギヤ
を正面に向けます。スプラインシャフトを引
き出した状態で専用 6 角レンチ (0.7) で、ロッ
クピンカムストッパー用セットスクリューを
締め付けます。
51355-F9-10
51356-F9-10
ロックピンカムストッパーの固定
Step 4-3
専用6角レンチ
FNCノズルASSYの固定
Step 4-2
シャフトの切り欠き面を下に向け水平にする
六角レンチでストッパーブロックを固定する
