4-1
4
1.ノズル板バネの交換
1.1 標準ヘッドのノズル板バネの交換
e
1
非常停止ボタンを押します。
作業を安全に行うために、必ずマシンを非常停止
状態にしてください。
2
ノズルを取り外します。
交換したい板バネが付いているノズルを手で外し
てください。
3
ノズル板バネを外します。
シャフトを後ろから押さえながら、プラス精密ド
ライバーでネジを外し、不良の板バネをノズルホ
ルダーから取り外してください。
51400-F9-00
4
新しいノズル板バネを取り付けます。
シャフトを後ろから押さえながら、プラス精密ド
ライバーで取り付けネジを締めてください。この
とき、ワッシャーを付け忘れないでください。
51401-F9-00
5
ノズルを取り付けます。
6
取り付け状態を確認します。
1. ノズル板バネとノズルの間に隙間がないこと
を確認します。
2. ノズルの脱着を手で数回繰り返し、緩みがな
いか確認します。

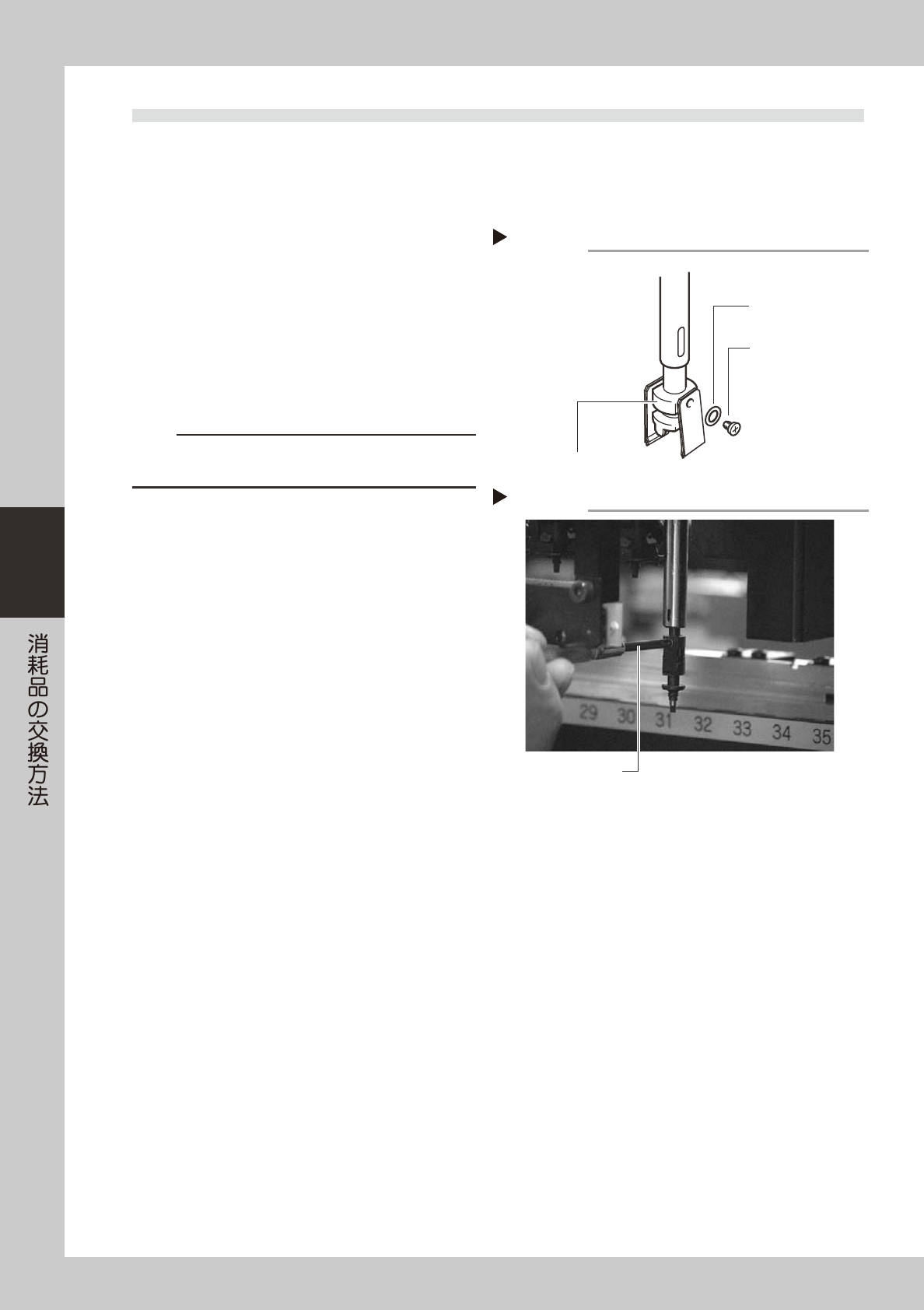

ノズル板バネを取り外す
Step 3
ノズル板バネ
固定用ワッシャー
ノズルホルダー
ノズル板バネ
固定用ネジ
ノズル板バネの取り付け
Step 4
プラス精密ドライバー
4-2
4
1.2 精密ヘッド（YG100RB）のノズル板バネの交換
e
1
非常停止ボタンを押します。
作業を安全に行うために、必ずマシンを非常停止
状態にしてください。
2
ノズルを取り外します。
交換したい板バネが付いているノズルを手で外し
てください。
3
ノズル板バネを外します。
プラス精密ドライバーで取付けネジを外し、ノズ
ル板バネと強化用板バネをノズルアーム ASSY か
ら取り外してください。
51420-F9-00
c
注意
取り付けネジを外すときに、ノズルアームもいっしょに外
れますので落下に注意してください。
4
新しいノズル板バネを取り付けます。
新しいノズル板バネと強化用板バネをノズルアー
ム上に当てつけながら、プラス精密ドライバーで
取り付けネジを締めてください。このとき、ワッ
シャーの付け忘れに注意してください。
51401-F9-00
5
ノズルを取り付けます。
6
取り付け状態を確認します。
1. ノズル板バネとノズルの間に隙間がないこと
を確認します。
2. ノズルの脱着を数回繰り返し、緩みがないか
確認します。
ノズル板バネを取り外す
Step 3
ノズル板バネ
固定用ワッシャー
ノズルホルダー
ノズル板バネ
固定用ネジ
ノズル板バネの取り付け
Step 4
プラス精密ドライバー
