3-3
3

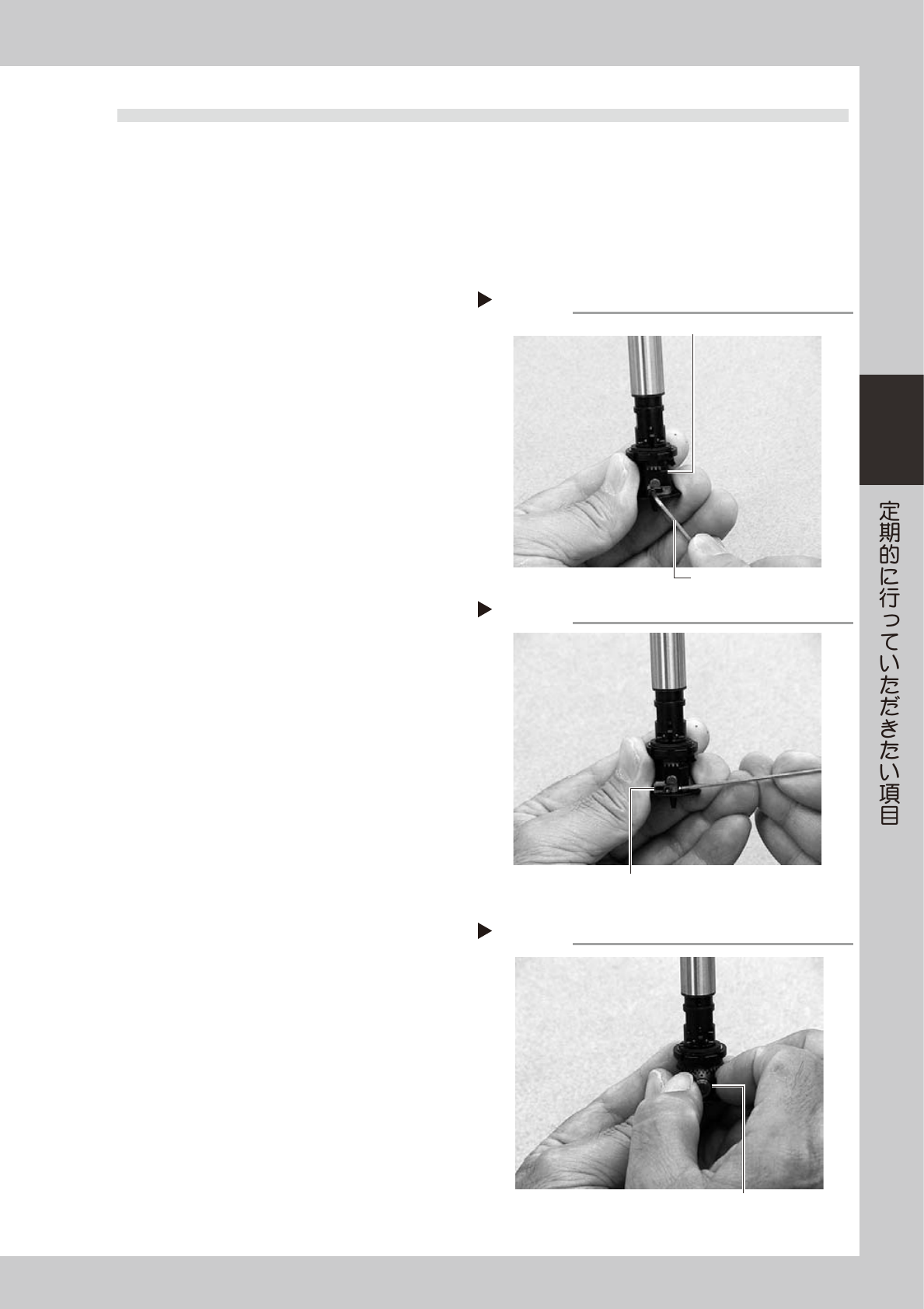

1.2 TypeF ノズルの清掃 (YG100RA)
1.2.1 FNC ノズル ASSY の取り外し
YG100RA の FNC ヘッドに使用されているタイプ F ノズルの清掃方法を説明します。
1
原点復帰を行います。
安全を確認してから、段取り画面の [ 原点復帰 ]
ボタンを押してください。
2
タイプ 212F ノズルに交換します。
[ 装置 ] ー「ヘッド」タブ画面の [ ノズル変更 ] ボ
タンを押して、FNC ヘッド ( ヘッド 2、4、6、8)
を全て「タイプー 212F」ノズルに交換してくだ
さい。
e
3
非常停止ボタンを押します。
作業を安全に行うため、必ずマシンを非常停止状
態にしてください。
4
ストッパーブロックをスライドさせま
す。
1. 6 角レンチ (1.5) でストッパーブロックを固定
しているボルトを緩めます。
2. ストッパーブロックを横に押してスライドさ
せてください。
51341-F9-10
51342-F9-10
5
FNC ノズル ASSY のシャフト部を引き
抜きます。
ノズルを持ちながら、ベベルギヤに取り付けてあ
るシャフトをベベルギヤと一緒に水平に引き抜い
てください。
51343-F9-10
ストッパーブロックの固定ボルトを緩める
Step 4-1
6角レンチ(1.5)
ストッパーブロック
シャフト部を抜く
Step 5
ベベルギヤとシャフトを引き抜く
ストッパーブロックをスライドさせる
Step 4-2
ストッパーブロックをスライドさせる

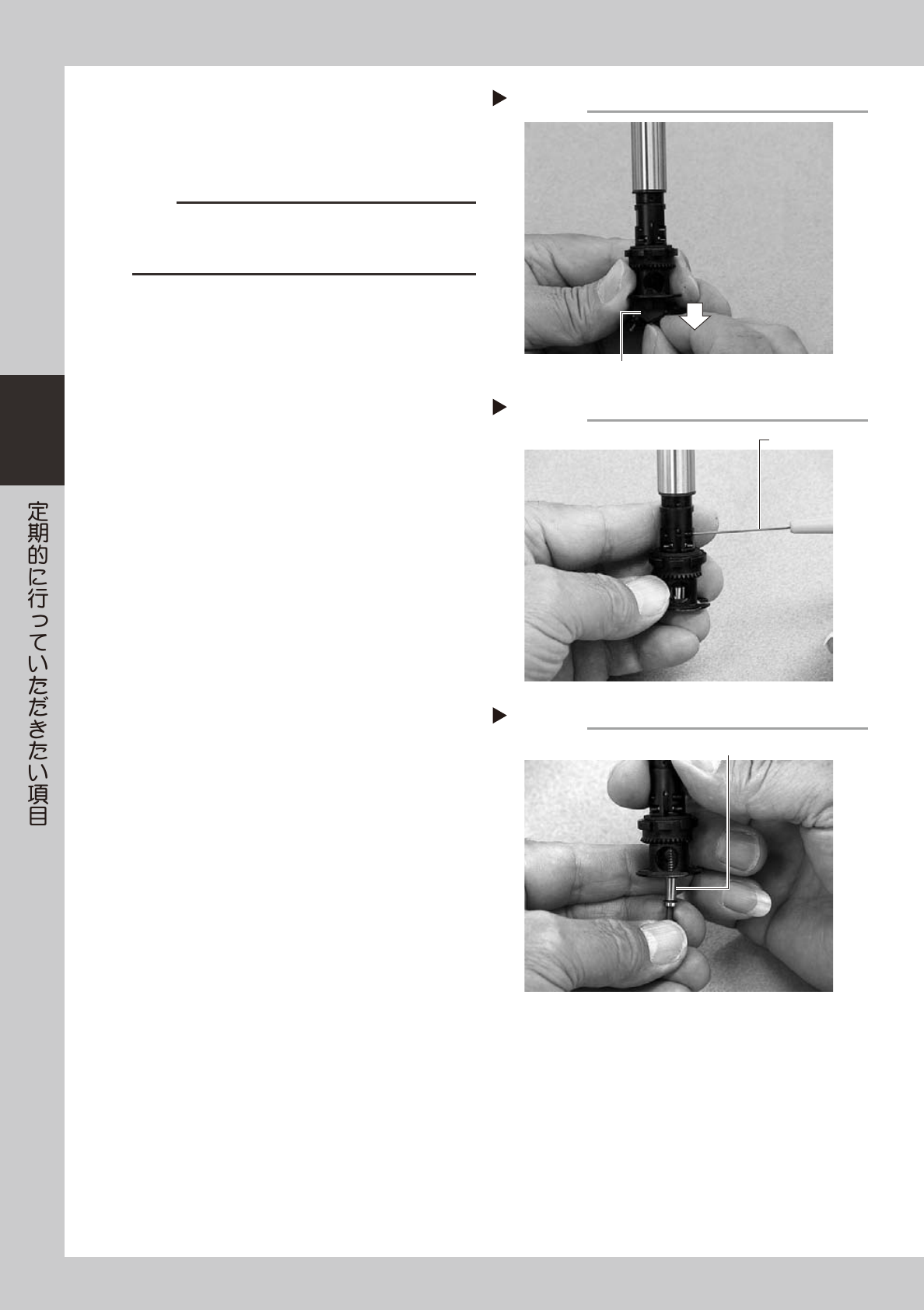

3-4
3
6
FNC ノズル ASSY を取り外します。
FNC ノズル ASSY を下に引いて、ヘッドから取
り外してください。
51378-F9-10
c
注意
各 FNC ヘッドのノズル ASSY、ベベルギヤ、ベベルギヤの
シャフトは、ヘッドごとに取り分けておき、他のヘッドの
部品と混ざらないようにしてください。
7
FNC ロックピンを取り外します。
1. 専用 6 角レンチ (0.7) でロックピンカムのス
トッパー用セットスクリューを緩めます。（カ
ムが沈む位置で止めます。）
2. ロックピンが飛び出さないように手で押さえ
ながらロックピンカムをシャフト内に沈み込
ませます。
ロックピンとスプリングが抜け出ますので取
り外してください。
51398-F9-00
51399-F9-00
FNCノズルASSYの取り外し
Step 6
FNCノズルASSY
セットスクリューを緩める
Step 7-1
専用6角レンチ
ロックピンとスプリングを取り外す
Step 7-2
ロックピンとスプリングを取り外す
3-5
3

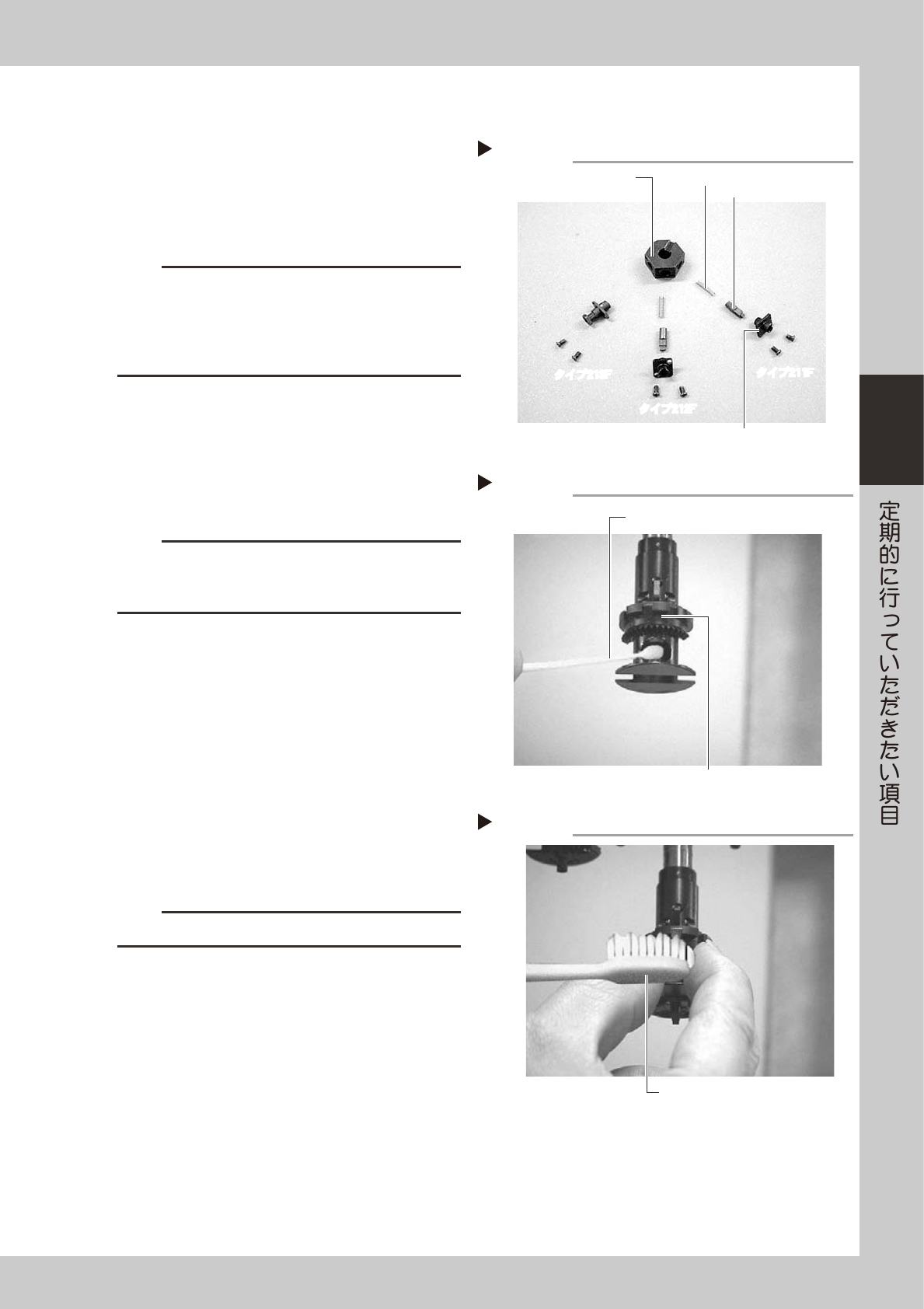

1.2.2 FNC ノズル ASSY の分解清掃
1
FNC ノズル ASSY を分解します。
プラスドライバー (No.0 または No.00) を使用し
て、ノズル固定ネジを外し、FNC ノズル ASSY
からノズルやスプリングを取り外してください。
51344-F9-00
c
注意
ドライバービットの大きさがメーカーにより多少異なるこ
とがあるため、ネジのサイズに合ったドライバーを使用し
てください。
ノズル内にはバフィング用のスプリングが入っています。
無くさないように注意してください。
2
部品をアルコールに漬けて洗浄します。
アルコールを入れた容器に、ノズル、スプリング、
ノズルブラケット、ノズルブロック、べベルギヤ、
シャフト、さらに精密ヘッド用ノズルを入れて洗
浄します。漬け置き時間は 3 〜 5 分でよいでしょ
う。( 漬け置き中に Step3 の清掃をしてください。)
c
注意
ノズルに付いていた O リングはアルコールに漬けないでく
ださい。
O リングが伸びて使用に適さなくなります。
3
FNC ノズル ASSY 取付用シャフト穴を
清掃します。
Step2 の漬け置き中に、ホルダーインデックスの
FNC ノズル ASSY 取付用シャフト穴を次のよう
に清掃します。
1. アルコールを湿した綿棒で穴部を清掃し、エ
アガン (KU4-M8590-00X) でブローします。
2. ホルダーインデックスの大ベベルギヤをアル
コールを湿した歯ブラシなどで清掃し、エア
ガン (KU4-M8590-00X) でブローします。
51345-F9-10
51346-F9-10
c
注意
綿棒は、毛羽などが出ないものを使用してください。
FNCノズルASSY.の分解
Step 1
ノズルブラケット
ノズル
ブロック
スプリング
ノズル先端部
タイプ211F
タイプ212F
タイプ213F
タイプ211F
タイプ212F
タイプ213F
ホルダーインデックスの清掃1
Step 3-1
ホルダーインデックス
アルコールを湿した
綿棒で清掃する
ホルダーインデックスの清掃2
Step 3-2
アルコールを湿した歯ブラシで
ベベルギヤを清掃する
