1-111
MMI
错误码（
Error Code
）和问题解决
如果是发生其它传送带破损等异常情况时，请与指定的C/S公司或当地代理店
(Local Agent)联系。
$6572 Head $H的喷嘴种类确认错误。 [FREEZE LEVEL]
[原因 ]
Head喷嘴替换后执行喷嘴种类检查过程中发生错误时
[措施方法 ]
请确认Fly Camera的照明状态。
如果是发生其它传送带破损等异常情况时，请与指定的C/S公司或当地代理店
(Local Agent)联系。
$6609 Head上没有吸嘴。 [FREEZE LEVEL]
[原因 ]
Z Offset 校正时，因ANC的 4号槽中没有登录CN040吸嘴，所发生的错误。
[措施方法 ]
按”STOP”按钮关闭蜂鸣器。
按”RESET”按钮把设备转换成”IDLE”方式。

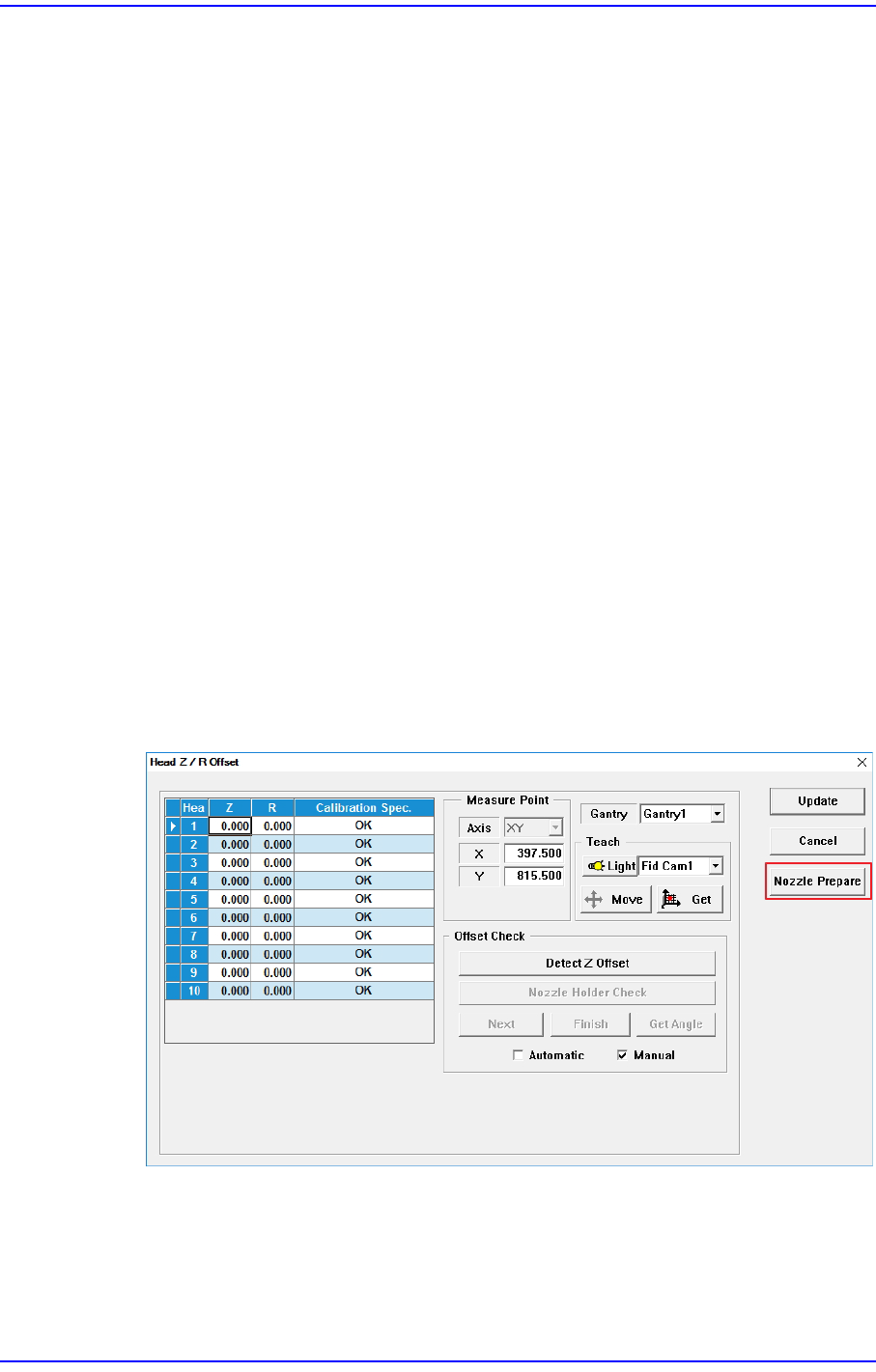

在Z Offset画面中点击<Nozzle Prepare>按钮会自动登录CN040吸嘴。
或者执行’ANC Manager’对话框，在对应ANC的4号Hole上登录CN040。
1-112
Advanced Chip Shooter DECAN S2 Troubleshooting Guide
$660a 测量Head 的Z轴高度时，发生空压错误。 [FREEZE LEVEL]
[原因]
要测量的Head空压不动作或处于额定压力(500 mmHg 以上 ) 以下所以不能进行
校正时。
[措施方法]
按”STOP”按钮关闭蜂鸣器。
按”RESET” 按钮把设备转换成”IDLE”方式。
从气压表(AIR PRESSURE) 确认压缩气的供应是否正常 (0.45~0.55Mpa)。
1:
压力减少
(
逆时针方向
)
2:
压力增加
(
顺时针方向
)
1-113
MMI
错误码（
Error Code
）和问题解决
CNC040吸嘴插在Head的状态下，执行Diagnostic的 Vacuum对话框后，用手指强
制堵住吸嘴孔，之后按Va c uu m On 确认Va c uu m 压力是否处于500 mmHg以上。
若处于500 mmHg以下时，确认空压系统，吸嘴是否有问题。
$660b 照相机校正中发生空压错误。 [FREEZE LEVEL]
[原因 ]
因Head的空压不动作或处于适当压力（500mmHg以上）以下，所以不能进行校
正。
[措施方法 ]
同错误代码 “$660a”的措施法。
$660d 测量Z 偏移(offset)值时Head$H的气压值(level)太高。确认气压过滤器的状态，检查
吸嘴是否堵塞。[FREEZE LEVEL]
[原因 ]
在head的喷嘴槽上插入CN040的状态下测定Z 轴offset或自动测定喂料器及flux
装置等的Z轴位置值时，测定前喷嘴的空压水平值超过基准值(600Hg)的情况
[措施方法 ]
请确认喷嘴的污染及空压状态。
如果喷嘴无异常时请检查 head过滤器后进行清扫。
如果是发生其它传送带破损等异常情况时，请与指定的C/S公司或当地代理店
(Local Agent)联系。
$7000 使用不支持的部品的排列方式。[EMER LEVEL]
[原因 ]
设定的不是已经定义的部品的排列方式。
[措施方法 ]
请在PCB Edit菜单的Part 选择错误发生部件后，点击<Edit>按钮。还有确认
’2.Library’的 Align Type是否设置为 Vision。
